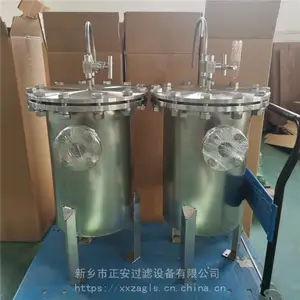

浸液式冷却器盘根 KLB-LQ-A 高温架取样冷却器盘管详细介绍

1. ***的球形静压密封方式

阀杆阀尖部位安装硬质合金球（WCrCo），硬质合金球可三向360°
任意旋转。阀门关闭时，硬质合金球与阀体之间采用球形静压密封。

2. 两节式阀杆结构，操作轻松
阀杆采用两节式结构，阀杆密封部位在阀门操作时沿轴线平移，操作时手感轻松。

3. 材料合理、加工、严密性好
阀门主要材料均选用进口材料，所有加工均采用书空机床加工，密封部位采用磨削加工，

阀门热变形小，手感轻

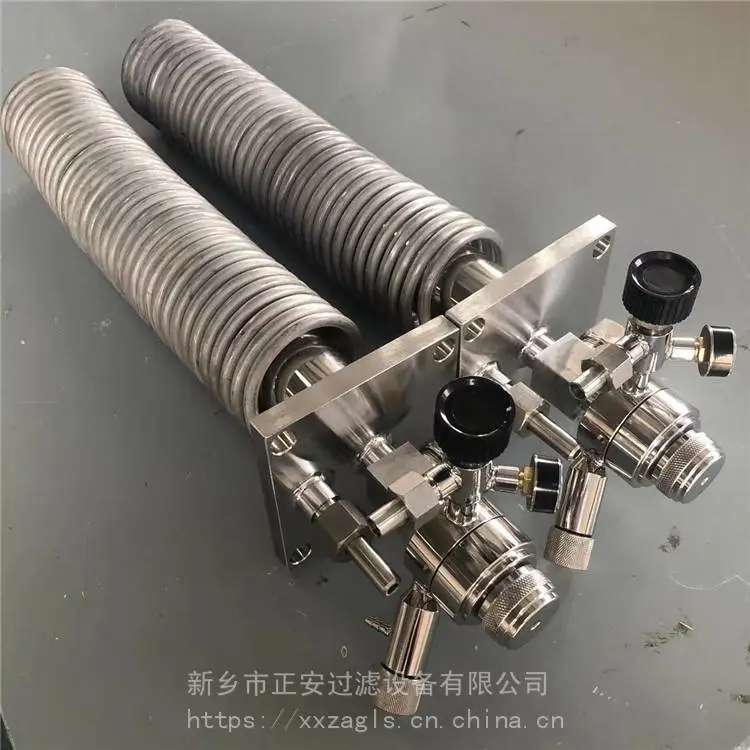

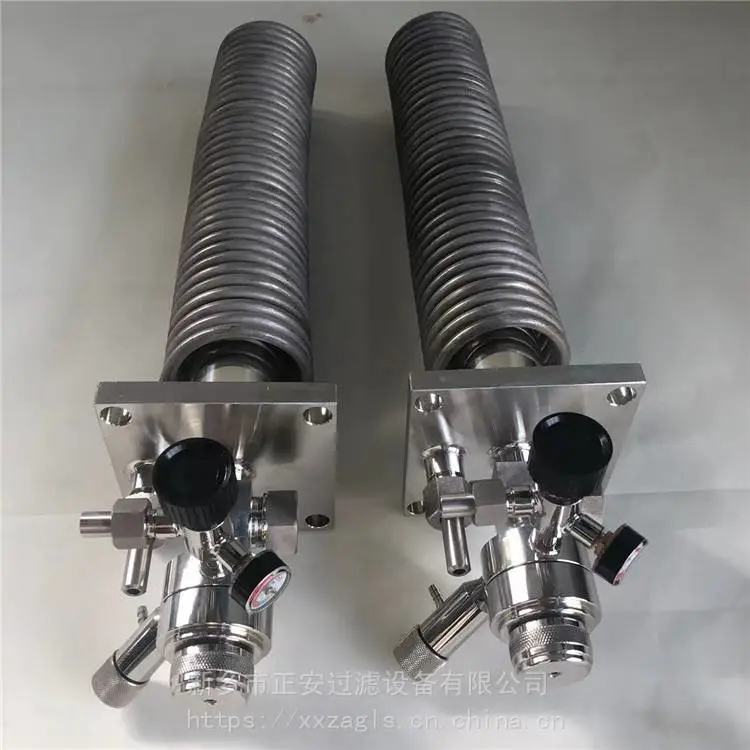

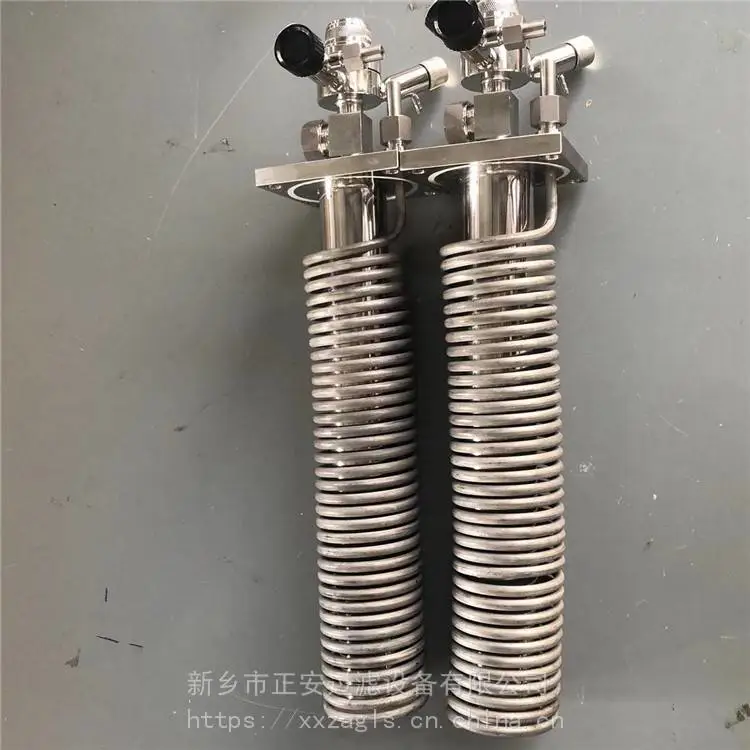

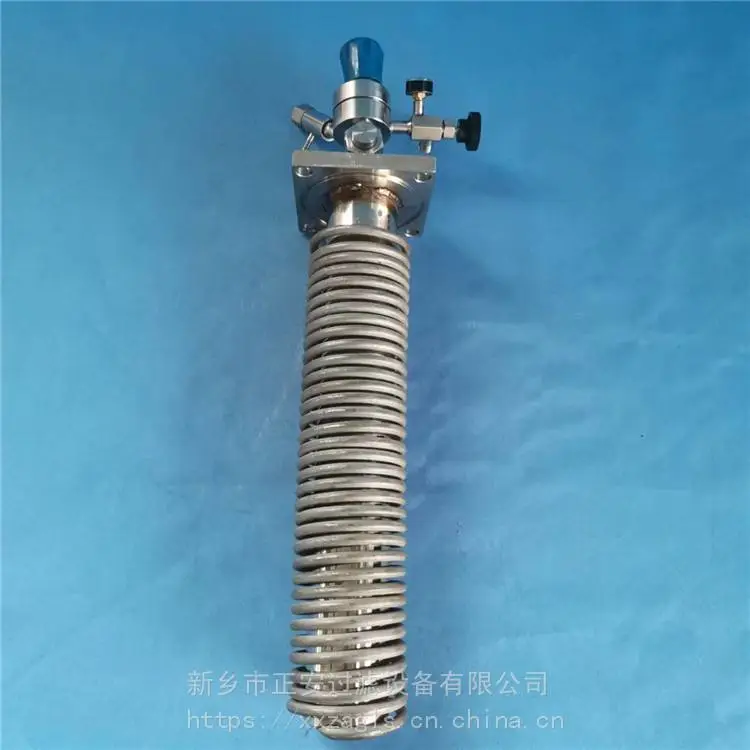

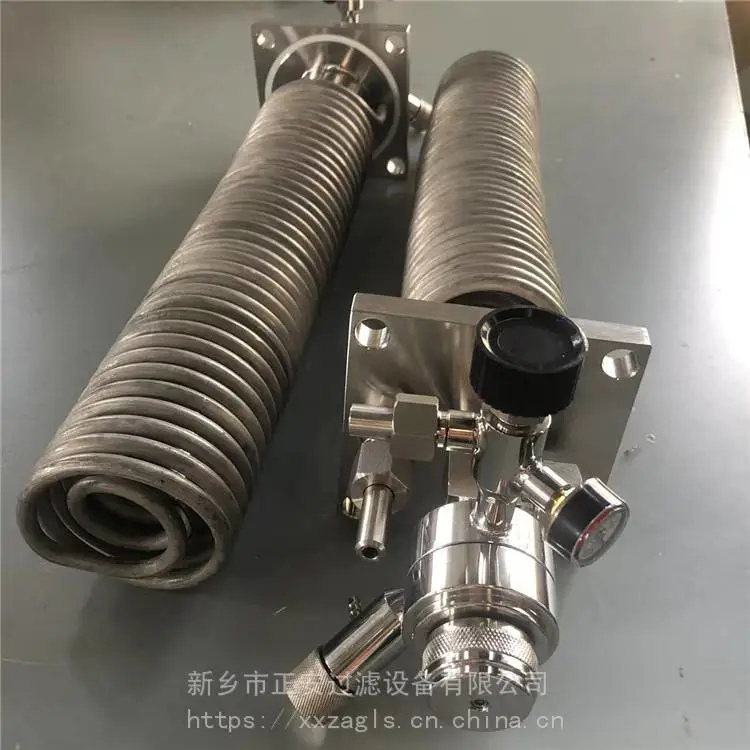

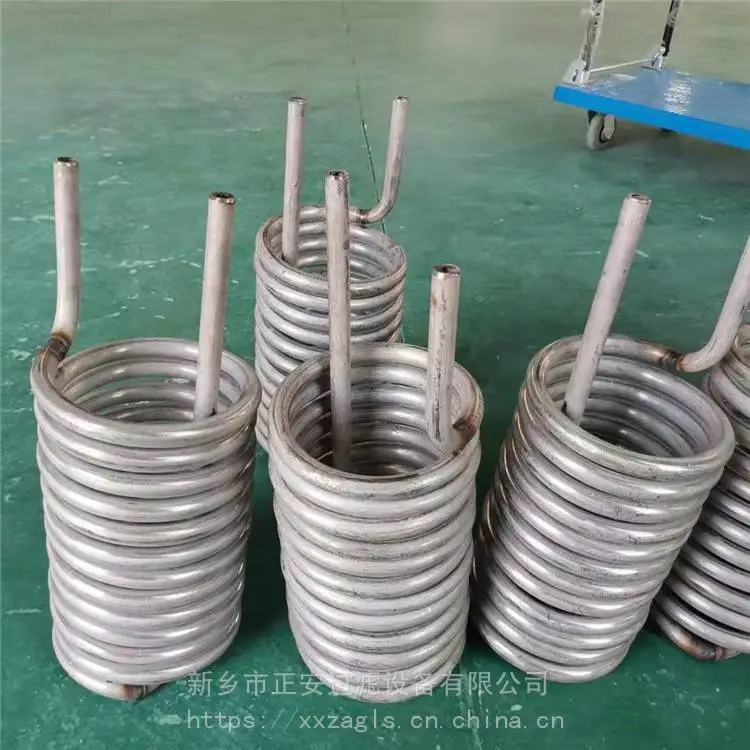

1、A型预冷却器采用单盘管,由样水管壁厚3mm ,所以它能承受样水与冷却水之间很高的温差,使用寿命长。
2、B型管冷却器采用双盘管,经过降温后, ?样水温度降低到100°C以下。于样水与冷却水温差已经很小,所以样水管壁何
适当减小，长度长,冷却面积大,同时,由于样水管壁厚为1.5mm,所以它能取得非常好的降温效果经过两级降温后样水
的温度不高于冷却水进口温度2°C。

A、样水入口温度< 200度时采用双盘管冷却器进行冷却;
B、样水入口温度> 200度时采用单盘管+双盘管冷却器进行两级冷却;
C、A型单盘管冷却器和B型双盘管冷却器采用串联方式布置在同- -冷却架上,可节水50% ;同时由于冷却器采縞效逆向热交换方
式,每路取样点只需冷却水1.5t/h。

控制阀杆于阀体中孔之间环形间隙，阀门出口样水流量保持在600ml/min.

稳压原理

旋转调压螺塞，可使阀门稳压部分的开启 压力发生变化，当样水压力大于开启压力（设定压力）时，部分水样泄压，通过阀门出口流出；水样压力低于设定压力时，稳压部分自动 关闭。

产品系类规格

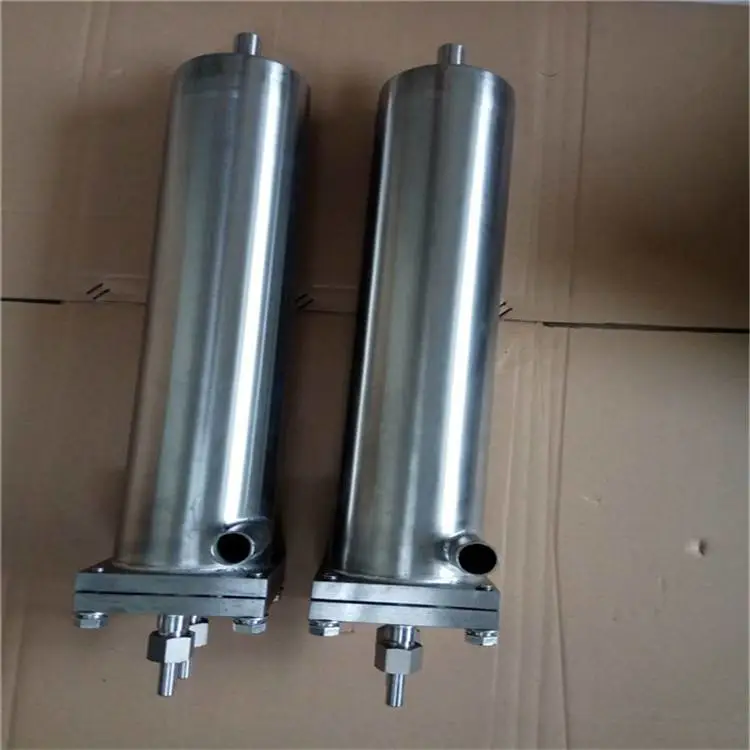

   GN01A型单盘管预冷却器
   GN01B型双盘管高效冷却器
   冷却器采用壁挂式垂直安装，样水进出管采用可拆式螺纹连接，冷却水进出管分别与进出水球阀接头相连。在冷却器上方，应预留500mm高的检修空间，以便拆换冷却器盘管。
结构合理，维护方便

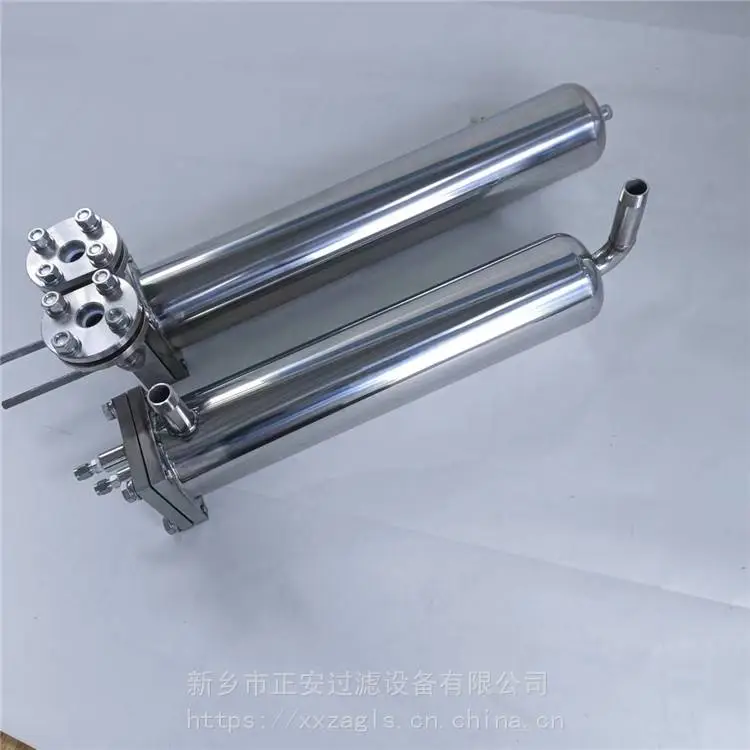

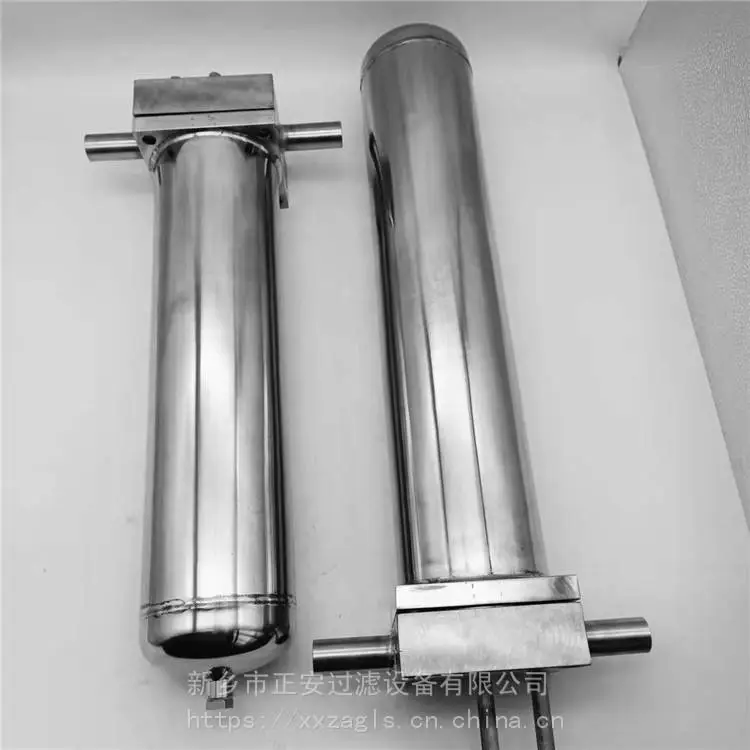

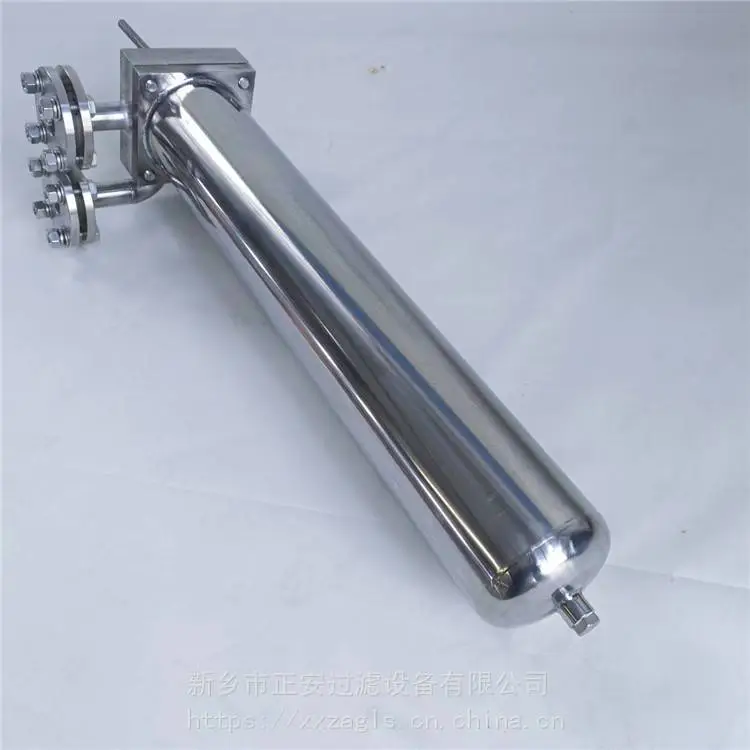

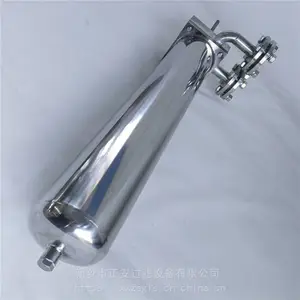

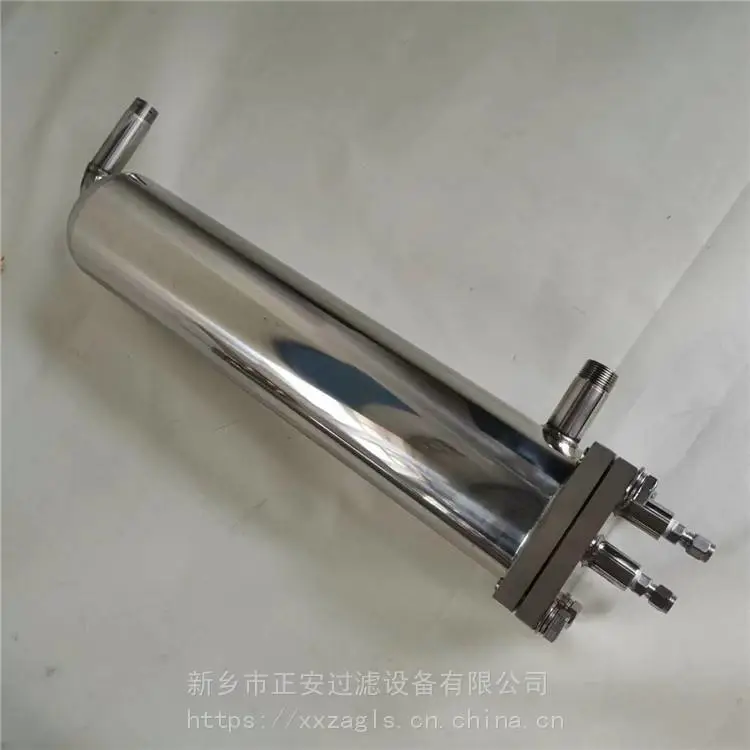

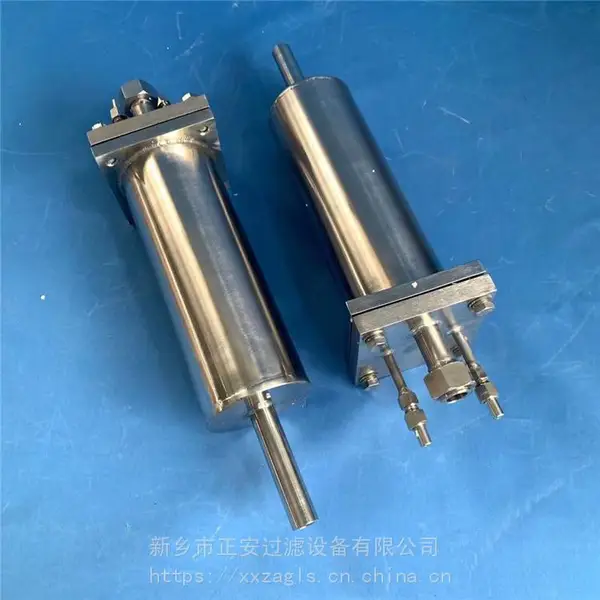

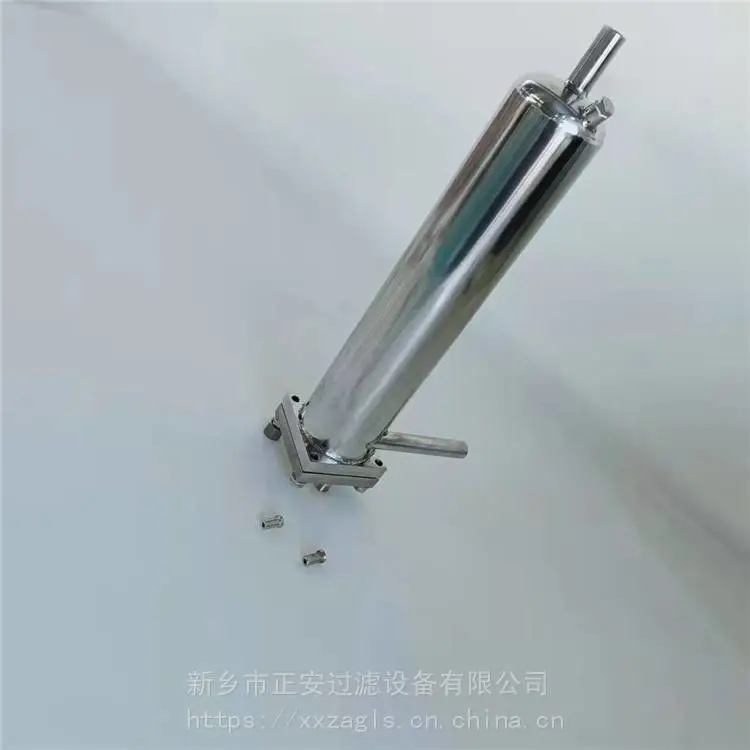

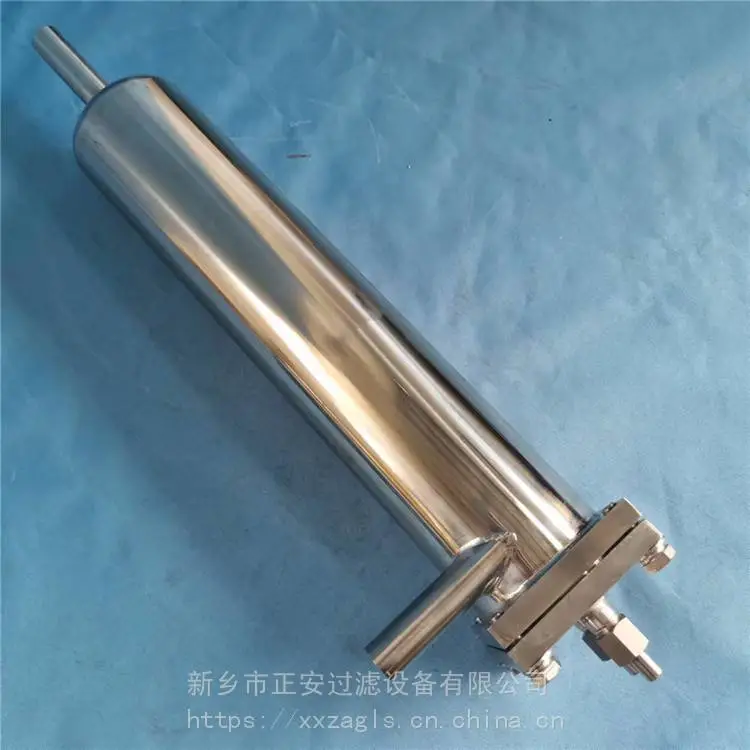

   筒形冷却器结构组成：外筒体和盘管。

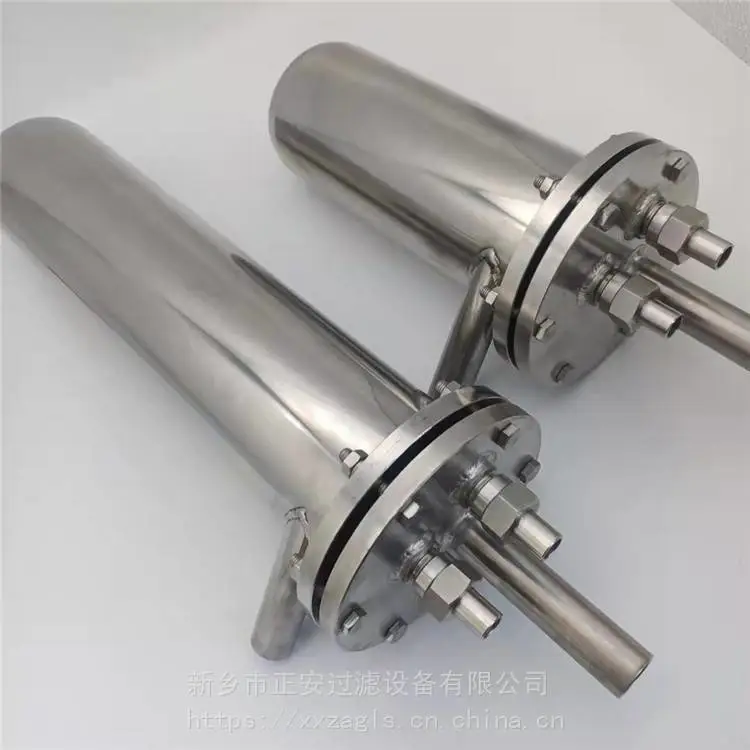

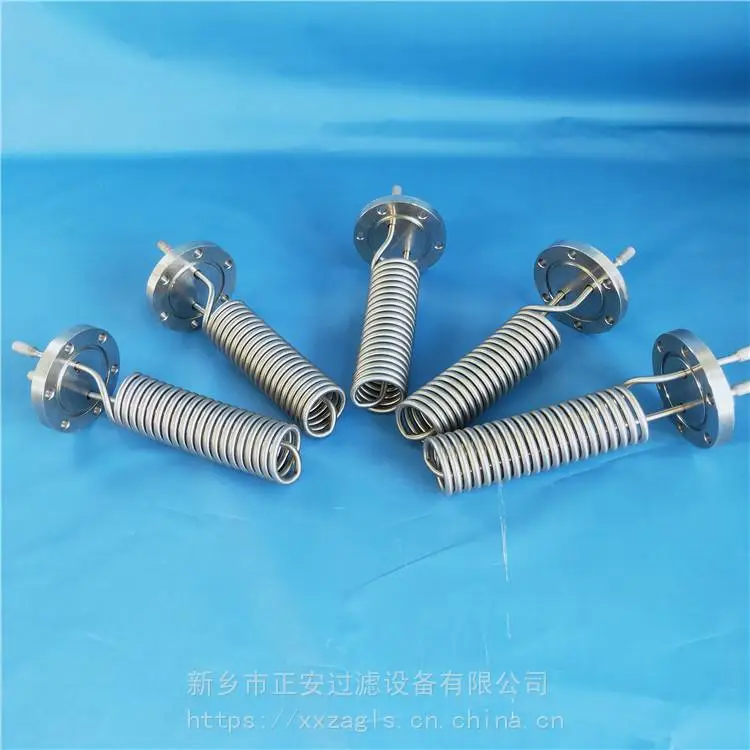

   外筒体和盘管才用法兰联接，更换盘管或对冷却器进行清洗，只需松开法兰联接螺栓，取出盘管，无需拆卸冷却器筒体。非常方便。
GN01A筒形冷却器,GN01B筒形冷却器性能参数
