LX-30开航高温型阻旋料位器工作原理及接线方式

　一、简单介绍

　　阻旋式料位开关(阻旋料位计)用于检测固态物料(粉装、颗粒)的料位高度，多用于工业的现场，属于物位控制设备。其密封设计、过载保护能力以及简易的安装方式，使其用于饲料、食品、制药、化工、塑料、建筑、肥料等行业。

　　二、工作原理

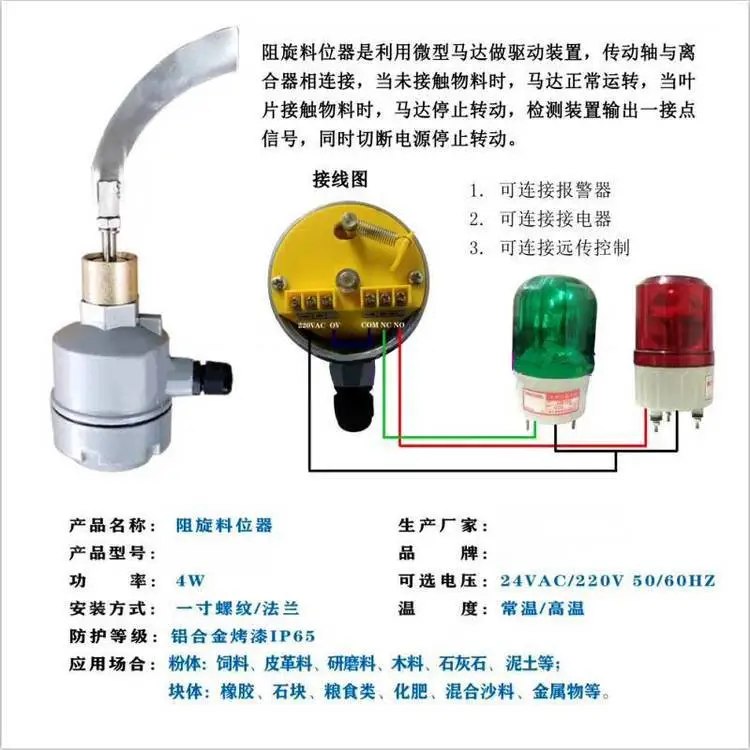

　　阻旋料位开关的工作原理是利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，将该阻力传至接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电源使叶片停止转动。

　　当料位下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，针对不同的物料比重调整弹簧拉力，比重大时调整弹簧拉力到强或 强，反之则调整至弱或 弱。

三、技术参数

　　1、电源：220VAC/110VAC/24VAC 50Hz/60Hz

　　2、功率：3W

　　3、触点容量：8A /250VAC SPDT

　　4、工作温度：-10~80℃(特殊订制 高可达400℃，可达1000℃)

　　5、叶片转速：逆时针1rpm

　　6、旋转力矩：1N.m

　　7、适用物料比重：≥0.4g/cm3

　　8、防护等级：IP65

　　9、叶片材质：SUS304

　　10、出线口:M20×1.5

LX-30开航高温型阻旋料位器工作原理及接线方式

　　四、特点

　　1、全密闭性，屋外亦可使用;

　　2、油封设计可防止粉尘沿轴渗入;

　　3、扭力，切扭力大小可调整;

　　4、轻巧，安装容易;

　　5、叶片承受过重的负荷，马达回转机构会自动打滑，保护不受损害;

　　6、不必从桶槽上整组拆除，即可轻易的检查维修内部的零件。

　　五、订购注意事项：

　　1、确认电压24Vac,110V,220V OR 240V,50/60Hz;

　　2、确认安装方式(侧装或上装);

　　3、注意原料比重;

　　4、确认叶片尺寸是否可插入法兰入口或桶壁开孔。

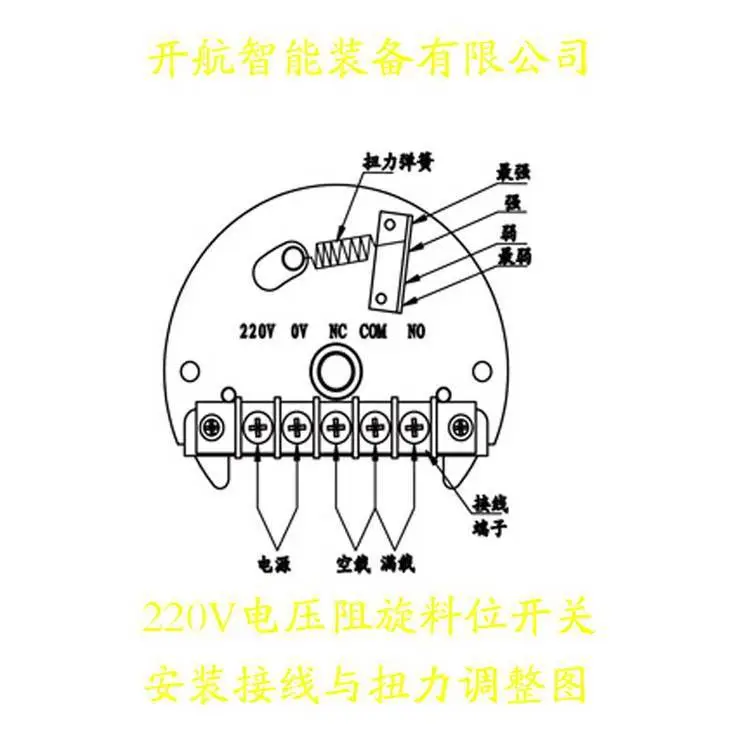

　六、扭力调节：

　　1、根据所检测物料的密度不同，需调整扭力弹簧的拉力，比重大时扭力弹簧拉力调至zui强，反之则调至弱。

　　2、请勿随意更换扭力弹簧，以免造成误动作。
