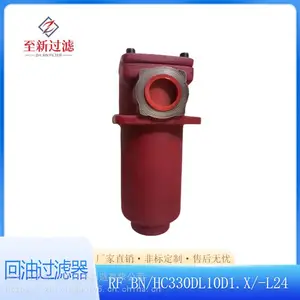

RFBN/HC330DL10D1.X/-L24贺德克回油过滤器

RF回油过滤器

1.回油过滤器主要用于液压系统中回油的精过滤。

2.本过滤器可直接安装在油箱盖板上，由上端和筒体组成。

3.该过滤器上装有污染发讯器（目视或电讯号指示）接口，用于本过滤器中的滤芯被污染物堵塞时发出讯号指示，以便维修人员更换滤芯。

4.滤芯采用玻璃纤维材料折叠而成，具有过滤精度高、通油量大原始压力损失小、纳污量大等优点。

5.玻璃纤维材料的滤芯过滤精度：3、5、10、20μm，金属网材料的过滤精度：25、50、100、200μm。

6.流向：入口在侧面，出口垂直向下。

7.温度范围：-10℃——100℃

8.旁通阀开启压力：△Po=3bar+0.5bar

9.介质的相容性：适用于矿物油、润滑油、抗燃油及可迅速分解的生物油。

二、型号说明

RF BN/HC 330 D  L   10   D    1    X /-L24

①     ②     ③ ④  ⑤  ⑥  ⑦  ⑧  ⑨   ⑩

①、过滤器形式

②、滤芯材料：BN/HC 玻璃纤维

                       W/HC不锈钢金属网

③、壳体材料：铸钢QT450：30、60、110、160、240、330、660、950、1300

                       钢焊接：2600、4000、5200、6500、7800、15000

④、工作压力：B=10bar(规格302500——15000)

                       D=25bar（规格60 -1300）

⑤、连接形式/连接尺寸

⑥、过滤精度μm：BN3HC、V：3、5、10、20

                           W/HC:25、50、100、200

⑦、污染发讯器形式：Y发讯器接口带塑料螺塞

                                 A发讯器接口带钢制螺塞

                                 B目视发讯器

                                 C电器发讯器

                                 D目视/电气发讯器

⑧、型号代号：1标准连接

⑨、型号代号：提供版

⑩、补充说明：V氟橡胶密封，过滤器适用于易迅速生物分解的油和磷酸酯（HFD）

                       L带相应电压的指示灯（24V、48V、110V、220V）

                       KB无旁通阀

                       B旁通阀有特殊开启压力（B1=1bar,B6=6bar）
