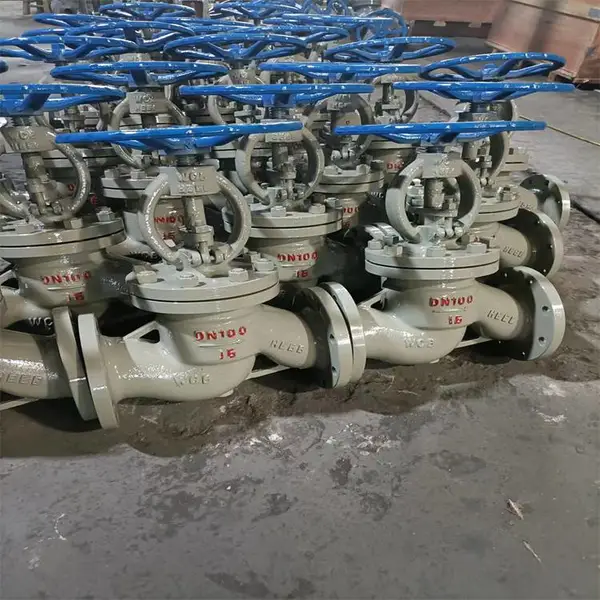

漳州经销商J41H-16C DN65石化管道式专用截止阀铸钢法兰式手动截止阀生产供应价格

产品特性：J41H J41Y	品牌：宣球	型号：J41H-16C DN65
连接形式：法兰	材质：铸钢	公称通径：65mm
3C阀门类别：工业	适用介质：水	压力环境：常压
工作温度：常温	标准：国标	外形：大型
流动方向：单向	驱动方式：手动	零部件及配件：阀体
形态：角式	类型(通道位置)：二通式	规格：法兰

展开

漳州经销商J41H-16C DN65石化管道式专用截止阀铸钢法兰式手动截止阀生产供应

法兰截止阀J41H的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。***截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

结构特点：

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

执行标准：

1、设计规范：GB/T 1223。

2、结构长度：GB/T 12221。

3、法兰连接：JB/T 79。

4、试验与检验：JB/T 9002。

5、产品标识：GB/T 12220。

6、供货规范：JB/T 7928

主要性能参数：

型号	J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）	1.6～16.0
适用温度（℃）	≤425	≤150
适用介质	水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖	碳素钢	铬镍钛不锈钢
阀杆	铬不锈钢	铬镍钛不锈钢
密封面	堆焊铁基合金	堆焊硬基合金	本体材料
填料	石棉石墨、柔性石墨、聚四氟乙烯

压力试验MPa：

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能：

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV	≤450
WC6	≤540
WC9	≤570
ZGCr5Mo	≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti	≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti	≤200	醋酸类

l.6MPa主要外形及连接尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
15	130	95	65	45	14	4-Φ14	218	120
20	150	105	75	55	14	4-Φ14	258	140
25	160	115	85	65	14	4-Φ14	275	140
32	180	135	100	78	16	4-Φ18	280	160
40	200	145	110	85	16	4-Φ18	330	180
50	230	160	125	100	16	4-Φ18	350	200
65	290	180	145	120	18	4-Φ18	370	280
80	310	195	160	135	20	8-Φ18	400	280
100	350	215	180	155	20	8-Φ18	415	320
125	400	245	210	185	22	8-Φ18	460	360
150	480	280	240	210	24	8-Φ23	510	450
200	600	335	295	265	26	12-Φ23	710	500
250	650	405	335	320	30	12-Φ25	786	550
300	750	460	410	375	30	12-Φ25	925	600

2.5MPa主要外形及连接尺寸：

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
15	130	95	65	45	16	4-Φ14	218	120
20	150	105	75	55	16	4-Φ14	258	140
25	160	115	85	65	16	4-Φ14	275	140
32	180	135	100	78	18	4-Φ18	280	160
40	200	145	110	85	18	4-Φ18	330	180
50	230	160	125	100	20	4-Φ18	350	200
65	290	180	145	125	22	8-Φ18	400	280
80	310	195	160	135	22	8-Φ18	355	280
100	350	230	190	160	24	8-Φ23	415	320
125	400	270	220	188	28	8-Φ25	460	360
150	480	300	250	218	30	8-Φ25	510	450
200	600	360	310	278	34	12-Φ25	710	500
250	622	425	370	332	36	12-Φ30	786	550
300	698	485	430	390	40	16-Φ30	925	600

4.0MPa主要外形及连接尺寸：

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
15	130	95	65	45	40	16	4-Φ14	233	120
20	150	105	75	55	51	16	4-Φ14	295	140
25	160	115	85	65	58	16	4-Φ14	285	160
32	180	135	100	78	66	18	4-Φ18	302	160
40	200	145	110	85	76	18	4-Φ18	355	200
50	230	160	125	100	88	20	4-Φ18	373	200
65	290	180	145	120	110	22	8-Φ18	408	280
80	310	195	160	135	121	22	8-Φ18	436	280
100	350	230	190	160	150	24	8-Φ23	480	320
125	4001	270	220	188	176	28	8-Φ25	588	360
150	480	300	250	218	204	30	8-Φ25	611	400
200	600	375	320	282	260	38	12-Φ30	720	400

6.4MPa主要外形及连接尺寸：

6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
25	210	135	100	78	58	22	4-Φ18	275	180
32	230	150	110	82	66	24	4-Φ23	325	200
40	260	165	125	95	76	24	4-Φ23	360	240
50	300	175	135	105	88	26	4-Φ23	410	280
65	340	200	160	130	110	28	8-Φ23	450	320
80	380	210	170	140	121	30	8-Φ23	485	360
100	430	250	200	168	150	32	8-Φ25	537	400
125	500	295	240	202	176	36	8-Φ30	631	400
150	550	340	280	240	204	38	8-Φ34	646	450
200	650	405	345	300	260	44	12-Φ34	813	500

10.0MPa主要外形及连接尺寸：

10.0MPa	10	170	100	70	50	35	20	4-Φ14	198	140
凹凸法兰 MFM J41H J41Y J41W 100 100P 100R 100I	15	170	105	75	55	40	20	4-Φ14	202	140
20	190	125	90	68	51	22	4-Φ18	228	160
25	210	135	100	78	58	24	4-Φ18	250	180
32	230	150	110	82	66	24	4-Φ23	326	200
40	260	165	125	95	76	26	4-Φ23	360	240
50	300	195	145	112	88	28	4-Φ25	414	280
65	340	220	170	138	110	32	8-Φ25	434	320
80	380	230	1810	148	121	34	8-Φ25	547	360
100	430	265	210	172	150	38	8-Φ30	621	400
125	500	310	250	210	176	42	8-Φ34	732	400
150	550	350	290	250	204	46	12-Φ34	840	450
