| 产品特性:气动蝶阀 | 品牌:SKFMC/森科 | 型号:D671X-10Q |
| 结构形式:垂直板式 | 3C阀门类别:工业 | 加工定制:是 |
| 材质:球墨铸铁/QT450 | 连接形式:对夹 | 适用介质:水、气、油品等 |
| 压力环境:PN0.6MPa-PN1.0MPa-PN1.6MPa | 工作温度:0-80℃ | 标准:GB/T 12238-2008 |
| 流动方向:双向 | 驱动方式:气动 | 零部件及配件:气动执行器 |
| 用途:切断、调节 | 类型(通道位置):直通式 | 口径:DN50.D65.DN80 |
| 公称通径:DN100.DN125.DN150.DN200 | 安装尺寸:DN250.DN300 | 规格:大体 |
| 制造企业:福建森科阀门厂 |

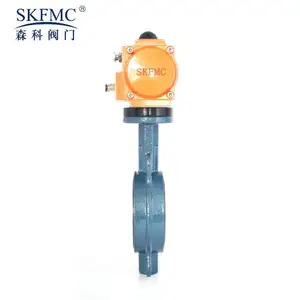

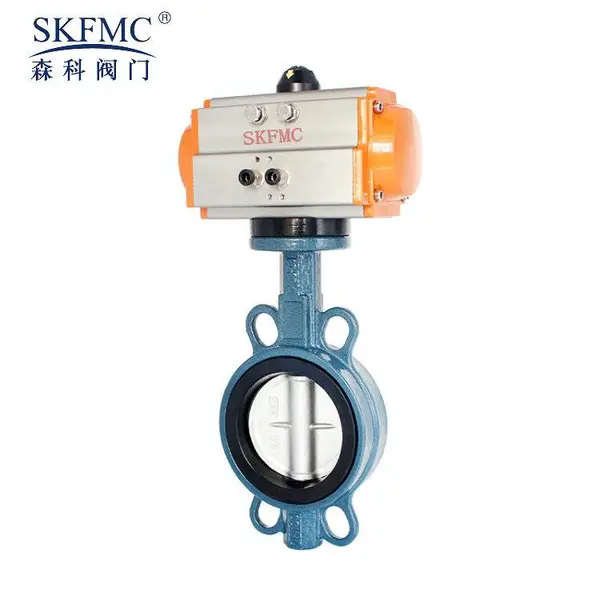

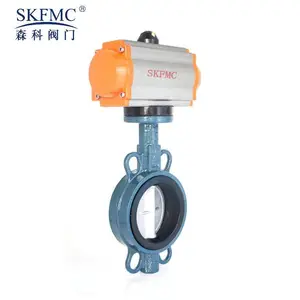

SKFMC气动对夹蝶阀 D671X-10Q概述
福建森科阀门厂生产的AT型双作用气动对夹蝶阀 D671X-10Q结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
SKFMC气动对夹蝶阀 D671X-10Q特点
1、本阀采用中线结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
SKFMC气动对夹蝶阀 D671X-10Q主要连接尺寸表
D671X/J/-10Q、D671X/J/F-10C、D671X/J/F-10P、D671X/J-10R | ||||||||
公称通径 | 结构长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | |||||
毫米 | 英寸 | L | H | Ho | A | B | D0 | n-d |
DN50 | 2 | 43 | 63 | 315 | 180 | 65 | 125 | 4-18 |
DN65 | 21/2 | 46 | 70 | 330 | 180 | 65 | 146 | 4-18 |
DN80 | 3 | 46 | 83 | 390 | 245 | 72 | 160 | 8-18 |
DN100 | 4 | 52 | 105 | 431 | 240 | 72 | 180 | 8-18 |
DN125 | 5 | 56 | 115 | 455 | 240 | 72 | 210 | 8-18 |
DN150 | 6 | 56 | 137 | 626 | 350 | 93 | 240 | 8-22 |
DN200 | 8 | 60 | 164 | 720 | 350 | 93 | 295 | 8-22 |
DN250 | 10 | 68 | 206 | 800 | 550 | 350 | 350 | 12-22 |
DN300 | 12 | 78 | 230 | 860 | 600 | 350 | 400 | 12-22 |
DN350 | 14 | 78 | 248 | 883 | 600 | 350 | 460 | 16-22 |
DN400 | 16 | 102 | 289 | 972 | 600 | 350 | 515 | 16-26 |
DN450 | 18 | 114 | 320 | 1043 | 750 | 380 | 565 | 20-26 |
DN500 | 20 | 127 | 343 | 1098 | 750 | 380 | 620 | 20-26 |
DN600 | 24 | 154 | 413 | 1236 | 750 | 380 | 725 | 20-30 |
DN700 | 28 | 165 | 478 | 1431 | 750 | 380 | 840 | 24-30 |
DN800 | 32 | 190 | 525 | 1488 | 750 | 380 | 950 | 24-33 |
DN900 | 36 | 203 | 620 | 1615 | 1250 | 380 | 1050 | 28-33 |
DN1000 | 40 | 216 | 725 | 1765 | 1500 | 580 | 1160 | 28-36 |
DN1200 | 48 | 254 | 780 | 1976 | 1500 | 580 | 1380 | 32-39 |
注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。 |
