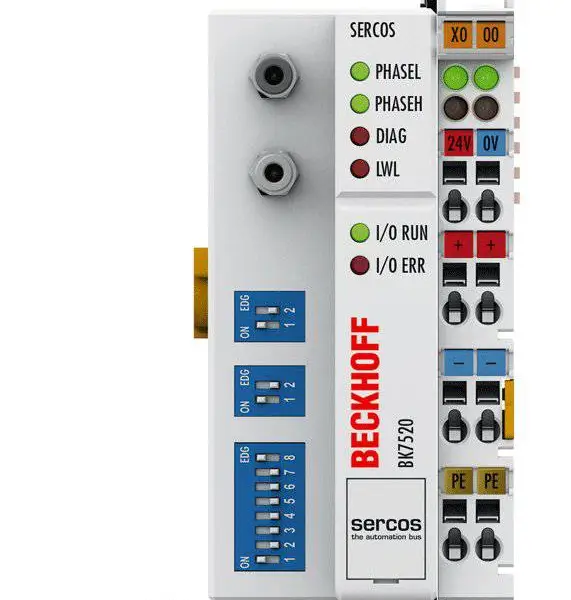

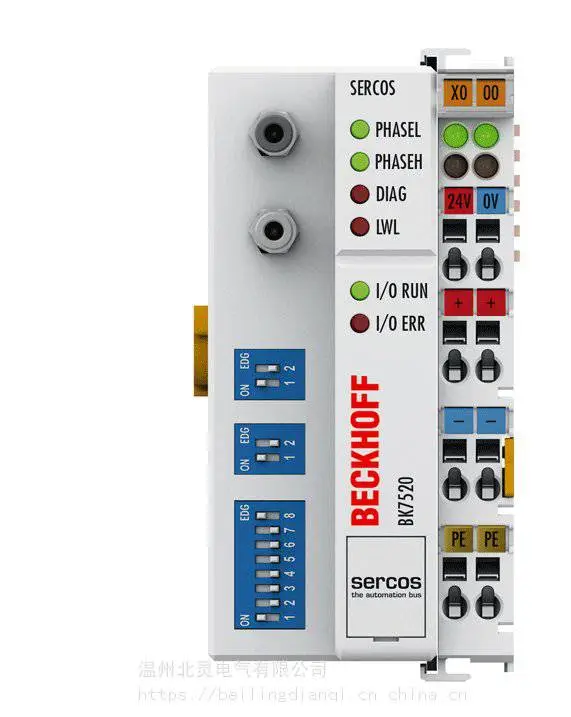

BK7500, BK7520 | SERCOS interface 总线耦合器

总线耦合器 BK7500 和 BK7520 用于连接 SERCOS 总线系统与电子端子排，这些端子排可以通过模块化方式扩展。一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。

与 BK7500 总线耦合器相比，BK7520 可通过 K-bus 扩展技术连接多达 255 个总线端子模块至一个总线耦合器中。总线耦合器自动识别所连接的总线端子模块，建立输入/输出与过程映像字节的联系。

SERCOS 接口是光纤总线，专门为驱动技术而开发，用作驱动系统的数字驱动接口。SERCOS 是一种开放式的现场总线系统，自 1995 年开始就符合用于数控机床的标准 IEC 61491，目前已***应用于驱动技术领域。

总线包括一个主站和许多从站。SERCOS 总线上的大多数从站是驱动放大器。总线拓扑结构是环网结构，可以多连接 254 个站。波特率为 2 和 4 Mbaud。BK7520 还支持 8 Mbaud 和 16 Mbaud。有三种基本的报文形式：主站同步（SYNC）报文同时发送给所有从站，用于实现同步；主站数据报文也发给所有从站，包括循环数据和服务数据；从站发送的数据作为驱动报文。

对模拟量 I/O、位置测量等复杂信号的处理

TBK7500 和 BK7520 总线耦合器可连接所有的总线端子，符合 SERCOS I/O 和 SERCOS interface 标准。

模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每一个具体应用佳匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式久存储这些设置。

当然，总线耦合器也可以由控制系统来控制。在启动阶段，可编程逻辑控制器（PLC）或工业 PC（IPC）通过功能块（FB）对整个外围设备进行配置。如果需要，控制器可以上传分布式生成的组态数据，以便于集中管理和存储这些数据。因此，在更换一个总线端子模块时，不需要重新进行调整。

也可通过 SERCOS interface 进行参数设置。
