工作原理

吹气式液位计主要由吹气装置、差压（压力）变送器和吹气管路三部分组成。单路吹气装置适用于常压或敞口容器液位的测量，双路吹气装置适用于带压容器液位的测量。
气体经过滤减压后进入吹气装置，经吹气管路恒定地由插入被测介质中的吹气管末端鼓泡排出。由于从吹气管排出的气体流量非常小，A 处气体压力 PA 与液体介质的压力相等，B 处气体气体 PB 等于 PA 加上 AB 两处的压力差?PAB，吹气管 D 处气体压力 PD 等于 C 处气体压力 PC 加上 CD 两处的压力差?PCD。，通过差压变送器测量 BD 两处的差压?PBD 即可得到容器的液位高度 h。

PA－?gh=PC，

PB=PA+?PAB，可得出：

PB＝PC+?PAB+?gh，

PD＝PC+?PCD，

?PBD＝?gh+?PAB－?PCD，式中?为液体密度，g 为当地重力加速度。

AB、CD 之间的压力差与 AB 两处的管线距离以及流量有关，在设计取压时尽量让 AB 的距离

和CD 的距离一致、流量一致，因此?PAB＝?PCD，这样，?PBD＝?gh，通过测量?PBD 就可计算出容器内液位高度 h。

吹气式液位计可以理解为非接触式液位测量仪表，可对敞口或密闭容器内的液体液体进行测量。除吹气管与被测介质接触外，吹气装置和差压（压力）变送器测量元件均不与被测介质接触，从而保护了测量元件，减少了仪表的维护量，增加了测量的可靠性。因吹气装置可***恒定流量气体输出，差压（压力）变送器测得的压力就能够自动跟随吹气管出口压力的变化，所以，差压（压力）变送器输出的信号就与介质液位高度成对应关系。

吹气式液位计除了能测量洁净液体的液位外，特别适于有腐蚀性的酸碱盐液体、粘度较大的液体、易结晶液体、高温、含有固体颗粒液体的液位以及一些流化床料位的测量。
主要技术参数

?测量精度：±0.5%F.S.。

?测量范围：0-250 kPa，对应于水的液位高度为 25 m。

?响应时间：0.5 s。

?吹气管长：? 25 m。

?吹气管材质：304S.S.、316S.S.、316LS.S.、PVC。

?过程连接法兰标准：HG/T 20592-2009，双路：DN80 PN40；单路：DN25 PN40。

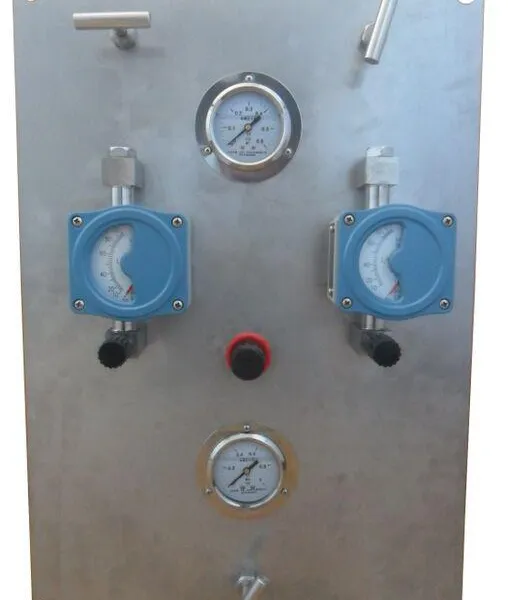

?结构型式：单表安装、面板安装单路、面板安装双路。

?气源压力：? 0.8 MPa。

?供电电源：24V DC。

?电信号输出：二线制 4-20 mA DC 或二线制 4-20 mA DC+HART?通信协议。
吹气式液位计的工作原理如图
