弘盛瑞达防腐加固材料拓展介绍：

钢结构损害的主要因素及加固技术措施钢结构损害的主要因素有：由荷载变化，超期服役，规范和规程改变导致结构承载力不足；构件由于各种意外产生变形、扭曲、伤残、凹陷等，致使构件截面削弱，杆件翘曲，连接开裂等；温差作用下引起构件或连接变形、开裂和翘曲；由于化学物质的侵蚀而产生腐蚀以及电化学腐蚀致使钢结构构件截面削弱；其它包括设计、生产、施工中的失误及服役期中的违规使用和操作等。本文来源钢构联盟钢结构的加固技术措施主要有三种：截面补强法：在局部或沿构件全长以钢材补强，连成整体使之共同受力；改变计算简图：增设附加支承，调整荷载分布情况，降低内力水平，对超静定结构支座进行强迫位移，降低应力峰值；预应力拉索法：利用高强拉索加固结构薄弱环节或提高结构整体承载力、刚度和稳度。预应力加固钢结构技术

具体施工步骤搭设脚手架、防雨棚

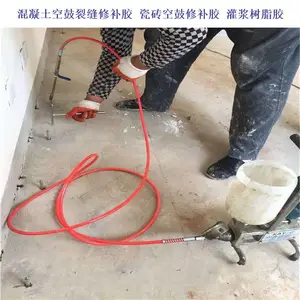

空鼓裂缝修补胶使用方法与施工要裂缝表面的处调封设置注胶压力灌胶裂缝处理对较小的混凝土构件裂缝，用钢丝刷等工具混凝土裂缝表面的灰尘、浮渣及松散层等污物，刷去浮灰；用酒精沿着裂缝两侧2-3cm范围擦拭干净。　对体积较大的混凝土构件或较深的裂缝，可沿裂缝采取钻孔灌胶，以便使胶液有更广的通路进入裂缝。设置灌胶嘴底座在裂缝的交错处、裂缝较宽处及裂缝端部等位置设置灌胶嘴。灌胶嘴的间距可根据裂缝大小、走向及结构形式而定，一般灌浆嘴间距为20-30cm。在一条裂缝上设置有进胶、排气或出胶口。灌胶嘴底座可先采用封缝胶粘贴在预定位置，也可在封缝时一同粘贴。封缝封缝质量的好坏直接影响灌浆效果与质量，应特别予以重视。裂缝的封闭可采用封缝胶，按配胶比例称取并调配封缝胶。用油灰刀沿裂缝反复涂刮后均匀涂抹一层厚约1-2mm、宽不小于30mm的胶泥，注意防止小气泡或密封不严。封缝胶固化快、粘结牢固，需随配随用，是自动压力灌浆工艺配套使用的裂缝封闭和粘贴底座的专用胶。封缝完好后10分钟即可进行注胶配制灌注胶液连续注胶注胶操作应使用专用的注胶器具。按比例配制灌浆树脂，倒入软管中，把装有树脂的灌浆器旋紧于底座上，松开弹簧进行注胶。根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆。在一条裂缝上的灌浆可由浅到深，由下而上，由一端到另一端。树脂不足可反复补充。灌浆压力常采用0.6MPa的自动压力灌浆器注浆，在***灌浆顺畅的情况下，采用较低的灌浆压力和较长的灌浆时间，可获得更好的灌浆效果。当后一个出浆口出胶且出胶速率保持稳定后，再保持压注10分钟左右即可停止灌浆。拆除灌浆器并用堵头旋转于底座以防止胶液溢出胶液固化WJ-401灌浆树脂（裂缝修补）胶应在5℃以上的环境中固化，固化时间视环境温度而定。一般情况（25℃）下，完全固化2-3天即可。灌胶效果检验灌浆结束后应检验灌浆效果及质量，凡有不密实等不合格情况，应进行补注。

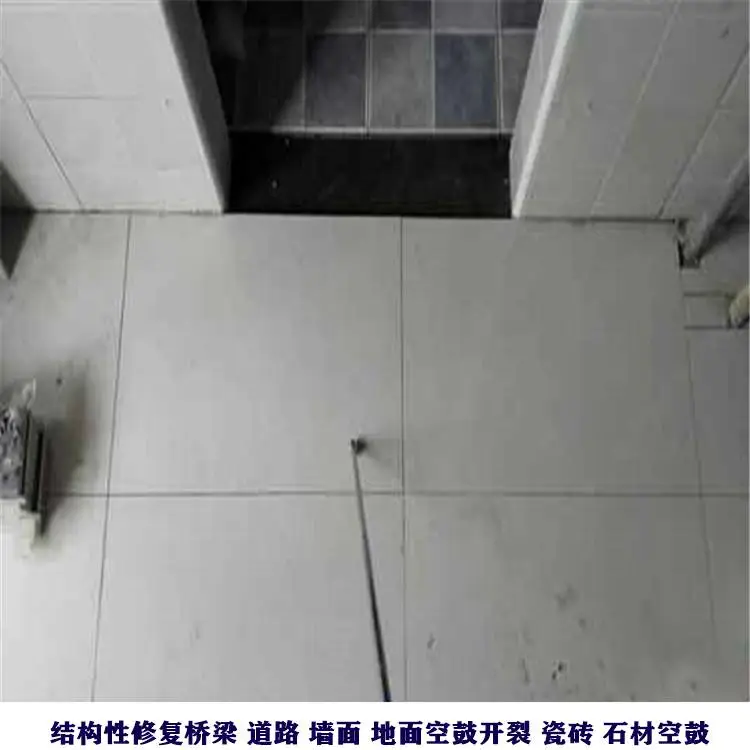

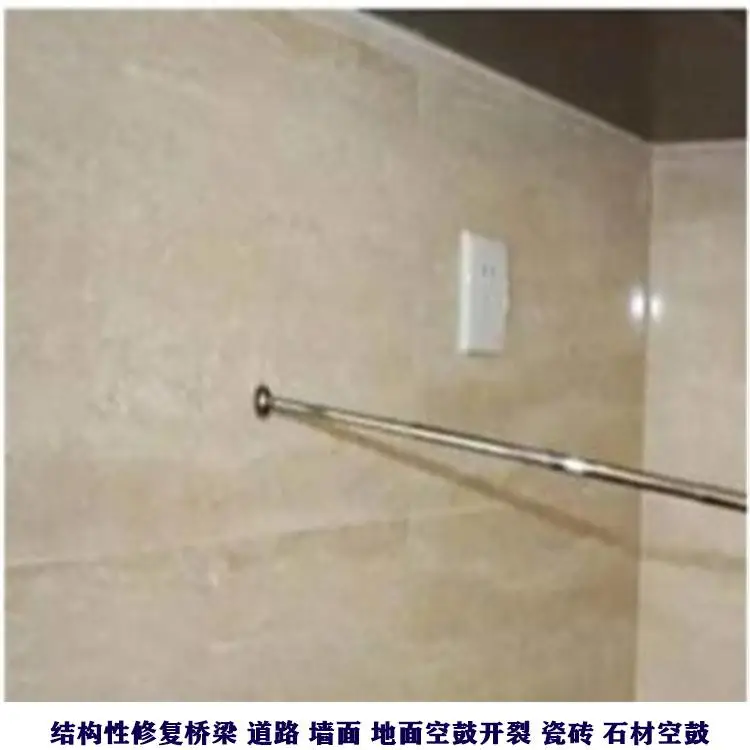

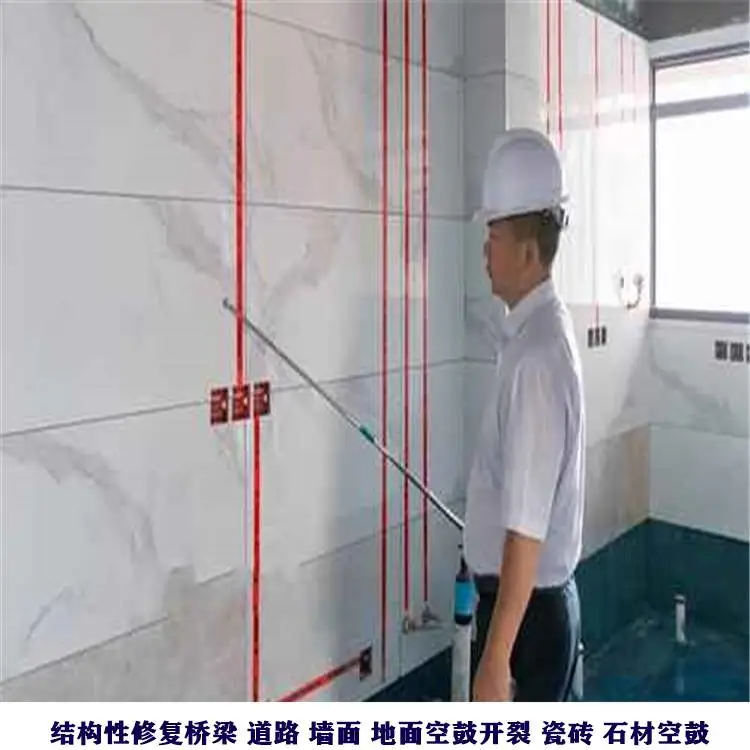

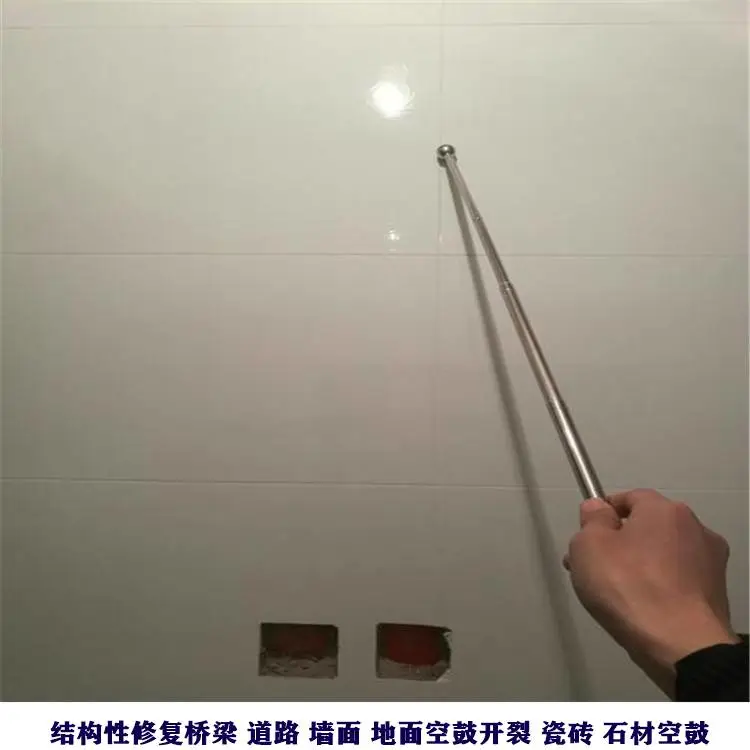

空鼓修复专用灌浆树脂：

灌浆树脂，专门针对混凝土空鼓、裂缝修复研制，广泛应用与混凝土、石材、面砖空鼓修复，可以采用低压和高压两种方式灌注，修复空鼓难题。

产品特点：

低粘度、高流动性：可以渗透至细微的空鼓部位，达到灌注饱满的效果；

无收缩、微膨胀：树脂本身无收缩，灌注后可以确保空鼓位置填充饱满；

粘接强度高、双向渗透：可以将基层与面层牢固粘接；

绿色环保：本材料属于绿色环保产品，不会对空气和基层产生污染，室内室外均可使用；

耐久性好：材料具有良好的抗变形能力，耐久性与混凝土同步。
