博世高清快球摄像机VG5-7230-CPT5

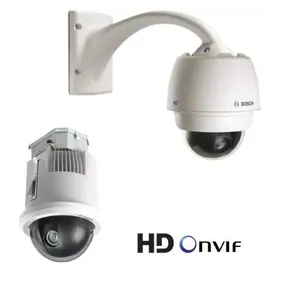

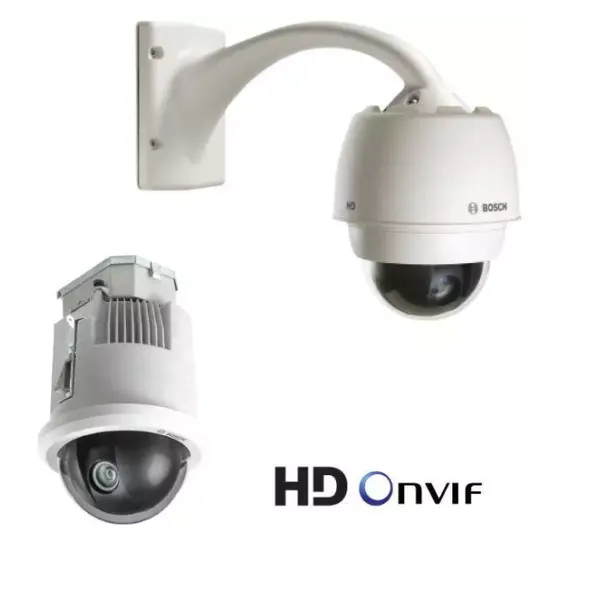

AUTODOME IP starlight 7000 HD 是一款高速 PTZ 球型摄像机，无论是白天还是黑夜，均能提供***的图像质量和网络性能。该摄像机具有***的高清(HD) 1080p25/30视频和 30 倍光学变焦。该摄像机易于安装，且采用经过现场验证的室内/室外吊装防护罩或室内嵌入天花板式防护罩。

该摄像机使您可以通过网络完全控制球型摄像机的所有功能，包括遥摄/俯仰/变焦操作、预置位、巡视路线和报警，并可通过 Web 配置球型摄像机的所有设置。 此外，它还提供直接网络视频流，并且采用 H.264 压缩/带宽限制技术，不但能高效地管理带宽和存储要求，同时还能提供***图像品质。

基本功能

***低照度性能

***传感器技术与***噪声抑制功能结合，可实现***色彩灵敏度。在低光照条件下性能非常出色，即使环境光极为昏暗，摄像机也能够继续提供***的色彩性能。

智能

借助内置的视频内容分析(VCA)，摄像机强化了前端智能技术概念，令前端设备更加智能化。该摄像机具备进的博世 VCA 方法 Intelligent VideoAnalytics，不仅能够可靠地探测和分析移动对象，同时还能防止图像中的虚假源体意外触发报警。

利用此方法，该摄像机不仅可以探测闲置的和移走的物品，而且还可以探测徘徊、多条警戒线跨越和物体轨迹。此方法也支持 BEV（空中鸟瞰）人员计数。辅助自助校准和可配置的探测过滤器提高了可靠性并降低操作人员的工作量。

Intelligent Tracking

该摄像机利用内置的 Intelligent Video Analytics 来连续跟踪个人或物体。

如果 Intelligent Video Analytics 在摄像机位于固定位置时检测到物体，摄像机将*** Intelligent Tracking 功能。此功能通过控制摄像机的水平转动、俯仰、变焦操作来跟踪物体并使其保留在视线内。

新的 Intelligent Tracking 基于强大的流检测算法，即使在***挑战性的场景中，也能可靠地跟踪移动物体。

通过对具有大量背景移动（例如，树或在场景中不断移动的其他物体）的场景使用虚拟遮挡，可进一步增强跟踪和探测

可靠性。

摄像机支持三种 Intelligent Tracking 模式：

自动模式：在此模式下配置时，摄像机会积极分析视频，以探测任何移动物体。 如果它探测到移动，则会开始跟踪物体。 此模式在正常情况下没有移动的场景中使用***有效。

单击模式：在此模式下，用户可以单击实况视频图像中移动的物体，以使摄像机能够跟踪选定物体的移动。 此模式在可能出现正常场景活动的情形下使用***有效。

触发模式：在此模式下，摄像机会连续分析场景，以了解是否有报警或违规事件。如果出现违规事件，就会触发摄像机的***追踪功能，以启用对触发警报的物体/人员的追踪。

这个由强大的 Intelligent Video Analytics 与 IntelligentTracking 构成的***组合使摄像机可以跟踪相关的移动物体，而不会被场景中其他移动物体干扰。

虚拟遮挡

该摄像机提供虚拟遮挡功能，用户可以将不应该考虑进行流分析的部分场景灵活地遮挡住，以免触发智能跟踪。这使用户可以通过 IVA/跟踪功能遮挡场景中的任何背景移动（移动的树木、脉动光和繁忙的道路），而无需将其从视频中屏蔽掉。

双电源选项

所有 AUTODOME starlight 型号均可由具有 PoE+ (IEEE802.3at)功能的网络交换机或高功率 PoE 中跨供电。

在 PoE 配置中，一个电缆连接可在提供电源的同时支持数据和视频传输。

要提高系统可靠性，用户可连接 24 VAC 电源和 PoE，为摄像机提供完全冗余的电源，而不中断操作。

DORI 覆盖

DORI（检测、观察、识别、鉴别）是一个标准系统(EN-62676-4)，用来定义摄像机区分覆盖区域内的人或物体的能力。

五 (5) 个预设的用户模式

五个预设的可配置用户模式经过优化，采用适合各种典型应用场合的设置，使摄像机可以在现场轻松编程设定且对用户友好。 用户从菜单中选择能够地定义摄像机安装环境的模式：

? Outdoor（室外） – 普通的日夜转换，支持太阳的亮光和街道照明灯光

? Indoor（室内） – 适合光线恒定无变化的室内应用场合的理想模式

? Low light（低光照） – 经过优化，可在低光照条件下提供足够的细节

? Motion（移动） – 监视交通或快速移动的物体；将移动拖影降到***

? Vibrant（鲜艳） – 提高了对比色彩重现和清晰度

如有必要，用户可以自定义这些模式以满足站点的特定要求。

图像稳定

随着 PTZ 摄像机的光学变焦能力不断提高，图像稳定技术在消除由不稳定的摄像机安装造成的移动方面变得日益重要。

当摄像机的变焦倍数达到高值时，轻微移动摄像机架就会使视场移位很大距离。 这会导致图像无法使用。 该摄像机采用图像稳定算法，使摄像机可检测到连续振动。 如果检测到振动，摄像机会在垂直和水平轴上动态修正摇晃的视频，从而在监视器上产生非常清晰的图像和稳定的视场。

***隐私遮蔽

该摄像机提供 24 个独立的、易于配置的隐私遮蔽区域，在同一场景中***多可以显示 8 个遮蔽区域。 当摄像机变焦时，每个遮蔽区域都会快速平滑地改变大小，确保大多数情况下不会看到被遮蔽的目标。

***报警响应

该摄像机支持***报警控制，采用基于规则的复杂逻辑来确定如何管理报警。 在***基本的控制中，一个“规则”可以定义哪些（个）输入应当***哪些（个）输出。 在较为复杂的控制中，输入和输出可以与预定义的或用户***的命令组合在一起，从而执行***的摄像机功能。

PTZ 驱动器和机械装置

AUTODOME 7000 支持 256 个预置位和两种巡视路线：预设和录制/回放。 用户可以配置包含多达 256 个连续预置位的预设标准巡视路线，并且各个预置位之间的停留时间可配置。 AUTODOME 系列还提供对两个录制巡视路线的支持，即依据操作员的移动而录制的宏，包括摇摄、俯仰和变焦活动，并且只需单击按钮即可回放。

遥摄和俯仰预置位的精度误差不超过 ±0.1 度，因而在任何时刻都能捕捉到正确的画面。 该摄像机提供可变的摇摄/俯仰速度，***仅为 0.1 度/秒，达到 400 度/秒。 在两个预置位之间，该摄像机的摇摄速度每秒可达 400 度，俯仰速度每秒可达 300 度。 该摄像机提供在水平以上 18 度的俯仰角度以及高达 360 度的连续水平旋转角度范围。

Content Based Imaging Technology

Content Based Imaging Technology (CBIT)可用于从根本上改善所有照明条件下的图像质量并识别需要***处理的区域。该摄像机使用智能视频分析功能检查场景，并提供反馈以对图像处理进行重新调整。这不仅能改善***区域的细节，还能提高整体图像性能。

Intelligent Defog

用户可以将模式配置为连续处于活动状态，也可以配置为在摄像机中的视频分析功能检测到雾时自动***该模式并向视频图像添加光度（当雾散去或场景变化时，随即停用该模式）。

Intelligent Dynamic Noise Reduction 缩减带宽与存储要求

该摄像机使用了 Intelligent Dynamic Noise Reduction，可主动分析场景内容，并相应地减少噪音伪影。

低噪音图像和高效的 H.264 压缩技术提供了清晰的图像，该摄像机与其它 H.264 摄像机相比，***多可降低 50%的带宽和存储需求。这使视频流在保持高图像质量和运动平滑度的同时降低了带宽占用。该摄像机通过巧妙地优化细节带宽比，提供了***实用的图像。

通用产品平台 (CPP4)

该摄像机已嵌入***、***的 H.264 编码器 (CPP4)，适用于处理高质量的高清视频流，具有极***的视频流传输和网络功能。

新平台支持同步传输可单独配置的高清视频流，允许您选择高清分辨率与标清分辨率结合。

***视频流传输该摄像机提供多种***视频流传输功能，因此您可以配置摄像机，以便利用***的网络技术。

该摄像机设计为在效和强大的 H.264 编码平台上，以非常低的网络负载提供***的高清视频。 如果摄像机在场景中没有检测到移动，***智能编码功能会使带宽消耗量降到非常低的水平。

该摄像机能够进行四码流传输，允许您将摄像机配置为在带宽受限的场合提供独立可配置的视频流，以实况观看、录像或远程监控。

录像和存储管理

内存卡（SD（安全数字）、SDHC（安全数字高容量）或SDXC（安全数字扩展容量））可用于本地报警录像或自动网络补偿，以提高整体录像可靠性。 既可通过 BoschVideo Recording Manager (VRM) 来控制录像管理，也可直接使用 iSCSI 目标而无需任何录像软件。

符合 ONVIF 标准

该摄像机符合 ONVIF（开放式网络视频接口论坛）标准，无论制造商如何，均可***网络视频产品之间的互操作性。ONVIF Profile S 规格使您能够轻松地与其它符合标准的设备以及 VMS 集成在一起。符合 ONVIF 标准的设备之间可以交换实况视频、音频、元数据和控制信息，并确保它们会被自动识别并连接至视频管理系统等网络应用。

数据安全

必须采取特殊措施来确保设备访问和数据传输具备级别的安全性。具有安全建议的三级密码保护允许用户自定义设备访问。网页浏览器访问可使用 HTTPS 进行保护，而固件更新也可通过经过验证的安全上载进行保护。

板载***平台模块(TPM)和公钥基础架构(PKI)为远离恶意攻击的***保护提供支持和***。使用 EAP/TLS 的 802.1x 网络身份验证支持 TLS 1.2 以及包含 AES 256 加密在内的更新的密码套件。

***证书处理提供：

? 在需要时自动创建的自签名证书

? 用于身份验证的客户端和服务器证书

? 作为身份验证凭证的客户端证书

? 具有加密私钥的证书

易于安装和维修

该摄像机经过特别的设计，安装快速而方便；这是博世 IP视频产品的一个重要特征。所有防护罩全部使用隐蔽式螺钉和挂钩，大大提高了防拆性能。

室内/室外吊装防护罩的防护级别达到 IP66 标准，工作温度范围***可至-40°C (-40°F)。室内/室外吊装***配备遮阳罩，遮阳罩在室内使用时可轻松取下。此外，吊装和天花板式摄像机型号配备了高清晰度丙烯酸有机玻璃球型罩以提高图像清晰度。

博世提供用于室内和室外环境的墙壁、角落、支杆、屋顶、管道底座和嵌入天花板应用场合的全套硬件和附件（单独销售），它们使摄像机能够轻松适应各个场地的要求。

当新固件发布时，可对摄像机进行远程升级。这可以确保产品保持***状态，从而轻松保护用户的投资。

***的可靠性

同所有博世产品一样，该摄像机的设计采用业内******设计流程，并且符合***苛刻的测试标准，例如 HALT（高加速寿命测试），该标准验证了产品的极限能力，确保产品在整个生命周期内可靠运行。

技术规格

AUTODOME IP starlight 7000 HD 摄像机

成像器                         1/2.8 型 Exmor R CMOS 传感器

有效图元（像素）               1945 x 1097 (2.13 MP)

镜头                           30 倍变焦4.3 毫米至 129 毫米F1.6 至 F4.7

视场(FOV)                       2.3°至 63.7°

对焦                           自动，可以手动控制

光圈                           自动，可以手动控制

数字变焦                       12 倍

Starlight 灵敏度

（高灵敏度开启，1/30，F1.6, 30IRE）

彩色                           0.0077 lx

黑白                           0.0008 lx

其他摄像机设置

增益控制                       自动/手动/

孔径失真校正                   水平和垂直

电子快门速度(AES)               1/1 秒至 1/10000 秒（22 级）

信噪比(SNR)                     >55 dB

逆光补偿(BLC)                   开/关

白平衡                         2000 K 至 10,000 K、ATW（自动跟踪白平衡），AWB Hold、（自动白平衡保持），Extended ATW（扩展自动跟踪白平衡），Manual（手动），Sodium Lamp Auto（钠灯自动），Sodium Lamp（钠灯）

日/夜                           黑白、彩色、自动

防雾模式功能                    在观看多雾或其它低对比度场景时，提高可见度。

动态范围

高动态范围(HDR)模式             120 dB WDR

机械参数

嵌入天花板型号          吊装型号

遥摄范围                       360° 连续              360° 连续

俯仰角度                       水平以上 1°            水平以上 18°

预置位速度            遥摄：400°/秒俯仰：300°/秒 遥摄：400°/秒俯仰：300°/秒

遥摄/俯仰模式

? 涡轮模式（手动控制）     遥摄：0.1°/秒 – 400°/秒、俯仰：0.1°/秒 – 300°/秒

? 正常模式                     0.1°/秒-120°/秒         0.1°/秒-120°/秒

预置位精度                     ± 0.1°（典型）         ± 0.1°（典型）

电气参数

输入电压                       21-30 VAC，50/60 Hz；（II 类）高功率 PoE（具有博世中跨(NPD-6001A)；为加热器供电必需的装置）PoE+（IEEE 802.3at，第 4 类标准）（在室内使

用时，不为加热器供电）

功耗（典型）                   60 W/69 VA（加热器开启）或24 W/44 VA（加热器关闭/在室内应用场合在电源盒中未连接加热器）

电涌抑制

报警输入保护                   峰值电流 17 安，峰值功率 300 瓦(8/20 μs)

报警输出保护                   峰值电流 2 安，峰值功率 300 瓦(8/20 μs)

继电器输出保护                 峰值电流 7.3 安，峰值功率 600 瓦(10/1000 μs)

电源输入保护（球型摄像机）     峰值电流 7.3 安，峰值功率 600 瓦(10/1000 μs)

电源输出保护（吊臂电源）       峰值电流 21.4 安，峰值功率 1500 瓦(10/1000 μs)

10/100 以太网数据线路          峰值电流 14 安，峰值功率 200 瓦(8/20 μs)

软件控制

摄像机设置/控制                通过 Web 浏览器（例如，Internet Explorer版本 7.0 或更高版本）、BoschConfiguration Manager、Bosch VideoManagement System (BVMS)、BoschRecording Station (BRS) 或 Bosch Video Client(BVC)

软件更新                       网络固件上载

网络

通信协议                       标准博世 IP 协议，包括 ONVIF 和 SNMP v1

标准/视频压缩                  H.264 (***/IEC 14496?10)、M?JPEG、JPEG数据流 四(4)个帧速率和清晰度可单独配置的数据流：

? 两(2)个可单独配置的 H.264 录像流

? 两(2)个非录像流（配置文件）

非录像配置文件                 两(2)个数据流，仅 I 帧选项包括：

- 优化高清图像；

- 平衡高清图像；

- 优化高清比特率；

- 优化标清图像；

- 平衡标清图像；

- 优化标清比特率；

- 优化 DSL；

- 优化 3G
