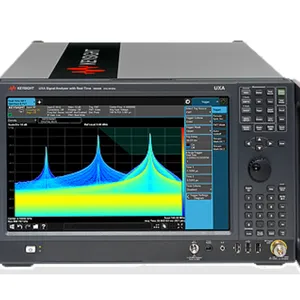

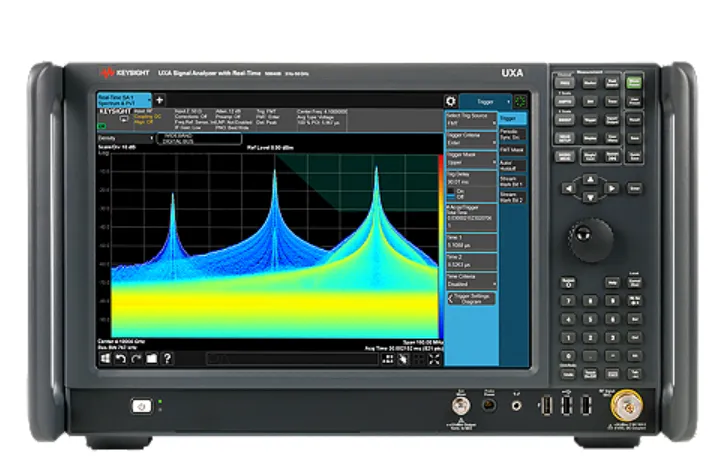

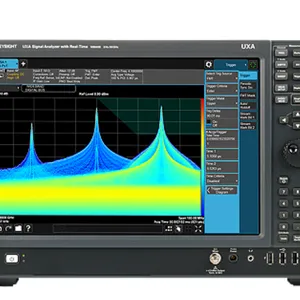

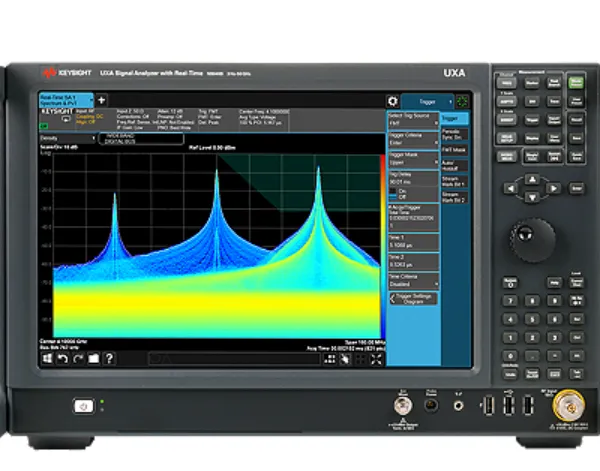

N9040B UXA 信号分析仪

主要特性与功能：

利用***的信号分析工具，应对基本的信号表征

借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量

X 系列测量应用软件添加重要功能

可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解。

主要技术指标：

频率：3HZ~50GHZ

频率选件：8.4, 13.6, 26.5,44,50 GHz  使用混频器时可达1.1THZ

分析带宽：510 MHz

带宽选件：25 MHz（标配），40,225,510MHZ, 1GHZ

实时带宽：510MHZ

实时带宽选件：225,510MHZ

1 GHz 时的 DANL；-174 dBm

1 GHz 时，10 kHz 频偏处的相位噪声：-136 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声；-136 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声；-146 dBc/Hz

总体幅度精度：±0.16dB

三阶截获（TOI），1 GHz 时：+22 dBm

1 GHz 时的三阶动态范围：1189dB

应用——通用:

89600 VSA 软件 、模拟解调 、噪声系数 、相位噪声 、脉冲 、激励响应 、MATLAB、矢量调制分析

应用——蜂窝:

GSM/EDGE 、LTE/LTE-Advanced 、NB-IoT 、W-CDMA/HSPA/HSPA+

应用——无线连通性:

Bluetooth (BR/EDR/LE4.2/5.0) 、Short Range  Communications (ZigBee, Z-Wave) 、WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频：无

性能水平：◆◆◇◇◇◇

标准衰减器衰减范围：70 dB

标准衰减器步进；2 dB

*** 截获概率的***信号持续时间：3.51us

信掩比 > 60 dB 时的可检测信号持续时间：3.3ns

无杂散动态范围：78dBc

多域带宽；255MHZ

显示视图：密度、频谱图、密度频谱图、PVT(功率随时间的变化)频

触发：电平 、射频猝发 、线路 、外置 、周期

使用频率模板触发的应用软件：89600VSA,实时频谱分析，脉冲测量

2 GHz 时的 DANL，不配备前置放大器：-155dBm/Hz

10 GHz 时的 DANL，不配备前置放大器：-156 dBm/Hz

基本选件

频率范围：

N9040B-508    3HZ~8.4GHZ

N9040B-513    3HZ~13.6GHZ

N9040B-526    3HZ~26.5GHZ

N9040B-544    3HZ~44GHZ

N9040B-550    3HZ~50GHZ

前置放大器：

N9040B-P08    8.4GHZ

N9040B-P13    13.6GHZ

N9040B-P26    26.5GHZ

N9040B-P44    44GHZ

N9040B-P50    50GHZ

分析带宽：

N9040B-B25    25MHZ(标配机)

N9040B-B40    40MHZ

N9040B-B2X    225MHZ

N9040B-B5X    510MHZ

N9040B-H1G    1GHZ

性能选项：

N9040B-LNP    低噪声路径

N9040B-RTS    实时宽带I/O数据流

N9040B-EPO    增强的相位噪声

N9040B-DUA    双工RTSA

N9040B-FT2    屏蔽触发器频率

N9040B-FT1    基本检测许可证

N9040B-RBE    分辨率带宽扩展

N9040B-DP2    2GB捕获存储器

N9040B-EA3    3.6GHZ电子衰减器

N9040B-FP2    快速功率,高达40MHZ带宽

N9040B-MPB    微波预选旁路

N9040B-TDS    时域扫描

N9040B-NF2    地板噪声扩展

N9040B-FSA    精细分辨率步进衰减器

N9040B-EDP    增强型显示装置

N9040B-PFR    ***频率基准

N9040B-CR3    中频输出连接器

N9040B-EMC    基本电磁兼容功能

N9040B-BBA    I/O基带输入

N9040B-RT1    可用BW、基本检测许可的实时分析
