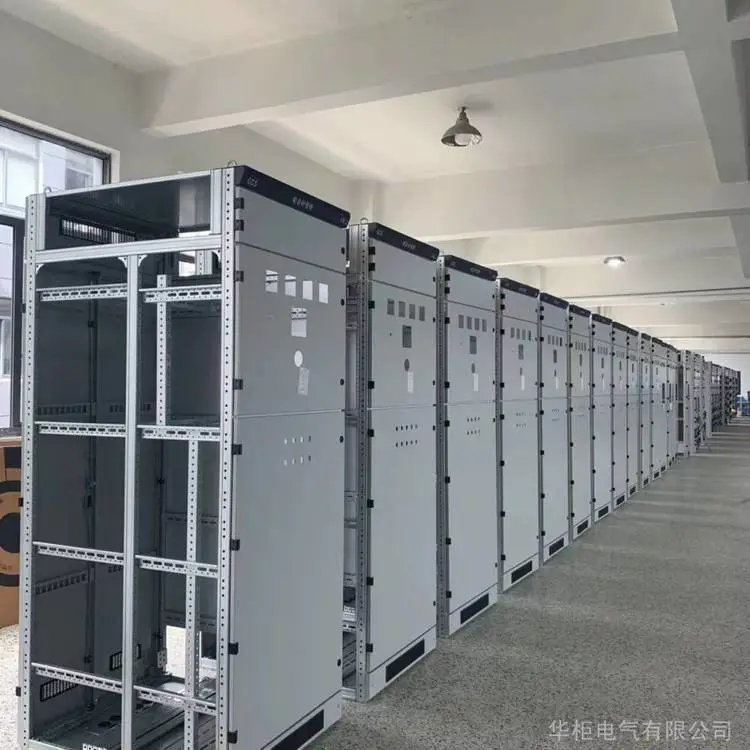

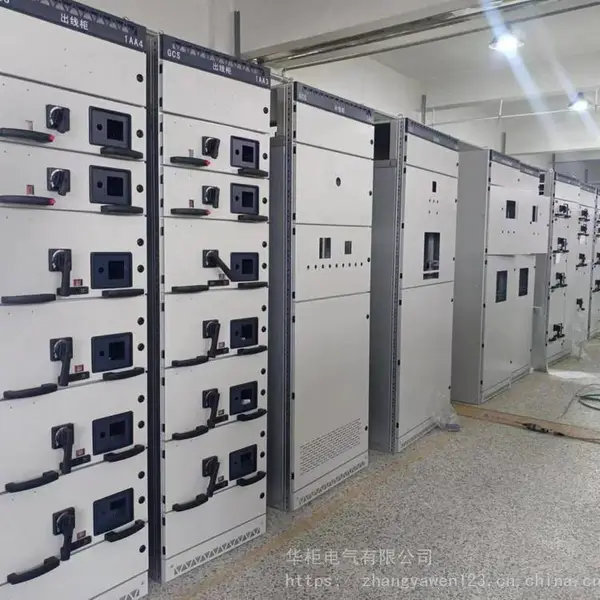

柜体为组合装配式结构，骨架采C用型材组装而成。水平母线放置柜顶，柜顶采用敞开式结构，顶盖可开启，柜体装右后门，出线方式采用后出线，安装、维修更便捷。抽屉采用开门或带门操作方式。开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作时抽屉采用CXJG-5型操作机构。一次插件采用无活门方式，可靠性更高。单元回路额定电流600A以下，其中1/2单元抽屉电流可达到12***。柜体防护等级IP3X-4X。

1、柜体采用拼装式组合机构，模数孔安装，零部件通用性强、适用性好、标准化程度高；

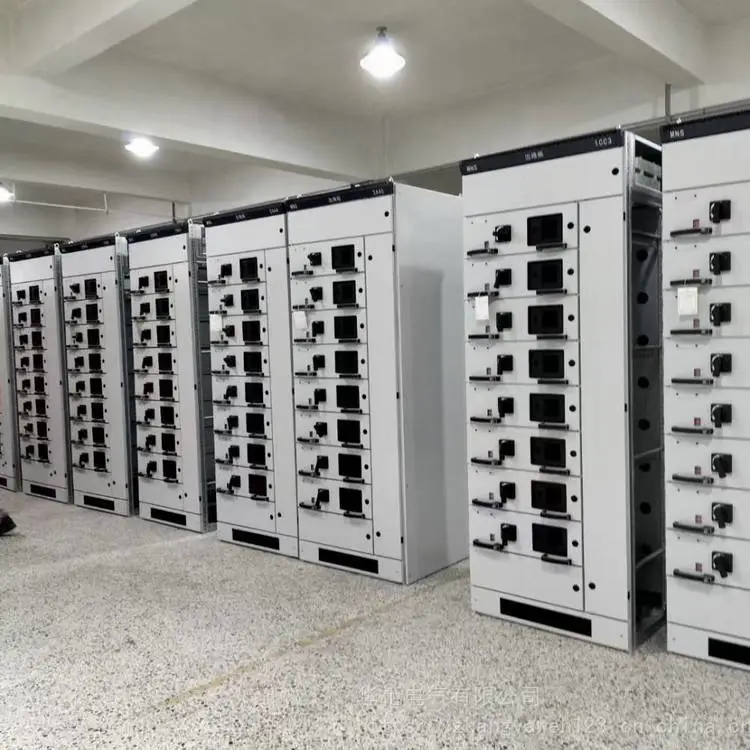

2、抽屉柜有效单元高度1800mm，抽屉单元高度为200mm/300mm/400mm/500mm/600mm等；

3、柜体上部为母线室、前部为电器室、后部为电缆进出室，各室间有钢板或绝缘板作隔离，以保安全；

4、柜内抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械联锁，只有手柄在分断位置时门才能开启；

5、MCC柜的抽屉具有三个位置：连接位置、试验位置、隔离位置；

6、材质可选用冷轧板、镀锌板、敷铝锌板制作；

7、开关柜门采用静电喷塑，使其表面具有抗撞击、外型美观（颜色可由用户自定）等优点。
