一、产品简介

无锡福盛柔性气动截流井

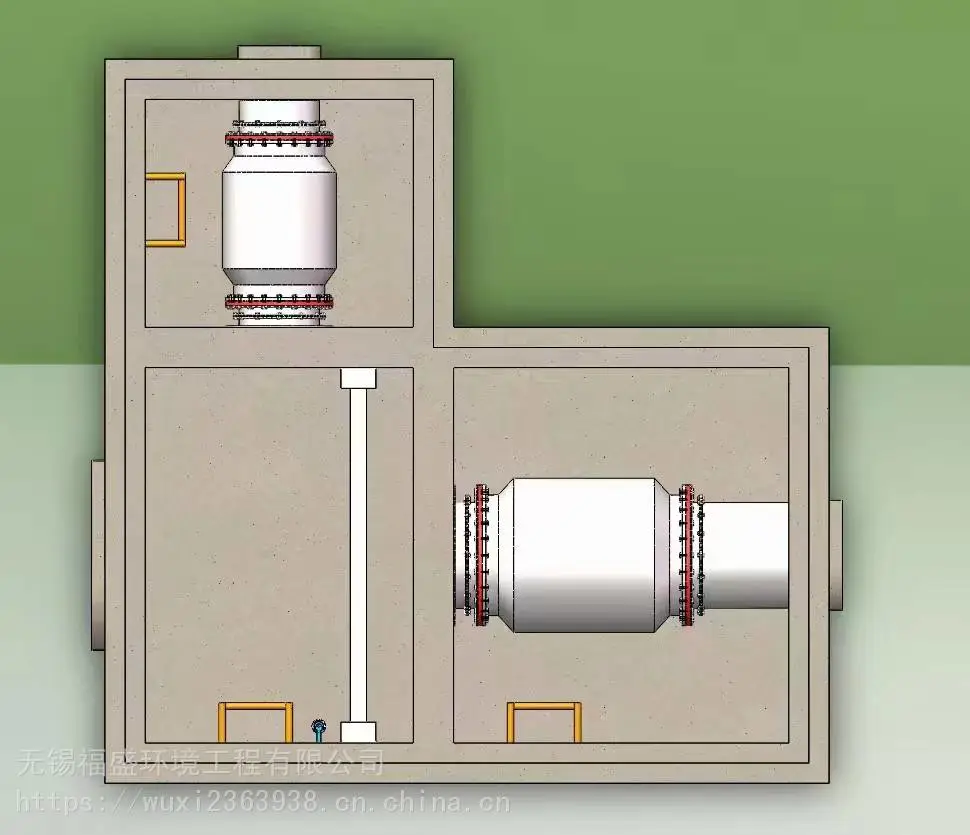

一种由气囊阀、空压机、驱动组件和电气控制系统的设备。是一种不占用上、下部建筑空间，适用于市政排水管道或截流井等构筑物中，可以拦蓄水位、截流和防倒灌，开启时不影响行洪的设备。采用压缩空气驱动，充气时截流或关闭，排气时开启。

二、基本要求

无锡福盛柔性气动截流井

柔性截流装置应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。

柔性截流装置选用的外购件应符合相应标准或技术文件的要求,附质保书或产品合格证，产品检验合格后，方可使用。材料应具有化学成分和力学性能的试验报告及出厂质量合格证明书。

柔性截流裝置闸框、套筒、导向组件等采用奥氏体不锈钢制造,不锈钢的化学成分和力学性能应符合 GB/T3280、GB/T4237、GB/T1220 和 GB/T12459 的规定。 密封件的物理力学性能应符合 HG/T3096 的规定。

螺栓、螺钉、螺母、锚栓等标准件应按承重力设计,其拉伸、压缩和剪切强度的安全系数不应小于3，机械性能应符号 GB/T3098.6、GB/T3098.15 的规定。 焊条的化学成分和力学性能应符合 GB/T983 的规定。截流装置成套机组各部件表面不应有明显的磕碰伤痕、变形等缺陷。

三、设计要求

1、橡胶密封件外观应光滑平直，不应有裂口，海绵状空腔及分层等缺陷，需

要拼接时，其接头应进行硫化处理，接口处不应有明显高低不平的接痕。

2、表面层应平整、光滑，颜色、光泽一致，涂漆层漆膜不允许有流挂、

起泡等现象。

3、控制柜内整体部件及布局为止整齐合理，布线均匀，不应有脱线、松

动等现象。

4、铭牌、标牌应固定端正、明 显、清晰，不得被油漆覆盖。

5、运行标识、警示标识应正确、端正、清晰、醒目。

6、柔性截流装置的结构尺寸和零部件安装尺寸应符合产品图纸的要求

7、设计压力不小于 0.4Ma 。

8、所有焊缝高度不小于最小板厚

9、采用耐弱酸碱(pH5~plH9)、***的复合橡胶。

10、拉断伸长率不小于7000 。

11、不应有裂口、海绵状空腔或分层等缺陷，无接口。

12、在工作水头下，挠度不应大于构件长度的 1/100 。

13、设计水头范围内，关闭状态不得有泄漏，双向止水。

14、橡胶内管排气完毕后，橡胶内管应与外套筒体贴。

15、柔性截流装置在断电情况下应可开启。

16、在正常工况条件下,柔性截流装置的工作噪声不大于 80dB(A)。

17、控制柜的制造应符合 GB/T 3797 中的有关规定。 控制柜面板的按钮、开关及仪表等应设置在易操作的的位置，且功能标识齐全清晰。

18、控制柜的内部配件应装配合理、结构紧凑、工艺完好、维修方便。

19、电控柜的电压等级应为 380v，三相五线制；且电压波动±10%时，电柜

应能正常工作。

20、设备的运行应同时具有手动和自动控制运行两种形式。 电气控制系统应设置可靠的机械和电气过载保护装置，并应设置报警系统。

21、报警内容：包括但不限于电源故障、相序错误、过热，当机组出现过载、过热、缺相、短路、以及密封泄漏等故障时，控制箱应立即自动切断故障水泵的电源，同时应有故障显示。
