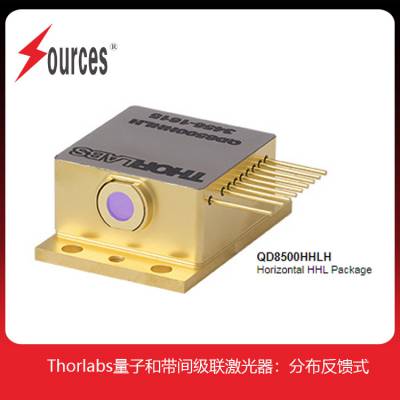

Thorlabs 分布反馈式量子级联激光器

特性

• 单波长分布反馈式量子或带间级联激光器(DFB QCL和ICL)

• 高热负载(HHL)封装使热控制和系统集成更简便

• 准直的激光光束通过通过楔形窗片出射

• 用于化学分析、传感和红外对抗技术

• 封装类型和波长(3-12 ?m)可定制，请联系我们

•



本页所售的中红外量子级联激光器具有高热负载(HHL)封装，具有行业标准的引脚分布和封装尺寸。每个封装包含一个内置热敏电阻和半导体制冷片(TEC)，可以主动控制温度，延长激光器的使用时间，还包括一个内置的非球面透镜，可以准直激光器的输出光束。

分布反馈式QCL和ICL激光器以明确的波长发射，广泛适用于化学传感和样品分析等应用。它们以单横模工作。通过调节输入电流和工作温度，激光器输出频率至少可在1 cm-1的窄范围内调节。发货前每个序列号的激光器都经过自动检测站对输出光谱、功率和L-I-V曲线的测量。这些测量数据如下方所示，激光器还会附带一份数据表。

我们的ICL发射的水平偏振光束波长为3.5 ?m，而QCL发射的垂直偏振光束波长为11 ?m。ICL通常还具有较低的电压要求和阈值电流，从而导致较低的光输出功率。相反，QCL会消耗更多功率，也具有更高的输出功率。

Thorlabs的一些高热负载DFB量子和带间级联激光器特别适用于气体传感和分析。一些高热负载量子级联激光器的发射波长非常适合光谱学中常研究的许多气体(详情请查看光谱标签)。这些DFB量子级联激光器***可在其调谐范围内达到zhi定波长且为单波长，从而可将波长调谐到特定的气体光谱。Thorlabs还提供ID3250HHLH带间级联激光器，可用于甲烷传感。

封装详情
从封装底部测量得到的光束出射高度为12.7 ± 0.13 mm。镀有增透膜的黑钻非球面透镜可以准直输出光束，之后通过楔形硫化锌(ZnS)窗片从封装射出。楔形窗片不仅可以阻挡返回激光芯片的背面反射，还会使输出光束相对正常情况向下偏移-2.0° ± 1.5°。我们库存的激光器都为封闭的，但不是wan全密封；我们也可提供wan全密封版本，详情请联系我们。

每个激光器都与它的安装座绝缘。这些激光器的热负载为38 W，所以必须安装在导热表面，以防止热量积聚。请注意，用于高热负载封装的第三方电线一般不会达到内部半导体制冷片的电流4.5 A。操作标签包含更多提示信息。这些QCL和ICL专门用于连续波输出。虽然也可实现脉冲输出，但是这种应用会限制电流调节，而且性能无法***。这些激光器的内部没有用于监测的光电二极管，因此无法在恒功率模式工作。

Thorlabs也为OEM应用专门设计了小型D-mount封装的量子级联激光器(12.0 mm × 4.5 mm × 2.8 mm)。

分布反馈式带间级联激光器，中心波长3.00 - 4.00 ?m，水平HHL封装

分布反馈式量子级联激光器，中心波长4.00 - 5.00 ?m，水平HHL封装

• 这些激光器以明确定义的波长发射，波长可在窄范围内调节。每个激光器都有不同的光学特性。如果下方没有您需要的波长，请联系我们。

• 不要超过光功率或驱动电流，无论先达到哪一个。请注意不同设备的电流值会有所差别。

•



DFB激光器的可定制波长
