一、产品简介

概述

    AMC16系列多回路监控装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。一个AMC16多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试；节约了用户的投资，降低了系统***。

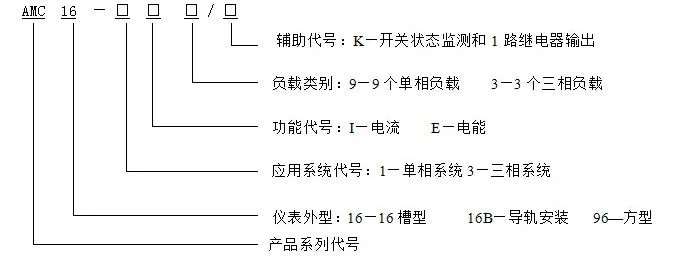

型号说明

1. AMC16系列多回路监控装置

功能：

      该系列产品可监测多个配出回路的电参数，能对回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并能对各个回路的开关状态进行监测。

应用范围：

      对监控要求较简单的配电出线回路

订货范例：

      具体型号：AMC16B-3E3

      技术要求：输入相电压AC220V；接线方式三相四线；输入电流AC 5A变比自设；3路三相回路检测；准确级0.5级。

      通讯协议：RS485接口 Modbus/RTU协议

      辅助电源：AC/DC220V

2. AMC16系列数据中心能耗监测装置

功能：

      该系列产品设计小巧，适应数据中心负载回路非常多的特点，实现监控回路的高度集成，能对数据中心中每个交流或直流负载实现***的监测。

应用范围：

      数据中心服务器电源监测与管理。

订货范例：

      具体型号：AMC16MA

      技术要求：输入相电压AC220V；进线电流AC 5A变比自设；出线电流变比AC100A/20mA；2路进线检测；36路单相（或12路三相）出线检测；1路开关量输出。

      通讯协议：RS485接口 Modbus/RTU协议

      辅助电源：AC220V

二、技术参数

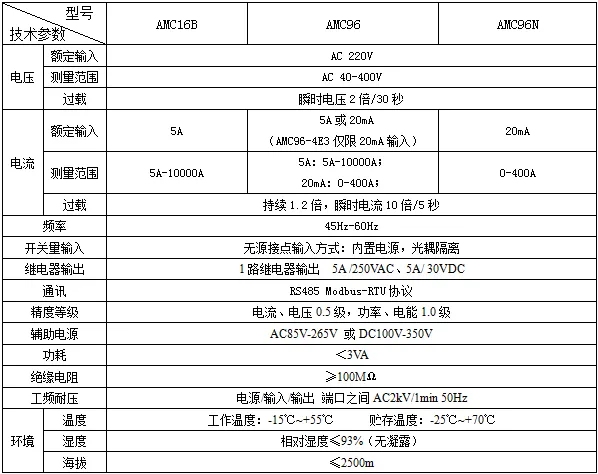

1. AMC16系列多回路监控装置

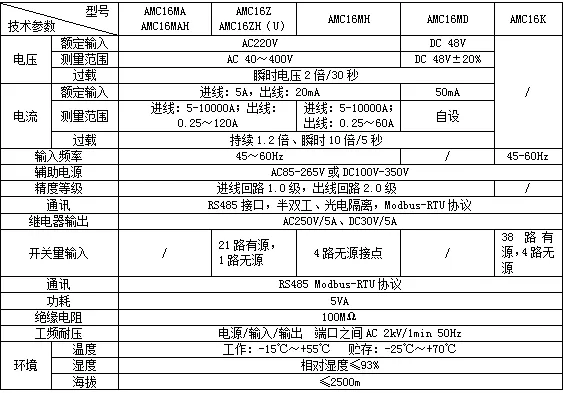

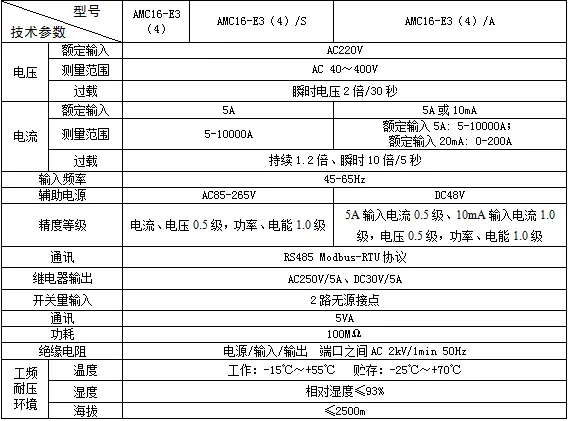

2. AMC16系列数据中心能耗监测装置

（一）

（二）

三、产品选型

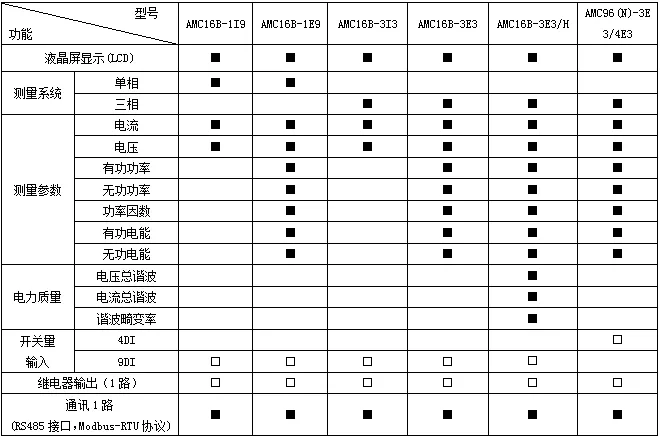

1. AMC16系列多回路监控装置

注：“■”为标配功能，“□”为选配功能。

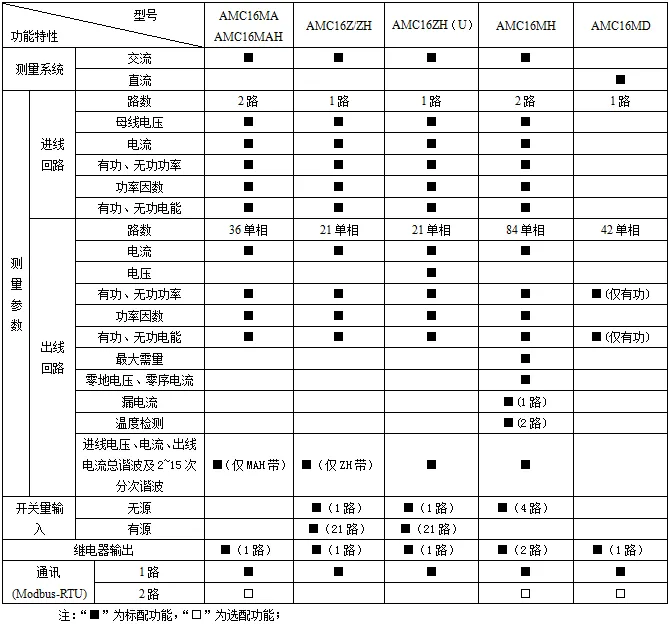

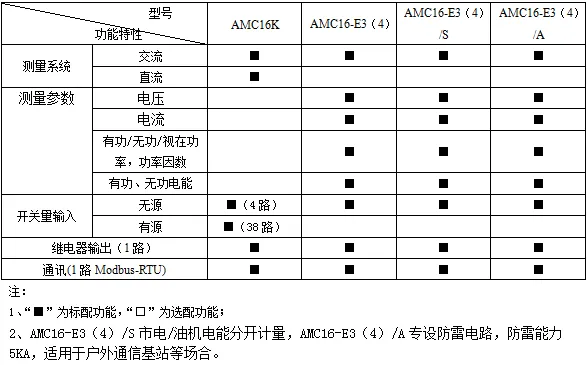

2. AMC16系列数据中心能耗监测装置

（一）

（二）

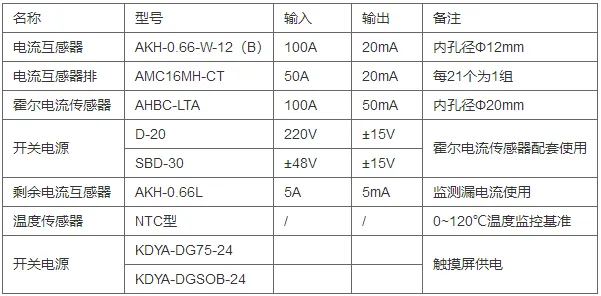

AMC16附件

四、外形尺寸

1. AMC16系列多回路监控装置

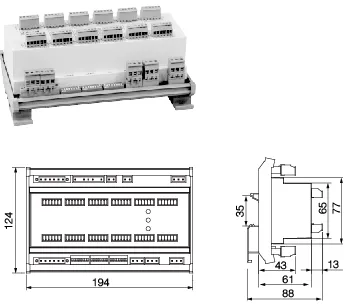

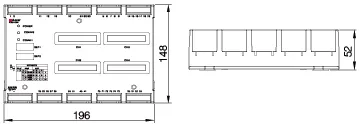

AMC16B多回路监控装置

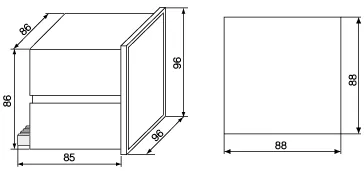

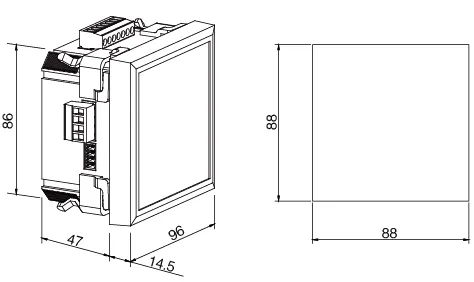

AMC96多回路监控装置

AMC96N多回路监控装置

2. AMC16系列数据中心能耗监测装置

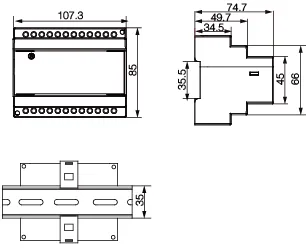

AMC16MA/MAH/MD

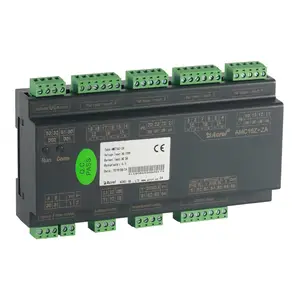

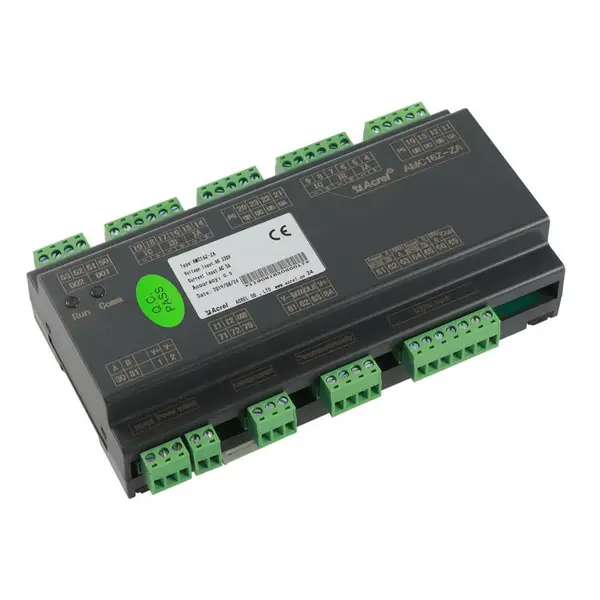

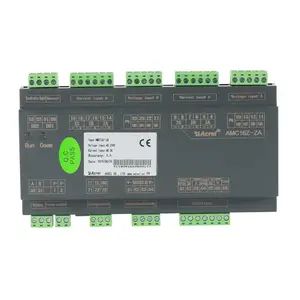

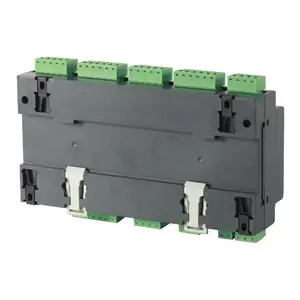

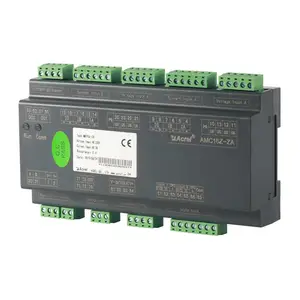

AMC16Z/ZH/K

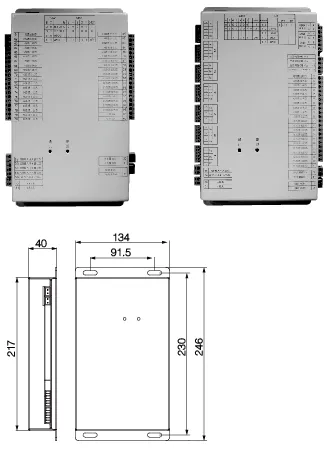

AMC16MH

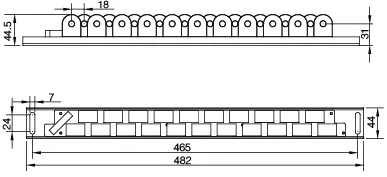

AMC16MH-CT

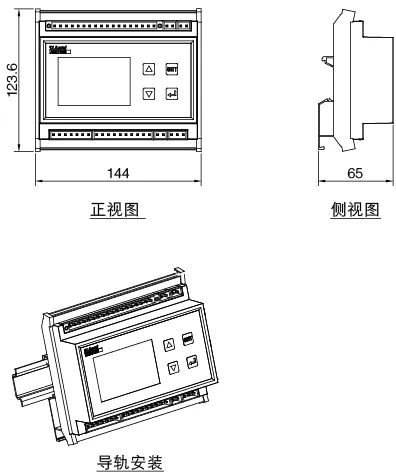

AMC16-E3(4)

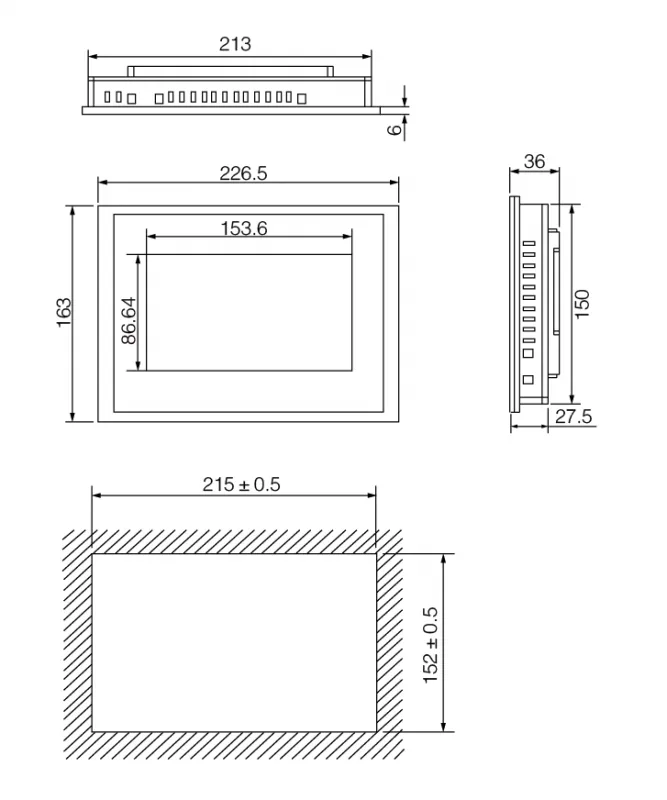

触摸屏
