PA尼龙造粒机 ABS塑料造粒机 PP造粒机PE造粒机设备介绍（品牌）

PA塑料(尼龙)   (聚酰胺)   英文名称:Polyamide

比重:PA6-1.14克/立方厘米  PA66-1.15克/立方厘米  PA1010-1.05克/立方厘米 成型收缩率:PA6-0.8-2.5%  PA66-1.5-2.2% 成型温度：220-300℃           干燥条件：100-110℃  12小时物料性能 坚韧,耐磨,耐油,耐水,抗酶菌,但吸水大. 适于制作一般机械零件,减磨耐磨零件,传动零件,以及化工,电器,仪表等零件尼龙6弹性好,冲击强度高,吸水较大尼龙66性能you于尼龙6,强度高,耐磨性好尼龙610与尼龙66相似,但吸水小,刚度低尼龙1010半透明,吸水小,耐寒性较好成型性能1.结晶料,熔点较高熔融温度范围窄,热稳定性差,料温超过300度、滞留时间超过30min即分解。较易吸湿,需干燥,含水量不得超过0.3%.

2.流动性好,易溢料。宜用自锁时喷嘴,并应加热。3.成型收缩范围及收缩率大,方向性明显,易发生缩孔、变形等。4.模温按塑件壁厚在20-90度范围内选取,注射压力按注射机类型、料温、塑件形状尺寸、模具浇注系统选定，成型周期按塑件壁厚选定。树脂粘度小时，注射、冷却时间应取长，并用白油作脱模剂。5.模具浇注系统的形式和尺寸，增大流道和浇口尺寸可减少缩水。

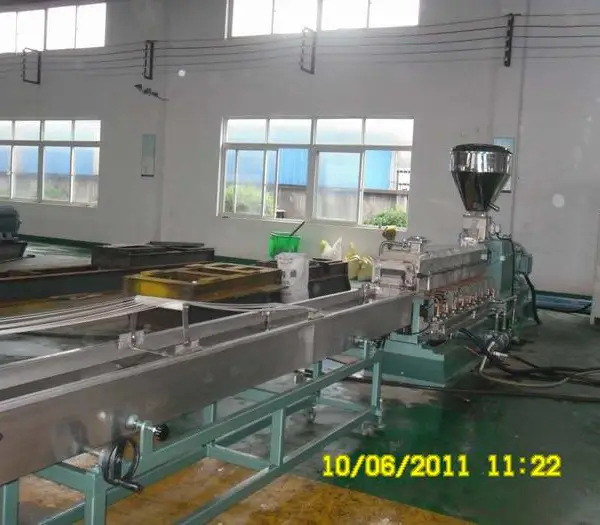

PA塑料造粒机工艺；双螺杆造粒机 高混机----螺旋自动上料机------双螺杆造粒机-------冷却水槽-------吹干机-------切粒；

ABS塑料造粒机设备介绍（品牌）

ABS塑料  (丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米         成型收缩率:0.4-0.7%         成型温度：200-240℃           干燥条件：80-90℃  2小时

物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.

2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.

3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度).对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。

ABS塑料造粒机工艺；高混机----双螺杆造粒机----螺旋自动上料机------双螺杆造粒机-------冷却水槽-------吹干机-------切粒；

PP造粒机设备介绍（品牌）

PP塑料  (聚丙烯)   英文名称:Polypropylene  比重:0.9-0.91克/立方厘米         成型收缩率:1.0-2.5%   成型温度：160-220℃    干燥条件：---

物料性能 密度小,强度刚度,硬度耐热性均you于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐模易老化. 适于制作一般机械零件,耐腐蚀零件和绝缘零件成型性能 1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解. 2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形. 3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形

4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中. PP塑料造粒机工艺；双螺杆造粒机 高混机----螺旋自动上料机------双螺杆造粒机-------冷却水槽-------吹干机-------切粒；

PE造粒机设备介绍（品牌）

PE塑料  (聚乙烯)    英文名称:Polyethylene  比重:0.94-0.96克/立方厘米         成型收缩率:1.5-3.6%   成型温度：140-220℃       干燥条件：---

物料性能 耐腐蚀性,电绝缘性(尤其高频绝缘性)you良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.成型性能 1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形. 2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统. 3.加热时间不宜过长,否则会发生分解,灼伤.

4.软质塑件有较浅的侧凹槽时,可强行脱模.

5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂.

PE塑料造粒机工艺；双螺杆造粒机 高混机----螺旋自动上料机------双螺杆造粒机-------冷却水槽-------吹干机-------切粒；
