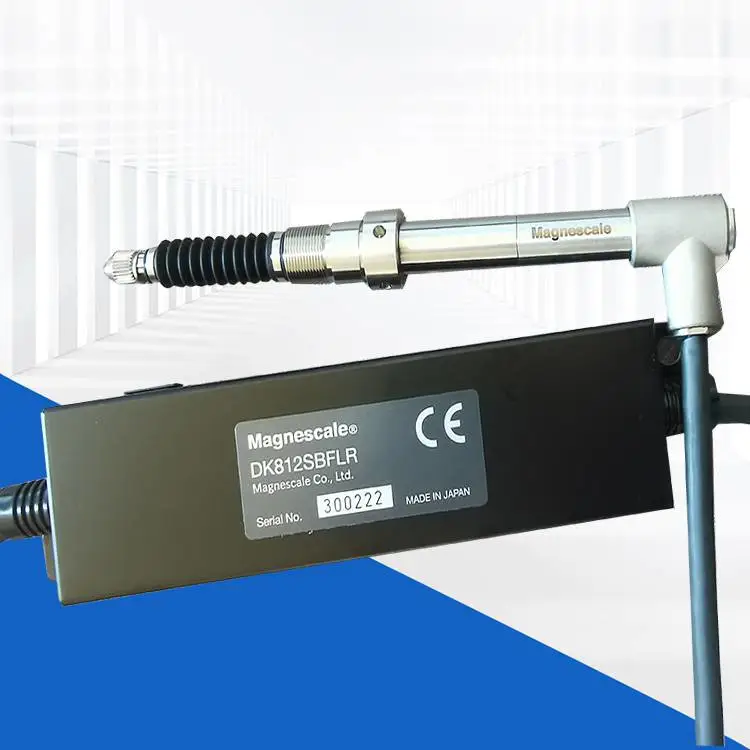

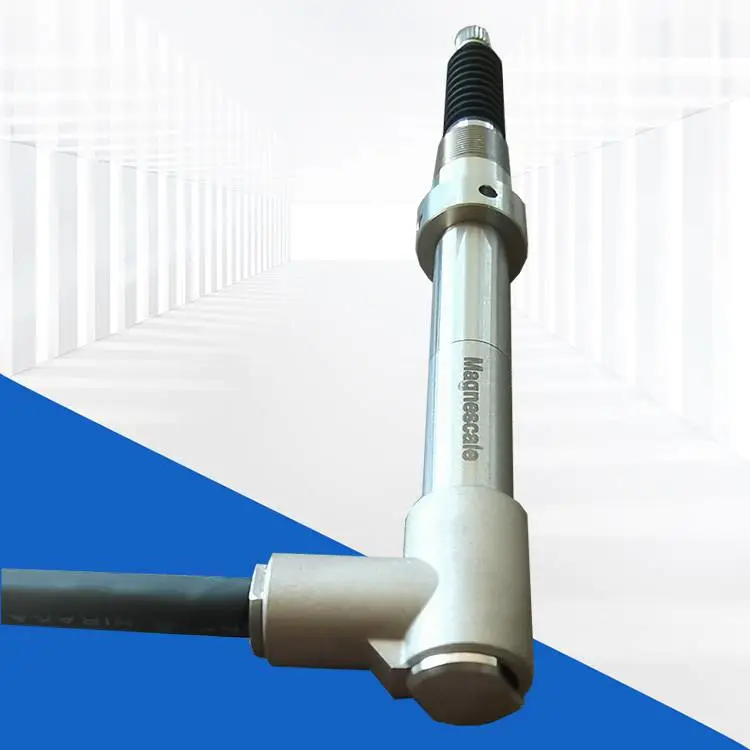

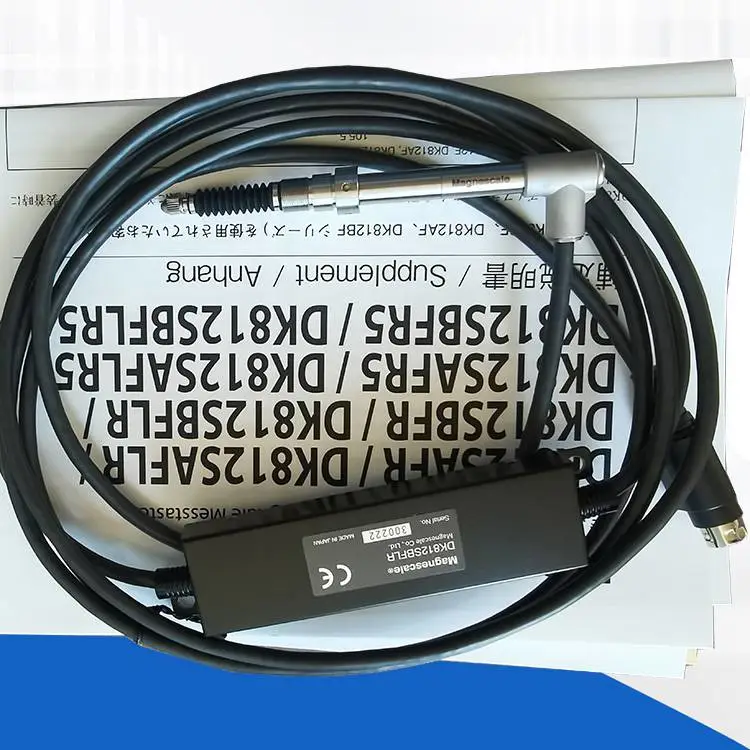

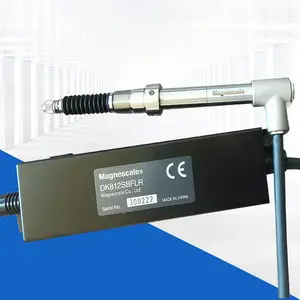

magnescale探规DK812SBFLR位移传感器

采用高耐用性的滚珠花键轴承，外形细长，阀杆直径为 φ8 mm。

我们信号处理技术使处理需要高精度和实时性能的测量成为可能。

特点

• 测量范围：5 毫米、12 毫米、30 毫米

• 大分辨率：0.1 ?m、0.5 ?m

• 精度：1 ?m pp 至 1.7 ?m pp（取决于型号）

• 大响应速度：0.1 ?m分辨率80 m/min，0.5 ?m分辨率250 m/min

• 轴承结构：采用耐久性优异的滚珠花键轴承，提高滑动性能

• 幻灯片数：3.2亿次以上（持续评价截至2021年1月）

• 防护等级：符合IP67（直型/直角型，附有空气管）

• 内置原点

• 输出信号：A/B相，原点（电压差动线驱动输出）

• 还有可以牢固固定的法兰型。
















• 主要规格
  * 1 不包括插值盒和连接器 * 2 直角型，连接 φ4 mm 管 * 3 不包括电缆段和插线盒 内容如有更改，恕不另行通知。
  型号名称	高分辨率型	通用分辨率类型
  DK812SAR DK812SALR DK812SAFR DK812SAFLR DK812SAVR	DK812SBR DK812SBLR DK812SBFR DK812SBFLR DK812SBVR	DK812SAR5 DK812SALR5 DK812SAFR5 DK812SAFLR5 DK812SAVR5	DK812SBR5 DK812SBLR5 DK812SBFR5 DK812SBFLR5 DK812SBVR5
  测量范围	12 毫米
  精度（20°C）	1 ?m pp	1.5 ?m pp
  测量功率（20°C）	向上：0.4±0.3N 0.6±0.5N（气动挤压型） 水平方向：0.5±0.3N 0.7±0.5N（气动挤压型） 向下：0.6±0.3N 0.8±0.5N（气动挤压型） 　　　　　　　　　　　　　　　　　　气压：在 0.055 兆帕
  大响应速度	80米/分钟	42米/分钟	250米/分钟
  原点位置	主轴移动 1 mm ± 0.5 mm 位置
  原点响应速度	与上述大响应速度相同
  输出	A/B/原点电压差分线驱动输出（基于EIA-422）
  主轴驱动系统	弹簧挤压（DK812SAR / SAFR / SBR / SBFR / SAR5 / SAFR5 / SBR5 / SBFR5） 气动挤压（DK812SAVR / SBVR / SAVR5 / SBVR5） 弹簧挤压/真空拉拔（DK812SALR / SAFLR / SBLR / SBFLR / SALR5 / SALR5 / SAFLR5 / SBLR5 / SBFLR5)
  防护等级 * 1	直型：IP67；直角型：IP64（IP67*2）
  抗振	100 m / s 2 (20 至 2,000 Hz)
  抗冲击性	1000 米/秒2（11 毫秒）
  工作温度限制	0至+ 50°C（无冷凝）
  储存温度范围	-20 至 + 60°C（90% RH 或***）
  电源电压	直流 5 V ± 5%
  能量消耗	1 瓦
  质量 * 3	约 30 克
  输出电缆长度	2.5米
  手写笔	硬质合金球形安装螺钉 M2.5	钢球面安装螺钉 M2.5

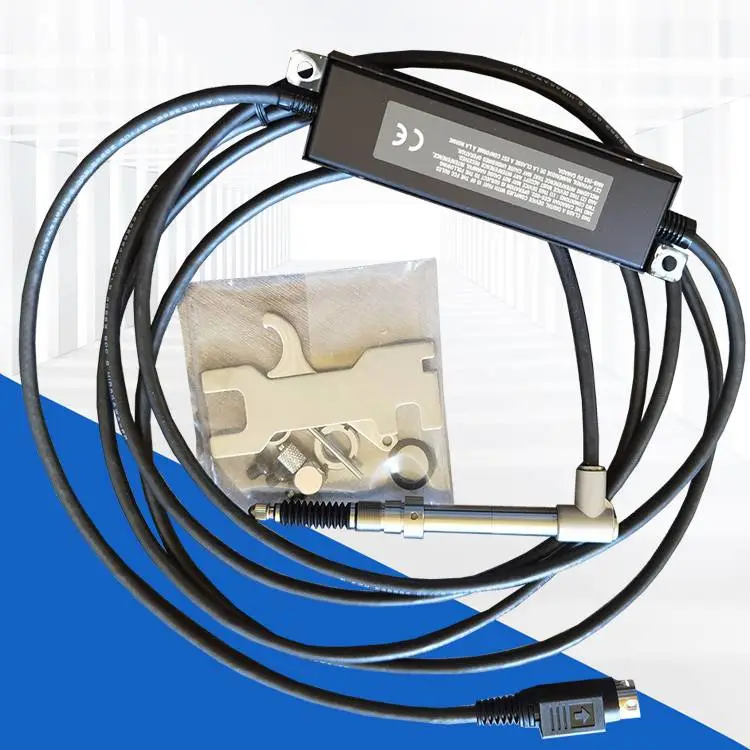

  配件	使用说明书 + P M4 x 5 2 个螺丝 拧紧螺母、卡箍扳手、波形垫圈、1 个安装销（*** DK8 ** S * F **） 1 个软管弯头（*** DK8 ** S * L ** ）） 1 个扳手
