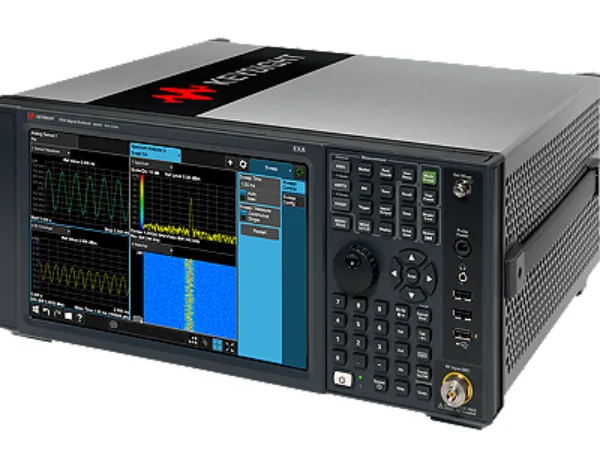

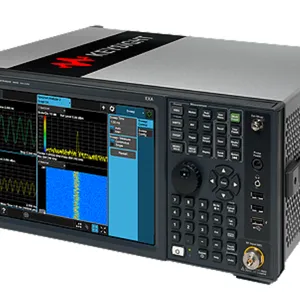

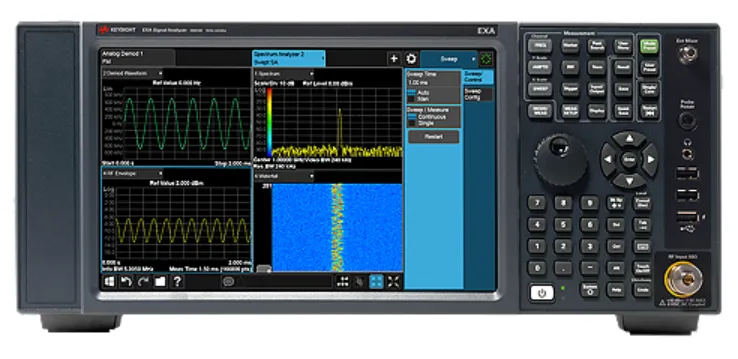

N9010B EXA 信号分析仪

主要特性与功能：

利用***的信号分析工具，应对基本的信号表征

借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量

 X 系列测量应用软件添加重要功能

可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解。

主要技术指标：

频率：无

频率选件：3, 7.5, 13.6, 26.5,32,44 GHz  使用混频器时可达1.1THZ

分析带宽：40 MHz

带宽选件：25 MHz（标配），40 MHz

实时带宽：无

实时带宽选件：无

1 GHz 时的 DANL；-172 dBm

1 GHz 时，10 kHz 频偏处的相位噪声：-109 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声；-109 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声；-136 dBc/Hz

总体幅度精度：±0.27 dB

 三阶截获（TOI），1 GHz 时：+18 dBm

 1 GHz 时的三阶动态范围：112 dB

应用——通用:

89600 VSA 软件 、模拟解调 、噪声系数 、相位噪声 、脉冲 、激励响应 、MATLAB

应用——蜂窝:

GSM/EDGE 、LTE/LTE-Advanced 、NB-IoT 、W-CDMA/HSPA/HSPA+

应用——无线连通性:

Bluetooth (BR/EDR/LE4.2/5.0) 、Short Range  Communications (ZigBee, Z-Wave) 、WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频：无

性能水平：◆◆◇◇◇◇

标准衰减器衰减范围：60 dB

标准衰减器步进；10 dB

*** 截获概率的***信号持续时间：无

信掩比 > 60 dB 时的可检测信号持续时间：无

无杂散动态范围：无

 多域带宽；无

显示视图：无

触发：电平 、射频猝发 、线路 、外置 、周期

使用频率模板触发的应用软件：无

2 GHz 时的 DANL，不配备前置放大器：-150 dBm/Hz

10 GHz 时的 DANL，不配备前置放大器：-147 dBm/H

基本选件

频率范围：

N9010B-503    10HZ~3GHZ

N9010B-507    10HZ ~7.5GHZ

N9010B-513    10HZ ~13.6GHZ

N9010B-526    10HZ ~26.5GHZ

N9010B-532    10HZ ~32GHZ

N9010B-544    10HZ ~44GHZ

前置放大器：

N9010B-P03    3GHZ

N9010B-P07    7.5GHZ

N9010B-P13    13.6GHZ

N9010B-P26    26.5GHZ

N9010B-P32    32GHZ

N9010B-P44    44GHZ

分析带宽：

N9010B-B25    25MHZ(标配机)

N9010B-B40    40MHZ

性能选项：

N9010B-DP2    2GB捕获存储器

N9010B-EA3    3.6GHZ电子衰减器

N9010B-FP2    快速功率,高达40MHZ带宽

N9010B-MPB    微波预选旁路

N9010B-TDS    时域扫描

N9010B-NF2    地板噪声扩展

N9010B-FSA    精细分辨率步进衰减器

N9010B-EDP    增强型显示装置

N9010B-PFR    ***频率基准

N9010B-CR3    中频输出连接器

N9010B-EMC    基本电磁兼容功能

应用软件：

N9063C        模拟解调测量应用软件，多点触控应用界面

N9067C        脉冲测量应用软件，多点触控应用界面

N9068C        相位噪声测量应用软件，多点触控应用界面

N9069C        噪声系数测量应用软件，多点触控应用界面

N9071C        GSM/EDGE/EVO 测量应用软件，多点触控应用界面

N9073C        W-CMMA/HSPA/HSPA+测量应用软件，多点触控应用界面

N9077C        802.11a/b/g/j/p/n/ac/af/ah/ax测量应用软件

N9080C        LTE/LTE-Advanced FDD测量应用软件

N9082C        LTE/LTE-Advanced TDD测量应用软件

N9084C        短程通信测量应用软件

N9081C        蓝牙测量应用软件

N6141C        EMI测量应用软件

N9054C        VMA矢量调制分析应用软件
