Y945Y智能一体化直行程电动高温高压蒸汽减压阀 产品说明

减压阀是一种将出口压力调节到低于进口压力的控制阀。用于减低系统中某一分支液压油路的压力，以满足液压设备执行元件的需要，电动减压阀进口，由直行程电子式电动执行机构和直通单座阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力的连续调节。当管道压力很高，或者要求降压幅度较大的减压场合，不可用自力式减压阀，必须采用电动减压阀。

电动减压阀进口适用于对泄露量要求严格、阀前后压差低及有一定电动减压阀通过调节一次侧流体的动压头，达到控制减压阀后压力的目的。本类阀门在管道中一般应当水平安装。常见于各种液压控制系统、夹紧系统、辅助系统及润滑系统中。减压阀按调节要求的不同，减压阀分为定值减压阀、定比减压阀和定差减压阀。定压减压阀用于控制出口压力为定值，使液压系统中某一部分得到较供油压力低的稳定压力；定比减压阀用来控制它的进、出口压力保持调定不变的比例；定差减压阀则用来控制进、出口压力差为定值。
应用： 与节流阀组合作调速阀，使通过节流阀的流量基本不受外界负载影响。

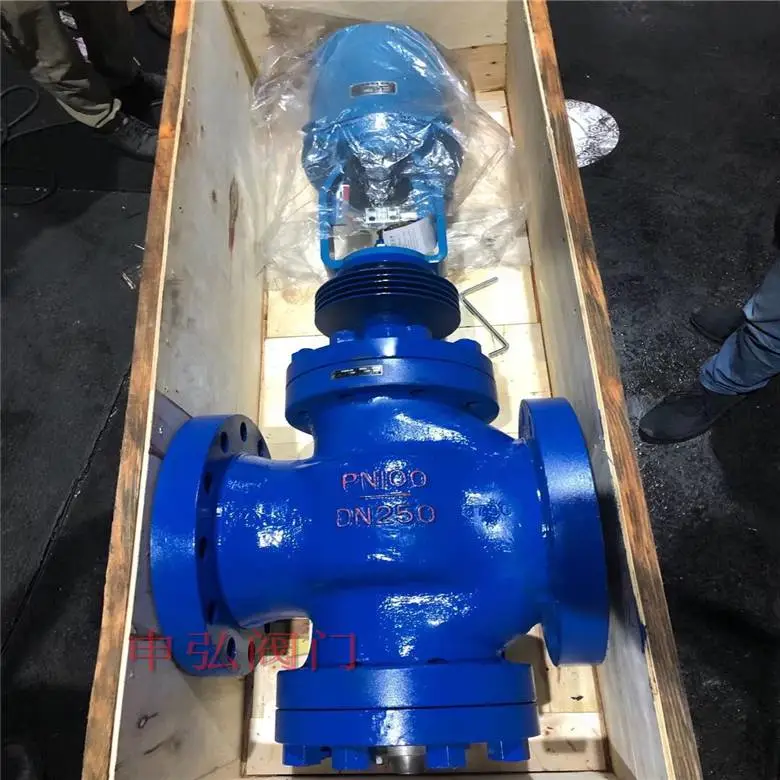

Y945Y智能一体化直行程电动高温高压蒸汽减压阀
Y945Y电动高温高压蒸汽减压阀阀体材质：
碳钢,不锈钢,合金钢
GB/T 12229 WCB
设计参数：
阀体设计条件：PN25-100 DN50-400
*大工作温度：
饱和蒸汽
WY945 t≤ 250℃
WYS945 t≤ 425℃(带散热片)

Y945Y智能一体化直行程电动高温高压蒸汽减压阀

Y945Y智能一体化直行程电动高温高压蒸汽减压阀压力控制范围

Y945Y电动高温高压蒸汽减压阀流量系数Cv

主要技术参数和性能指标

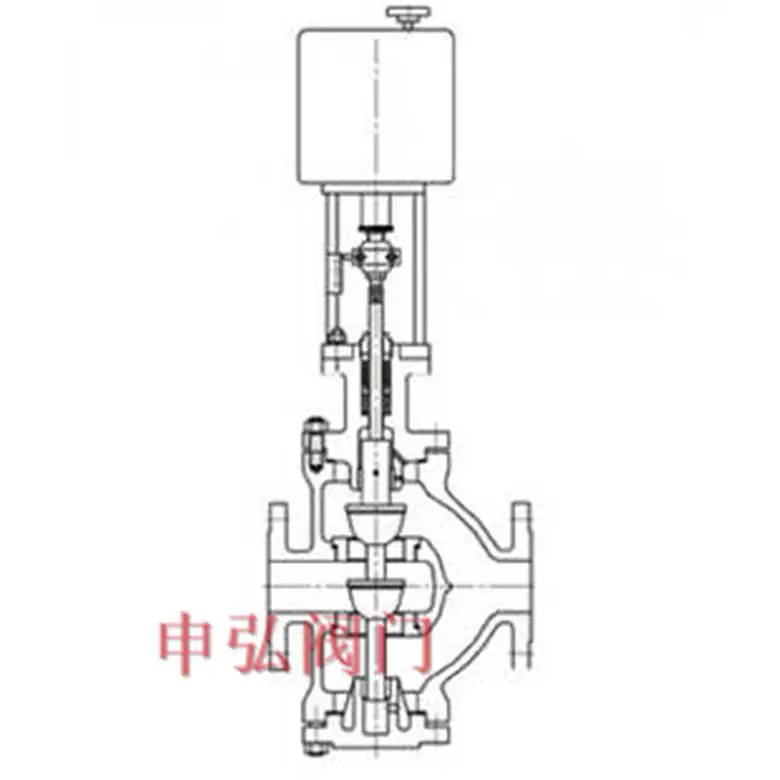

Y945Y智能一体化直行程电动高温高压蒸汽减压阀

Y945Y智能一体化直行程电动高温高压蒸汽减压阀

  自力式调节阀是这几年技术更新与工程应用推广比较快的一种自控阀门，在空调供暖、市政给排水及化工等领域得到了广泛的应用。它无需电力、气源等外来能源，仅靠介质自身的力量即可实现对温度、压力、流量等参数的较***的控制，在能源日益紧张的今天，它的意义不言自明。而且，它只需在调试时设定好，以后即可完全自动控制，不需要另外的传感器和控制器，既方便控制，又可节约设备成本，实在是一种***的新型控制阀，预计在以后的工业自动化控制中有着越来越广阔的市场。现结合本人多年的控制阀生产与使用经验，谈谈自力式调节阀的具体选型，聊陈管见，以期抛砖引玉。

Y945Y智能一体化直行程电动高温高压蒸汽减压阀工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

Y945Y智能一体化直行程电动高温高压蒸汽减压阀减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

Y945Y智能一体化直行程电动高温高压蒸汽减压阀操作规程和安装技术

1.遵循正确的安装技术

应自始至终遵循调压阀(调节阀)生产商的安装具体指导和留意点。这儿对典型性的安装具体指导作简易梳理。

2.阅读文章操作指南

在安装闸阀中间，先阅读文章具体指导指南。具体指导指南详细介绍该商品及其安装前和安装时要留意的安全性事宜及防范措施。依照指南中的手册去做有利于确保安装的简单和取得成功。

3.确定管道清洁

自力式调节阀管路中的脏东西将会会毁坏闸阀的密封性表层或乃至阻拦阀心、球或蝶板的健身运动而导致闸阀不可以正确地关掉。以便减少风险状况产生的概率，需要安装闸阀前清理全部的管路。确定已消除管路污渍，金属材料碎渣、焊穿和其他脏东西。此外，要查验管路法兰盘以***有一个光洁的密封垫表层。假如闸阀有螺栓连接端，要在管路阳外螺纹上刷上***的管路密封胶。不要在阴外螺纹上涂密封胶，由于在阴外螺纹上不必要的密封胶会被挤入阀身体。不必要的密封胶会导致阀心的卡塞或脏污的堆积，从而造成 闸阀不可以一切正常关掉。

4.查验调压阀(调节阀)

尽管闸阀生产商们会采用一些流程避免运送毁坏，但这类毁坏還是有可能产生的，且能够 在安装以前发觉和通告。

不必安装早已了解在运送和储放时损坏的闸阀。安装以前，查验并去除全部运送挡块、安全防护用管接头或密封垫表层的外盖，查验油路板內部以***不会有脏东西。

5.选用优良的管接实践活动

绝大多数的自力式调节阀(调节阀)能够 安装在一切部位，可是，最一般 用的方式是将电动执行器竖直置放并坐落于闸阀的上端。假如电动执行器水准安装是务必的，则考虑到对电动执行器提升一个附加的竖直支撑点。应***那样安装油路板：流体力学流入与流入箭头符号或具体指导指南所标示的方位一致。

6.***在闸阀的上边和下边留出充足的室内空间便于在定期检查维护保养自力式调节阀时非常容易地拆装电动执行器或阀心。室内空间间距一般 能够 从闸阀生产商评定的尺寸图上寻找。针对活套法兰的油路板，***法兰盘面***地指向以使密封垫表层匀称地触碰。在法兰盘对之后，缓缓的扭紧地脚螺栓，最终以交叠方式扭紧这种地脚螺栓

正确地扭紧能防止造成不匀称的密封垫负荷，并有利于避免泄露，也有利于防止法兰盘毁坏或乃至开裂的概率。当联接法兰盘和阀门法兰材料不一样时，这类防范措施就看起来至关重要。

安装于自力式调节阀(调节阀)上下游和中下游的引压管有利于查验总流量或气体压力。将引压管收到***弯管、缩径或扩径的接管段处。这类部位可将因为流体力学流场而造成 的不***性减到最少。用1/4或3/8英寸(6-11mm)的水管把电动执行器上的工作压力插口联接到控制板上。维持较短的联接间距，并尽量避免管材和弯管的总数以降低系统时间落后。假如该间距务必较长，那麼能够 在调压阀(调节阀)上应用一个定位仪或增压机。

Y945Y智能一体化直行程电动高温高压蒸汽减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
