| 加工定制：是 | 类型：折臂式升降式高空作业车 | 最大举升高度：18米m |
| 品牌：江铃 | 型号：jx | 起吊重量：1000kg |
| 外观颜色：黄色 | 发动机型号：jx | 平均使用油耗：10L/100km |

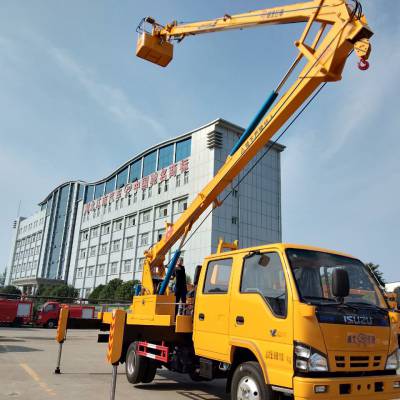

高空作业车主要特点：
1、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高；
2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、回转机构采用可调节式，方便调节；
4、转台双向 360°回转，采用了***的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
6、下车与上车互锁，操作安全、可靠；
7、上车操作通过节流阀实现无极调速；
8、吊篮采用外置拉杆机械式调平，更加稳定和可靠；
9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
4、 主要技术参数 | ||||||
上 | 臂架形式 | 三节折臂 | ||||
臂架 | 材料 | 型材Q345B/4mm | ||||
装 | 臂架截面 | 四边形 | ||||
起伏角度 | 0°-70°(相对水平面) | |||||
基 | ||||||
作业高度 | 13m | |||||
本 | 作业高度时 | 3m | ||||
作业幅度 | ||||||
作业工况 | ||||||
配 | 作业幅度 | 6.2m | ||||
作业幅度时 | 8.6m | |||||
作业高度 | ||||||
置 | ||||||
回转 | 双向 360°连续回转 | |||||
3
|
| 起吊质量 | 1000Kg | ||||||||
起吊高度 | 6.8m | |||||||||
吊钩 | 1T | |||||||||
吊臂 | ||||||||||
支腿型式 | 前后H 型 | |||||||||
支腿材料 | 型材Q345B/5mm | |||||||||
支腿 | 支腿跨距 | 纵向（mm）：3240，横向（mm）：3180 | ||||||||
液压锁 | 四个支腿都带双向液压锁 | |||||||||
后支腿频闪灯 | 黄色；两只 | |||||||||
材料 | 优质碳钢及型材，铺 3 ㎜防滑花纹钢板 | |||||||||
工具箱 | 1200*400*500；模具冲压门，带不锈钢门锁 | |||||||||
车厢 | 围栏 | Φ20 不锈钢管 | ||||||||
踏步 | 驾驶室侧带上下踏步 | |||||||||
侧、后防护 | 优质碳钢冷弯型材；强度高 | |||||||||
轮罩 | 注塑模具成型，美观，强度高 | |||||||||
立臂 | 低合金钢板拼焊组成 | |||||||||
转台 | 回转支承 | 单排四点接触球式带外齿，QWD730.20 | ||||||||
减速机 | 涡轮蜗杆式，CW-28 | |||||||||
马达 | BMP-50 | |||||||||
额定载荷 | ≤200Kg | |||||||||
尺寸 | 长 X 宽X 高（mm）：1080X620X1150 | |||||||||
吊篮 | ||||||||||
调平形式 | 外置拉杆机械调平 | |||||||||
保险带 | 一副 | |||||||||
调平装置 | 机械调平，拉杆外置 | |||||||||
液压油箱 | 65L；带液位表 | |||||||||
齿轮泵 | 定量泵，流量 25ml/r | |||||||||
液压系统 | 工作压力 | 带压力表；16MPa | ||||||||
液压阀组 | 集成电磁阀组 | |||||||||
油缸 | 12 只；带双向平衡阀或液压锁进行锁止，***安 | |||||||||
全 | ||||||||||
支腿 | 手动操作，各支腿可单独可调，上下车互锁 | |||||||||
操作方式 | 手动和电动结合 | |||||||||
操作系统 | ||||||||||
臂架动作 | 转台和吊篮电动双位操作 | |||||||||
发动机启动、熄 | 转台和吊篮双位操作 | |||||||||
火 | ||||||||||
|
| 发动机油门 | 手动拉线 | |
油 漆 | ***油漆；颜色光滑，线条美观； | ||
标识及标牌 | 清晰、醒目、****** | ||
整车出厂：出具正规底盘合格证、整车合格证、全国统一机动车上户发票、随车工具、车辆质保手册、全国服务站名录等。
作业工况图
