1.1 适用范围与用途

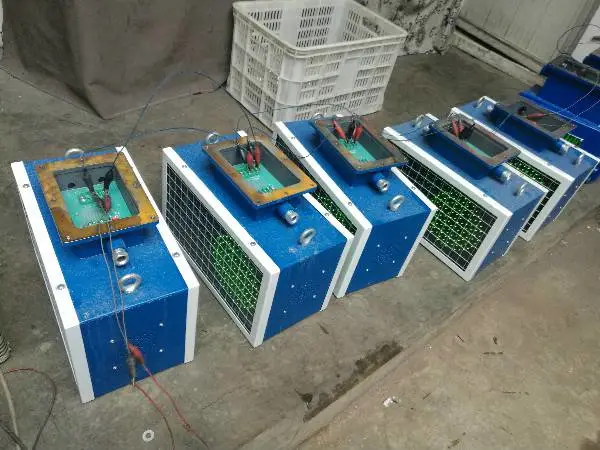

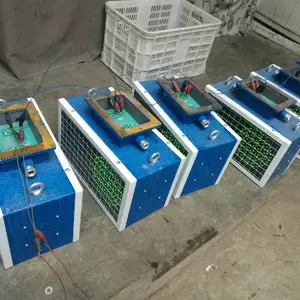

KXB127矿用隔爆兼本安型语音报警器(以下简称报警器)结构上为隔爆兼本安型设计，该报警器主要用于煤矿井下、露天煤矿、选煤厂等工作场所，为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用。

报警器按 Q/XZDQ02-2018 等标准设计、制造和检验，产品质量符合上述标准规定。

1.2 使用环境条件

报警器在下列环境条件下应能正常工作：

a) 环境温度；0℃～40℃；

b) 平均相对湿度≤95％（+25℃）；

c) 大气压力；80～106kPa；

d) 环境噪声不大于75dB；

e)井下有甲烷、煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2 型号含义及分类

2.1  型号含义

KX   B  127

额定工作电压：127V

主要特征代号：报警器

产品类型代号：矿用信号设备

2.2  分类

防爆型式：矿用隔爆兼本质安全型；

防爆标志：Exd[ib]I Mb。

3 基本参数

3.1 额定工作电压：127V A,额定功率≤50W。

3.2 本安参数：

开路电压：DC13V；输也电流：550mA；工作电压：DC13V；工作电流≤200mA

4电气性能

4.1语音声级强度:不小于85dB（A）；

4.2语音信号：“正在行车，不准行人”或定制；

4.3光信号：黑暗中20m远清晰可见；

4.4输入信号：1路高低电平信号，低电平≤0.5V,高电平≥6V；

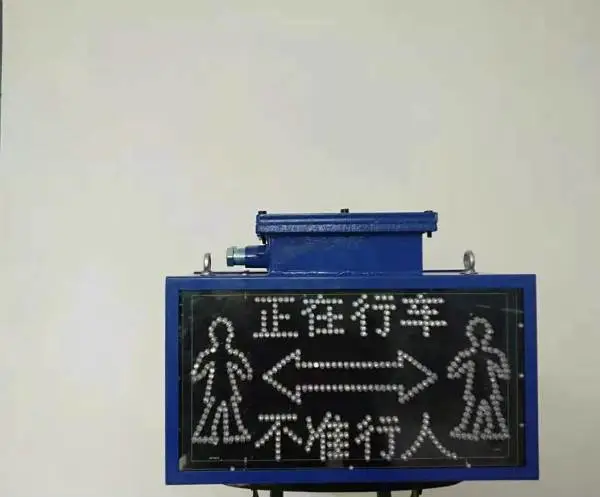

4.5功能：输入低电平信号时，报警器语音报警，并显示红色警示语：“正在行车，不准行人”或定制，输入信号变为高电平后，语音报警持续报警5次后消失，显示变为绿色人形图案。

3 结构特征、基本参数及主要功能

3.1 结构特征

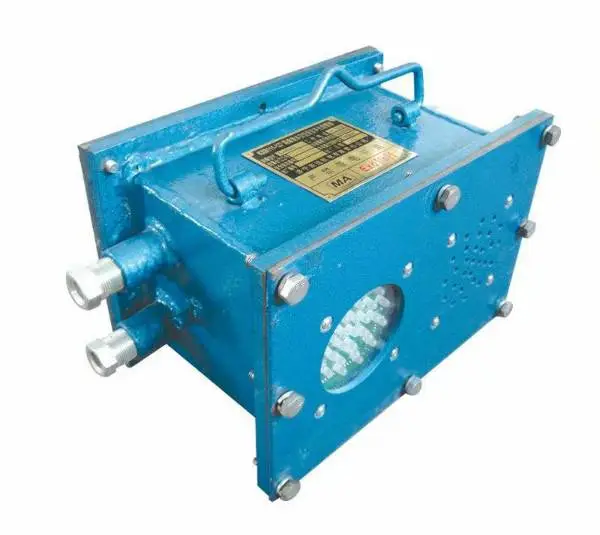

     报警器结构上为隔爆兼本安型。主要由隔爆腔、本安腔、隔爆腔线路板、本安腔线路板等组成。壳体采用优质钢板焊接而成。原理图见附图1，接线图见图2。

3.2 外形尺寸：406mm×310mm×206mm，重量：15kg。

3.3 基本参数

a) 额定工作电压：127V AC；

b)音响强度： ≥85 dB；

c) 光信号：黑暗中20m可见，并可分辨颜色；

3.4 功能：

3.4.1报警器的接线端子“A”、“B”、“C”为非本安接线端子；当接线端子“A”与“C”短接2~4次（打点2~4下），报警器红灯闪亮（闪光频率30±5次/分钟，断续比1：1），扬声器发出语音报警。当控制接点短接一次（打点1下），报警器扬声器停止报警，红灯熄灭，绿灯常亮。

3.4.2报警器的接线端子“+”、“K1”、“K2”、“-”为本安接线端子；当“-”与“K1” “K2”短接时，报警器红灯闪亮，扬声器发出语音报警。延时10~20S后，报警器扬声器停止报警，红灯熄灭，绿灯常亮或闪亮。

4 安装、使用及维护

4.1 使用前应仔细阅读本说明书。

4.2 使用过程中，严禁带电开盖。

4.3 接装电缆电线前应核对网路电压是否与主机额定电压一致，并检查零部件有无损坏现象，如有，应修复或更换后才能接线。

4.4 应在切断电源前提下接装电缆电线，（维修时也应切断电源前提下拆装电缆电线）。

4.5 应将电缆电线正确地牢固地接在接线柱上，不得有松动现象，并应检查电气间隙和爬电距离是否符合标准规定。

4.6 凡不接电缆线的通口端均应用密封圈、堵板、垫圈、压紧螺母或压盘堵住、压紧，以免影响防爆性能。

4.7 使用维护过程中应注意保护隔爆面不受损伤和锈蚀。

4.8 定期检查引入装置密封圈、接合面处密封垫，若发现密封圈、密封垫有老化现象应立即更换。

4.9 报警器电源电压127V为非本安端子，安装使用及维修过程中小心触电;电源保险管是主机的保护性部件，不得随意更改其规格型号，出现故障时应先检查保险管是否损坏，更换保险管时应先停电后更换。

4.10 定期检查引入装置密封圈、接合面处密封垫，不得丢失引入装置中的密封圈,若发现密封圈、密封垫有老化现象应立即更换。

4.11 维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

4.12 接线图及原理图见附录。

5常见故障及处理方法

6. 注意事项：

1、安装和操作前请仔细阅读本说明书。

2、设备连接必须严格按说明书要求进行。

3、在爆炸性气体环境中使用时，需遵守相关的防爆设备操作规程。

4、非专业人员不得开机修理。

5、检修本电源时,不得改动原电路参数及条件,不得改动电气元件的规格和型号。

6、不得带电拔插集成电路或更换元件。

7、井下严禁开盖。

8、本安电源输出之间不得串并联使用且不得同时向两路电源共地的设备供电

7．包装

8.1．包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。

8.2．包装箱内应有下列文件和附件：

a. 装箱单；

b．产品合格证；

c．使用说明书（应符合GB9969.1-2008的规定）。

8．随机附件及文件

报警器出厂时，包装内包括以下内容：

a、 报警器一台

b、 说明书一本（本书）

c、 合格证一份

9．运输及贮存

9.1在运输过程中不允许碰撞或重压，并应防止雨水侵入。

9.2不使用时，应存放在温度0℃～+35℃ ，相对湿度小于80%，通风良好，无腐蚀气体的库房内；长期不使用时，应包装存放，搬动中避免剧烈振动和冲击；

单位：邹城市兴中电器制造有限公司

地址：山东省邹城市古庙街17号

邮编：273500

电话：0537-

传真：0537-

电子信箱：

附图1  原理图(框图)

附图2  接线图
