一、产品简介

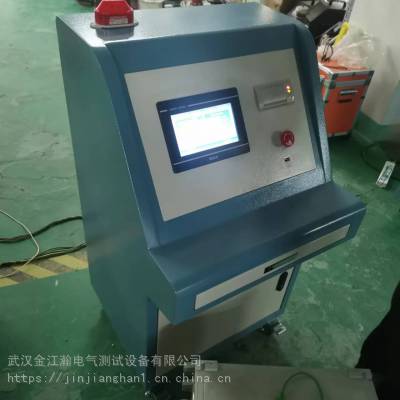

电容器充放电试验仪由控制柜和高压柜两部分组成，主要用于电子设备用固定电容器、电力电容器等各种耐压1.25kV以下类型电容器的充放电试验测试。由于采用了计算机为本试验仪的智能测控中心，使仪器在测量精度、过程控制精度、可靠性、自动化程度等各方面较同类试验设备都有很大的提高。具有自动测试、自动稳压、自动处理试验结果等功能。控制界面简洁美观，操作极为方便。本仪器满足《GB/T 2693-2001电子设备用固定电容器 ***部分-总规范》、《GB/T GBT 12747.1-2004自愈式并联电容器 ***部分：总则-性能、试验和定额-安全要求》标准中规定的试验技术要求。
二、主要技术参数
1、试验电压：直流（0～2500）V可任意设定，电压、电流的允许误差小于±5%。
2、充电时间：（1～99）s 可任意设定，允许误差小于±3%。
3、放电时间：（1～99）s 可任意设定，允许误差小于±3%。
4、限流电感：（0.2～10）μH可调，并***足够的负载能力，允许误差小于±10%。
5、短路充放电时负载电容：（ 0～2000）μF（2500V MAX）。
6、带电感充放电时负载电容：（0～5000）μF（1500V MAX）。
7、自动采集充放电电压、电流数据，实时显示电压电流曲线。

1. 自动计时、自动循环重复***轮次试验，自动计数试验次数。

9、试验方法：短路（直通）充放电法、带电感（限流）充放电法。
三、安全保护设计
1、上电系统自动复位。
2、电源间断保护。
3、高压仓开门跳闸。
4、急停按钮。
5、仓门电磁锁保护。
6、上限保护。
7、电源保险线。
8、仪器的操控与试验分离。
9、接地保护（主机后外板）。
四、使用条件
1、仪器使用环境应干燥通风，无粉尘、无腐蚀性气体、无影响耐电压强度及引起沿面漏电爬弧的化学物质。
2、环境温度:10℃～40℃。
3、相对湿度:20％～80％。
5、电源:220Ｖ±10％，50±1H,负荷容量：10kVA。
6、接地电阻4Ω。
