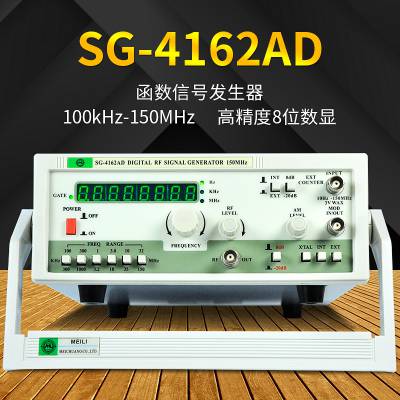

供应MCH美创SG-4162AD 100kHz-150M函数信号发生器

技术参数

A）   高频信号发生器

频率范围…………A 100KHz - 300KHz

                         B 300KHz -1000KHz

                         C 1MHz –3.2MHz

                         D 3.0MHz –10MHz

                         E 10MHz –35MHz

                         F 32MHz –150MHz

                         (三次谐波达到450MHz)

频率精度………………………读数精度为小数点后三位

高频输出..................100mVrms,（约在35MHz）

输出控制..................0dB/20dB及微调

调制......................内部1KHz

                         外部50Hz–20KHz，（在小于1Vrms）

    音频输出...........................................1KHz（固定）,最小1Vrms

晶振HC-6/u座…………………….供1－15MHz适用于HC-6/u座的晶振使用。（不包括）

电源…………………………………220Vac±10%50Hz

B)频率计

  频率范围……………………………低频10Hz到10MHz

                                             高频10MHz到150MHz

  输入电压……………………………小于50mV

  输入电压………………………约小于3V有效值

  闸门时间……………………………1s

  ***度………………………………低频1Hz /高频10Hz

  输入阻抗……………………………低频1MΩ/高频50Ω

  工作温度......................0到40℃

特征描述

1. 信号发生器频率范围100KHz~150MHz
2. 8位数字显示内部或外部信号的频率
3. 内置频率计，可测外部信号频率10Hz~150MHz
4. 带内外部调制

使用说明

1． 准备操作

1） 电源开关设在“关”。

2） 连接电源线，插上插头。

3） 将高频信号输出线接在“输出”端。

4） 选择频率范围，调节频率旋钮使达到所需频率。

5） 输出线应尽可能的短，以免吸收到不希望有的噪声。长的屏蔽线会降低高频段的频率响应，尤其在使用方波时。

2． 连接

当信号线接到输出端时，红色线是高电位（或称火线），黑色线为地线并跟机箱连接。

若高频信号要接在接收器的天线输入端，应串接一个50到200Ω的电阻。若用棒状天线接收，在测试线上接一个用电线绕几圈的线圈，把信号耦合到天线。

当检测高频和中频放大电路时，中间要经过一个1－5pF的小电容，以免产生失谐效应。

注意：当直接连接测试电路时，确保被测电路中没有高的直流电压。不然的话，可根据频率串接一个0.05μF－100pF的电容。

 包装清单

主机x1,电源线x1，合格证x1，说明书x1

用途/应用领域

SG-4162AD函数信号发生器适用于电子线路及脉冲电路的科研和实验
