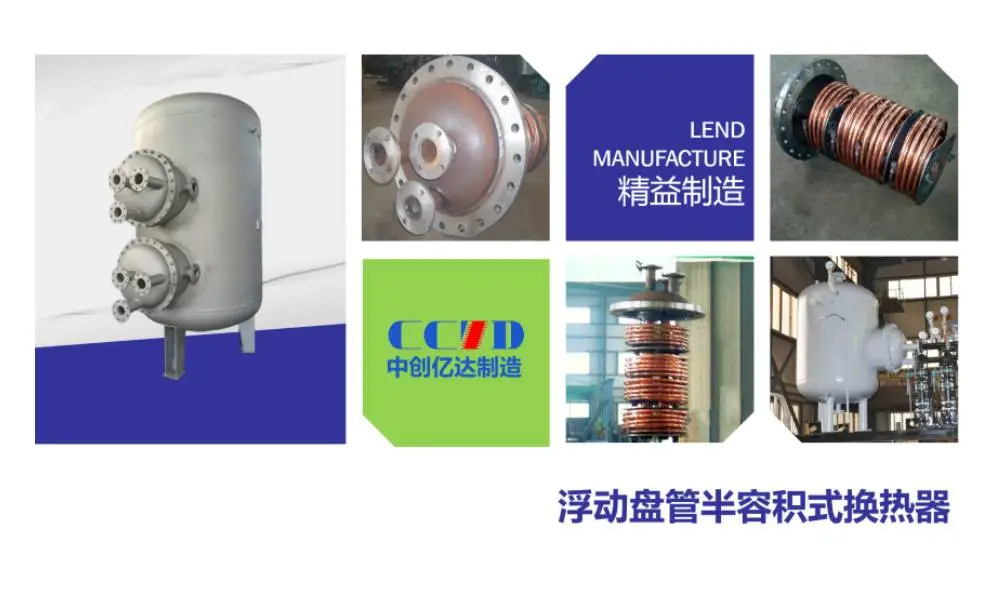

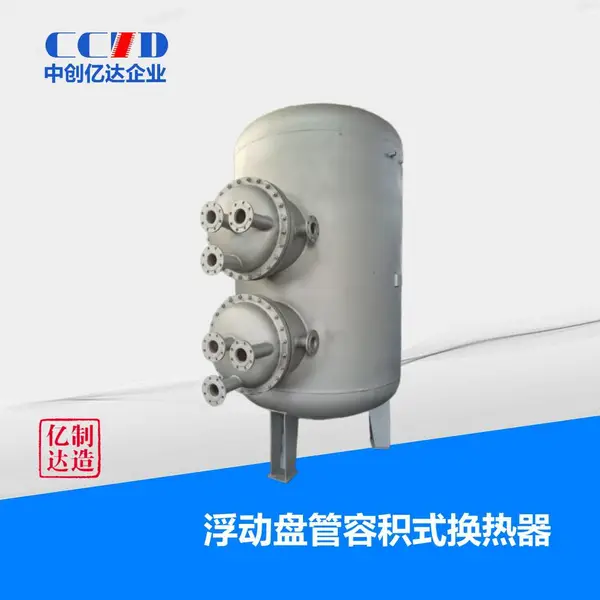

浮动盘管半容积换热器

容积式换热器、半容积式换热器、浮动盘管式换热器

 1、别名：（半）容积式水水换热器、（半）容积式汽水换热器、（半）容积式水加热器、导流型（半）容积式换热器、导流型（半）容积式水加热器、浮动盘管容积式换热器、浮动盘管式汽水换热器、水平浮动盘管换热器；

2、用途：酒店、小区、体育馆、泳池、集中供热水洗浴用；

3、材质：壳体碳钢衬SUS444/SUS304不锈钢、壳体碳钢衬铜皮（1.0mm）、壳体SUS304不锈钢、壳体SUS316L不锈钢、

               换热管为紫铜管、不锈钢管；

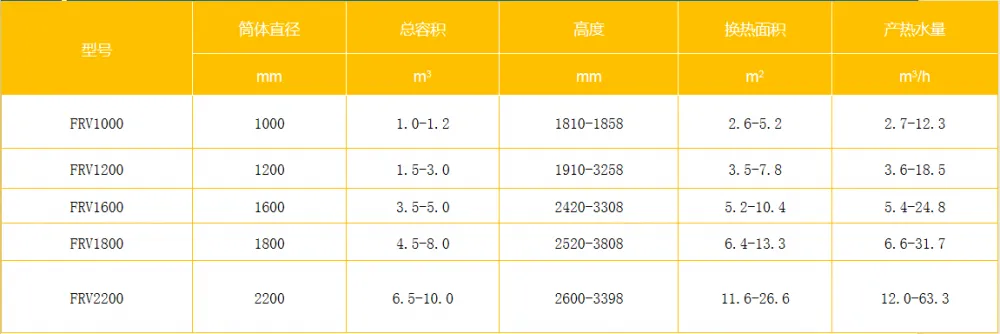

4、容积：0.5m3-15m3；

5、类型：立式、卧式、容积式、半容积式、浮动盘管型（DFHRV）；

6、压力：管程0.4MPa、0.6MPa、1.0MPa、1.6MPa；壳程0.4MPa、0.6MPa、1.0MPa、1.6MPa；

7、热源：太阳能、蒸汽锅炉、热水锅炉、空气型热泵；

产品概述

浮动盘管换热器是一种间接换热器, 传热部分采用铜管, 把传热管做成螺旋状浮动置于壳体内, 所以称为浮动盘管。浮动盘管换热器是近年来国内生活热水集中供热系统中较典型的设备。浮动盘管散热器选用了悬臂浮动盘管的形式，蒸汽在加热热水的过程中，盘管的上下浮动使盘管周围的水流破坏了层流传热。大大提高了传热能力，传热系数K≥3000W/㎡℃，同时由于水流的冲刷作用使管能悬臂自由浮动，胀缩自如，因而不易结水垢，若在长期使用过程中，积累了少量水垢，通过管子的膨胀，将能自动脱垢，因而长期使用换热能力不下降，效果良好。

设备组成

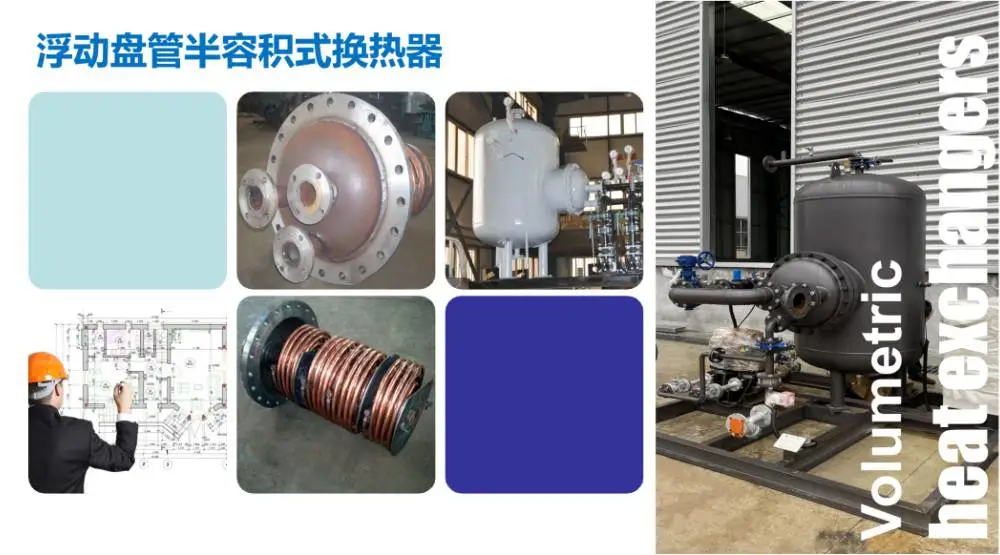

浮动盘管换热器由上下端盖，外筒，蒸汽导入管，凝结水导出管及浮动盘管管束组成。其中上下端盖，外筒由***碳钢制成，浮动盘管管束由紫铜管经多次成形制成。蒸汽由蒸汽导入管进入并联浮动盘管，在盘管内凝结放热后进入凝结水导出管，凝结水导出管的下部有凝结水过冷装置，水由设在下端盖的进水管导入，经折流后进入筒体，自下而成，被加热后，由设在上端盖上的出水管流出。

应用范围

浮动盘管换热器可应用于工业及民用建筑如化工、炼油、造船等工厂及宾馆、饭店、写字楼、学校科研楼、沂源门诊病房等建筑的采暖、空调、热水供应系统中的锅炉房、换热站房、空调机房中做换热设备。

产品特征

1、换热器的壳体有普通钢板和不锈钢板两种，传热管束均为紫铜管。

2、换热器的管程设计压力蒸汽型0.1-0.9MPa，水--水型≤1.6MPa;壳体分别配备0.6MPa、1.0MPa、1.6MPa三种规格。

3、由于本换热器传热好，必须在换热器蒸汽进口管路上安装温度调节器(即温控器)，以控制蒸汽流量和热水出水温度。

4、换热器的运输及安装，必须用吊车等起重设备，严防滚动，换热器应与基础固定牢固，防止运行时产生振动，换热器四周应留出维修位置。

5、采用结构浮动盘管束，提高了传热能力，同时自动脱垢能力大提高；

6、管束可采用活接头联接，减少了焊接点，维修也更方便；

7、结构紧凑，体积小，占地面积少。

技术特点

1、强化传热

螺旋形铜盘管采用悬臂固定结构，当热媒介质(饱和蒸汽或高温水)流经管内时，盘管产生高速往返运动，强制换热管周边水形成扰动，从而***增加了传热膜系数a0，减少管外壁流体热阻1/a0,提高了总传热系数K。

2、自动除垢

设备运行中由于盘管高速浮动，水垢很难沉积敷着于管外壁上;同时由于盘管随温度变化而产生伸缩现象，即使管外壁形成了少量水垢也会自动脱落(可定期由排污口排出罐外)，解除了传统烦琐的除垢工艺，因此，换热器可以长期保持状态运行。

3、自动温控

本设备配置"自动温度调节器"，可连续自动检测出水温度，并指令控制阀调节进入盘管内的蒸汽(或高温水)量，因此，即使负荷波动，出水温度仍可保持在整定值的±2℃范围内。

4、减少占地

该设备结构紧凑，占地面积约为同功能列管式换热器的10%左右，不仅降低了造价，有效利用空间，而且便于运输和吊装。

订制特别材质、换热面积和工作压力等级的浮动盘管换热器。
