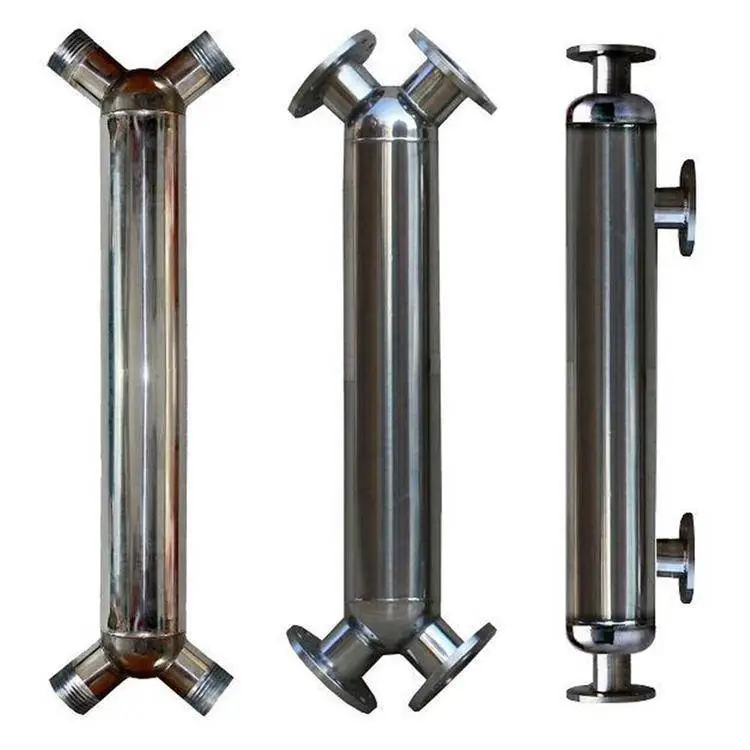

结构构成

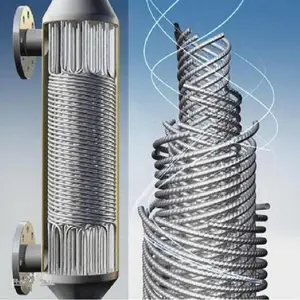

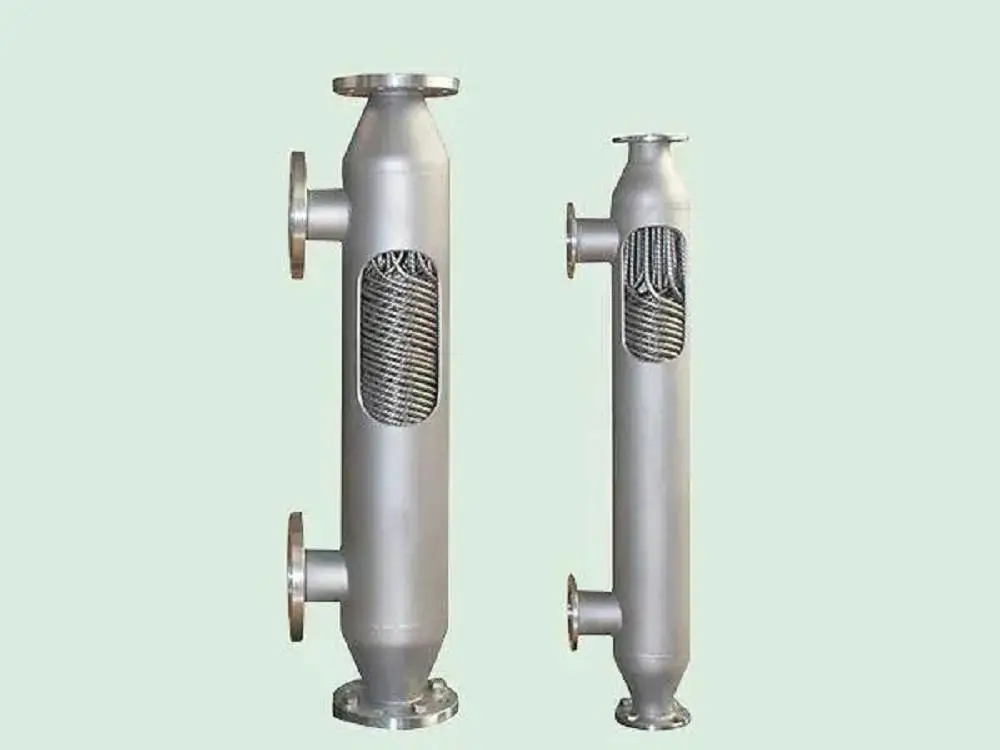

缠绕式换热器是在芯筒与外筒之间的空间内将传热管按螺旋线形状交替缠绕而成，相邻两层螺旋状传热管的螺旋方向相反，并采用一定形状的定距件使之保持一定的间距

缠绕管可以采用单根绕制，也可采用两根或多根组焊后一起绕制。管内可以通过一种，称单通道型缠绕管式换热器；

也可分别通过几种不同的介质，而每种介质所通过的传热管均汇集在各自的管板上，构成多通道型缠绕管式换热器

缠绕管式换热器适用于同时处理多种介质、在小温差下需要传递较大热量且管内介质操作压力较高的场合，如制氧等低温过程中使用的换热设备等。

技术特色

缠绕管式换热器相对于普通的列管式换热器具有不可比拟的优势，其适用的温度范围 广，适应热冲击，能够自身消除热应力，紧凑度非常高，由于自身具有特殊的构造，使得其流场充分发展，不存在流动死区， 其中最特别的是，通过设置多股管程（壳程单股），能够在一台设备内满足多股流体的同时换热。绕管式换热器是在芯筒与外筒之间的空间内将传热管按螺旋线形式交替缠绕而成的，相邻两层螺旋状传热管的螺旋方向是相反的，并采用具有特殊形状的定距件，使之能够保持一定的间距。

技术特色缠绕管式换热器的三大技术特色或者说是技术精髓为：精准的换热管间距、合理的管层数量以及层间距、全自动化的机器人焊接流程。

1、 精准的换热管间距不绣钢管材因为其材质的而导致了在弯曲或者缠绕的时候很难具有塑性，为实现所有换热管的间距都是统一的这要求带来了很大的困难，这就要求我们在加工时需要完备的技术和丰富的经验，而正是原装进口的高精度设备和***的缠绕工艺为我们机械的生产提供了基础。

2、 合理的管层数量以及层间距在换热管束缠绕时，每层相对的管径都在发生着变化，盘绕角度又要保持一致，要***每根换热管的长度基本相同确实是很难做到的。而设计师设计出了每层换热管不同数量，以及合理的层间距就***地***了这—难题，同时也解决了复杂换热条件下的流道要求。

优点

1、结构紧凑，单位容积具有较大的传热面积。对管径8~12mm 的传热管，每立方米容积的传热面积可达100~170平方米。

2、 可同时进行多种介质的传热。

3、 管内的操作压力高。

4、 传热管的热膨胀可自行进行补偿。

5、 换热器容易实现大型化发展。

应用

国内主要应用领域，缠绕管式换热器在我国主要应用于化肥合成氨装置(美国德士古工艺)中甲醇洗工段，在全国共有近 20套此类装置，每套装置中有6台绕管式换热器。在国内，缠绕管换热器主要应用在同时处理多种介质、在小温差下需要传递较大热量且管内介质操作压力较高的地方，如制氧等低温过程中使用的换热设备等。

除此以外，在其他领域应用也有许多，例如，蒸馏回流系统，浓缩系统，精馏系统，尾气余热回收系统， 中药提取系统，高温瞬时灭菌系统，CIP清洗系统，民用暖通系统，工艺物料的加热和冷却等等。

正常换热器的使用寿命大概为12年至20年左右，一般情况下企业可以根据实际情况和使用寿命期限来有计划的进行调试或者更换。如果管理不到位机器就很容易出现故障，那样会给企业带来很大的经济损失。

在国外，缠绕管式换热器被广泛应用于大型空气分离装置的 过冷器及液化器(如，液体氧、液体氨装置)。林德公司曾在合成氨甲醇洗系统中推出的缠绕管式换热器系列设备就充分发挥了该种换热器的实际作用。
