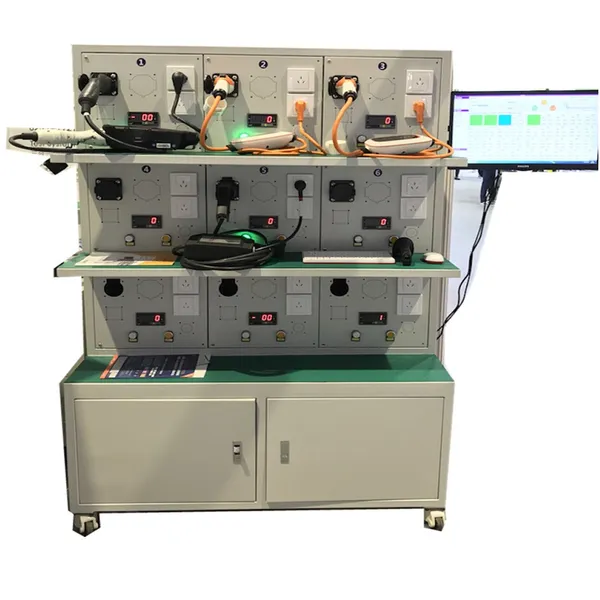

一、交流充电桩智能老化测试架（馈能式）设备用途及适用产品

设备简介

（1） 本交流充电枪老化测试架方案采用了***的电脑控制与馈能负载,测试系统更加智能节能环保等特点。

（2） 智能：软件自动监测老化，故障或不良自动切断电源并提示报警信息

（3）  设备自动短接故障样品，其它工位继续测试

（4） 节能：采用馈能负载实现电能回收，以实现节能

（5） 环保：电能回馈电网，不产生大量的热量，避免试验场所环境温度升高

（6） 追溯：测试数据可数据实时查询和追溯

 适用产品

? 用于单相交流充电枪桩老化测试，确保产品出货符合要求。适用于符合GB/T 18487.1-2015、IEC 62196-2-2016、SAE J1772-2017、SAE J1772-2017 电动汽车交流充电枪/桩产品老化测试；

? 标准：单相美标

? 负载电压：单相 AC 0～300V  （外部输入，电源用户自备）

? 负载电流：1～40A 连续可设置

二、老化测试架功能介绍

1. Delta德尔塔仪器结合BYD需求研发设计一款简单易操作的交流充电桩老化测试架，支持多种标准、支持单三相充电桩，支持国标单相/三相、欧标单相/三相、美标。各标准各选配、单三相可选配。

2. 2层货架双面设计，每面可老化10个产品，共20路，连接负载可20路串联测试，可实现任意一路老化或多路串联老化。（同1路中，欧标、美标和国标不能共用；20路当中，欧标、美标和国标可以混用（注意：单三相不能混用）；每个老化架最多支持20路；老化测试架通道可根据用户使用情况扩充。每路具备充电控制开关、电压电流显示、充电指示灯。（旁路开关闭合时，相应指示灯呈绿色）老化台架分为上下两层，测试架底部安装有脚轮，方便移动。

3. 采用老化台架与负载分离模式，负载部分能独立使用，应用于其它产品测试，负载可选配电阻负载、回馈式节能负载。

三、交流充电桩智能老化测试架（馈能式）设备配置及技术参数

1. 老化测试工位数量：每组二层，每层 5 工位，共 2 组背靠背，总计 20 工 位   ；

（备注：老化测试工位可以根据客户的要求定制！）

2. 负载要求：每组接入 0～40A 智能电控负载，采用馈能负载；

3. 供电插座：每工位配备 接线端；

4. 每10工位配1路负载，共2路负载

5. 充电插座：每工位配备单项交流充电国标插座（美标、欧标选配）；

6. 模拟充电：模拟充电枪丛连接到充电整个过程

7. 参数设定：工业电脑管理系统，负载电流和测试时间等参数在电脑中自由设定；

8. 存储要求：老化数据自动对应每个产品条码存储，可生成电子报表打印输出；

9. 数据上传：与 MES 系统对接，数据可以上传我公司追溯系统，可以随时调阅；

10. 工作电源：AC220V/50Hz，老化电源，AC380V/50Hz

11. 设备尺寸：长 1800mm X 宽 1200mm X 高 1620mm

四、馈能负载介绍

负载采用馈能负载，馈能式负载又叫能量回馈型电子负载，与普通电阻负载相比，它的工作方式是利用电力电子变换技术在完成测试功率实验的前提下，将被测电源的输出能量循环再生利用，将电能无污染的回馈电网，既节约了能源又不产生大量的热量，避免了试验场所环境温度升高的问题。

五、系统测试软件

该系统软件具有一键测试，其测试的所有结果可记录查询，具有二维码扫描功能，可进行产品测试数据的追溯，操作台按人体工学进行设计 ，设备可进行自检。

? 操作软件采用中文界面，简单易学；

? 电脑化操作，所有测试一次完成

? 可与 MES 系统相连

? 可扫码测试

? 测试数据可追溯性

? 测试数据可以自动保存为 EXECL 或者 TXT 文档

? 测试步骤介绍：

1． 打开测试软件：测试软件有2个管理层级。2．选择老化程序规格、输入工单号、老化批次、操作员名称、输入登陆密码。3．扫码启动测试（出现重码软件会提示）。4．老化测试：老化过程中会显示：产品标签号码、老化时间、老化电压、老化电流、老化状态。
