是否进口:否 | 加工定制:否 | 类型:- |
品牌:- | 型号:M385468/SP33520A-26 | 频率:-MHz |
电平:-V | 外形尺寸:-mm |

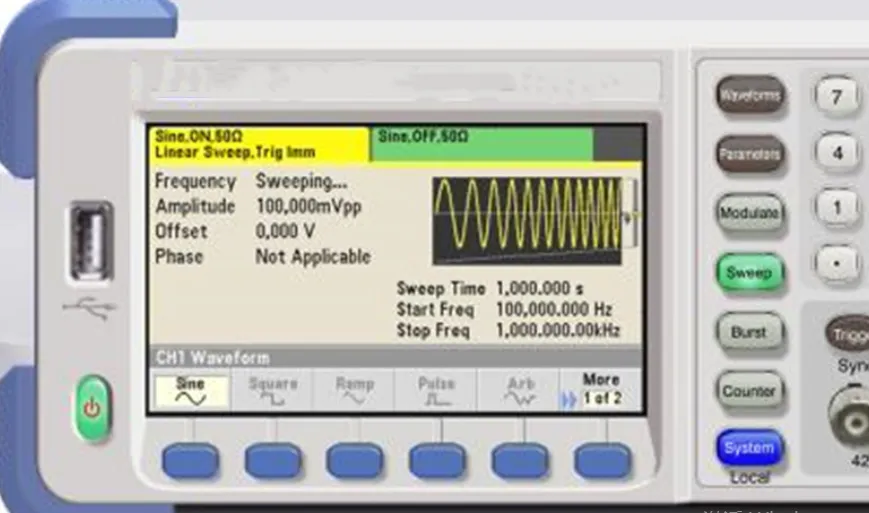

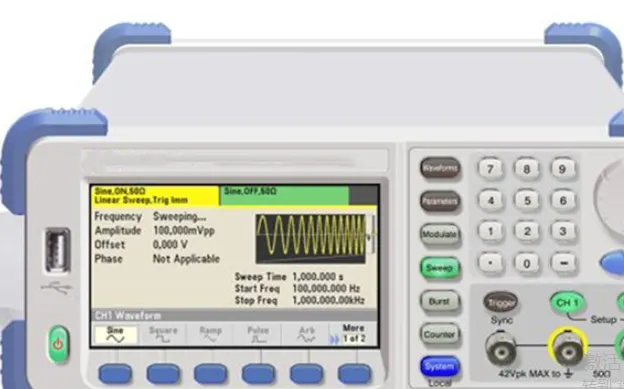

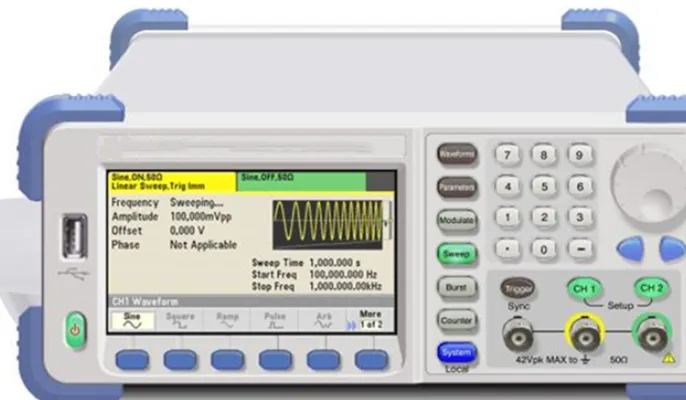

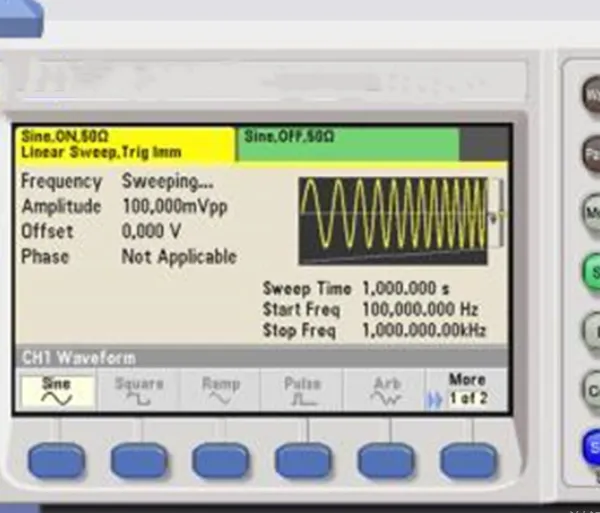

函数/任意波形发生器/函数信号发生器(中西器材) 型号:M385468/SP33520A-26
库号:M385468 查看hh
主要te征
●采用扩展精细差值ji shu,实现低失真、低抖动输出,边沿抖动≤100ps rms(标称值)
●200MSa/s采样率,14bits垂直分辨率
★ 总谐波失真低至0.05%
★ 大信号幅度可达20Vpp (High Z)
●小信号幅度可达1mVpp (50 Ω),小信号质量you
★ 具有双边带抑制载波调幅(DSSC AM)
●±1ppm准确度,相位噪声低至-125 dBc/Hz(选配TCXO时钟)
★双通道耦合:频率耦合、幅度偏移耦合、相位耦合、跟踪(参数复制 同相或反相,除对数扫频和Burst外,任何功能都能保持住相位的同步或反相)
★脉冲波的沿和宽度可调,调节分辨率0.1ns,
沿13.0ns ~1us 脉冲宽度21.3ns ~ 波形周期-21.3ns
●方波、脉冲波的占空比0.01%~99.可调,分辨率0.01%
●斜波的对称度从0.00%~100.00%可调,分辨率0.01%
●输出多种标准波形:正弦波、方波、斜波、脉冲波、任意波、噪声、直流
★全数字调制: AM、DSSC AM、FM、PM、PWM、ASK、FSK、BPSK
★ 内置6位/秒,1Hz~250MHz带宽频率计数器
●选配扫频仪功能插件SWEEPER
●选配功率信号输出插件(PA Out),可输出200kHz 5W功率信号(负载8Ω,包括正弦波,方波,三角波,脉冲波,任意波),输出阻抗2Ω
●多种接口:USB(Device,Host支持U盘读写)、LAN、GPIB(选件)
●4.3英寸彩色TFT LCD显示屏,界面友好直观,支持中英文界面
技术指标
仪器te征
型号和选件
SP33520A-26/-36/-46/-60/-80 双通道
选件1 GPIB接口
选件2 扫频仪插件
选件3 功率信号输出插件
选件4 TCXO时钟
波形
标配 正弦波、方波、斜波、脉冲波、噪声波、任意波、直流
内置任意波形 指数下降、指数上升、斯脉冲、对数 等50余种任意波形... ...
用户定义任意波形 8~16384点
采样率 200MSa/s
工作模式和调制类型
工作模式 点频、调制、频率扫描(Sweep)、猝发(Burst)、频率计数器、扫频仪
调制类型 ASK、FSK、BPSK、AM、DSSC AM、FM、PM、PWM
波 形 性
输出波形 Sine、Square、Ramp、Pulse、Noise、Arb、DC
频率精度 ±1ppm (选配TCXO时钟)
正弦波 1μHz ~ 26 MHz (SP33520A-26) 分辨率 1μHz
1μHz ~ 36 MHz (SP33520A-36) 分辨率 1μHz
1μHz ~ 46 MHz (SP33520A-46) 分辨率 1μHz
1μHz ~ 60 MHz (SP33520A-60) 分辨率 1μHz
1μHz ~ 80 MHz (SP33520A-80) 分辨率 1μHz
谐波失真(0dBm): <-70dBc <20kHz
<-50dBc 20kHz ~ 1MHz
<-40dBc 1MHz ~ 30MHz
<-30dBc 30MHz ~ 80MHz
总失真度(0dBm): ≤0.05% (20Hz ≤ f ≤100 kHz)
相位噪声10 MHz,0dBm,10kHz偏置: ≤-125 dBc/Hz (选配TCXO时钟)
方波 1μHz ~ 10 MHz (SP33520A-26/36) 分辨率 1μHz
1μHz ~ 20 MHz (SP33520A-46/60/80) 分辨率 1μHz
上升/下降沿:13ns固定值
占空比:0.01% ~ 99. 分辨率 0.01%
过冲(50Ω):≤2%
沿抖动:≤100ps rms(标称值)
斜波 1μHz ~ 1 MHz 分辨率 1μHz
对称性:0.00% ~ 100.00% 分辨率 0.01%
(0% 是指负斜波, 是指正斜波, 50% 是指三角波)
非线性:≤0.1% 从信号的5% 至95%
脉冲波 1μHz ~ 10 MHz (SP33520A-26/36) 分辨率 1μHz
1μHz ~ 20 MHz (SP33520A-46/60/80) 分辨率 1μHz
上升/下降沿: 13ns ~ 1us 可立变化 分辨率 0.1ns
占空比: 0.01% ~ 99. 分辨率 0.01%
脉冲宽度: 21.3 ns ~ 周期 - 21.3 ns 分辨率 0.1ns
过冲(50Ω): ≤2%
沿抖动: ≤100ps rms(标称值)
噪声 30 MHz带宽白噪声
重复周期大于50年
任意波 采样率:1μSa/s ~ 50 MSa/s 分辨率 1μSa/s
波形长度:8~16384 Samples 分辨率 1Sample
垂直分辨率:14 bits
