圆拱侧开型采光排烟天窗说明

一、圆拱侧开型采光排烟天窗产品介绍：

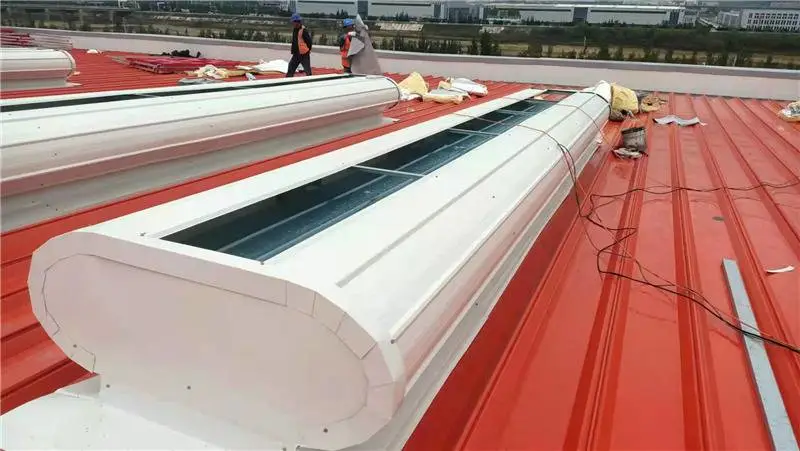

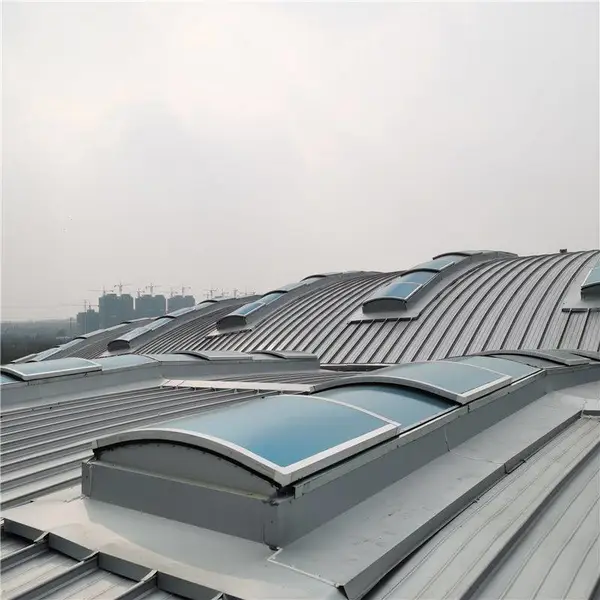

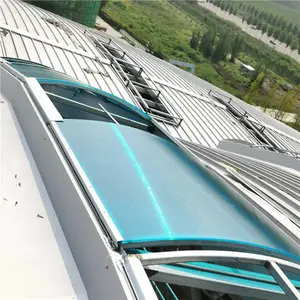

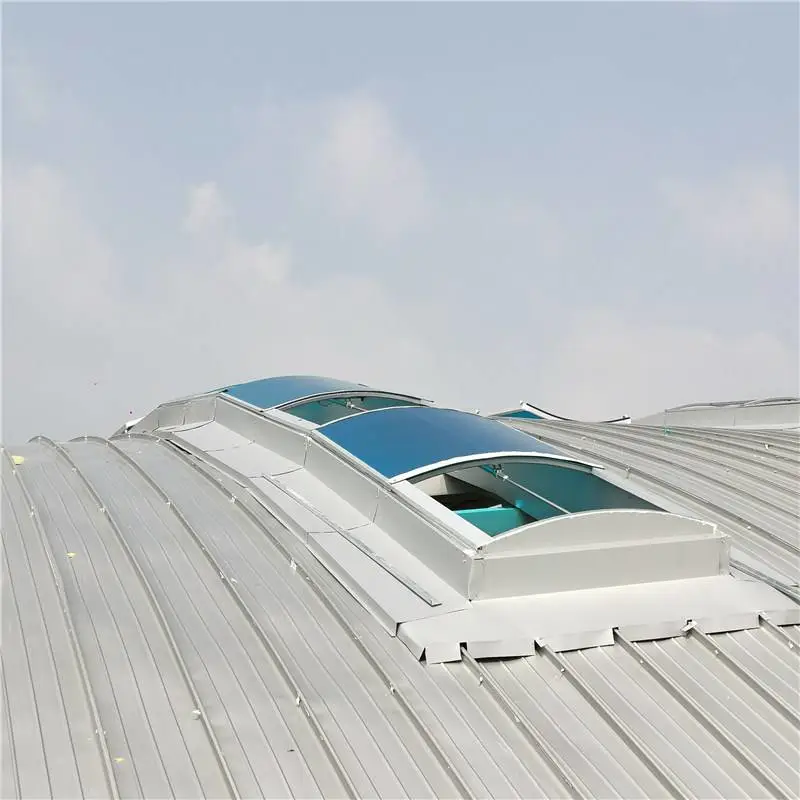

圆拱侧开型采光排烟天窗（又称超级防水型采光天窗），适用于采光为主，通风为辅的建筑。该天窗具有弧顶无钉无胶结构防水的特性。弧形有效减少了风压阻力；天窗顶部和侧面全部采用采光材料，采光效果好；侧面两侧可开启，排烟排气功能强；窗扇启闭系统可连接消防联动控制系统及风、雨、烟感应器，适用于大型生产车间、大型仓库等。

二、圆拱侧开型采光排烟天窗性能特点：

1. 采用四重防水结构设计，具有***防水性能；

2. 弧形顶采用螺栓固定，无钉无胶可有效防止漏水；

3. 底部采用一体式转交件防水；

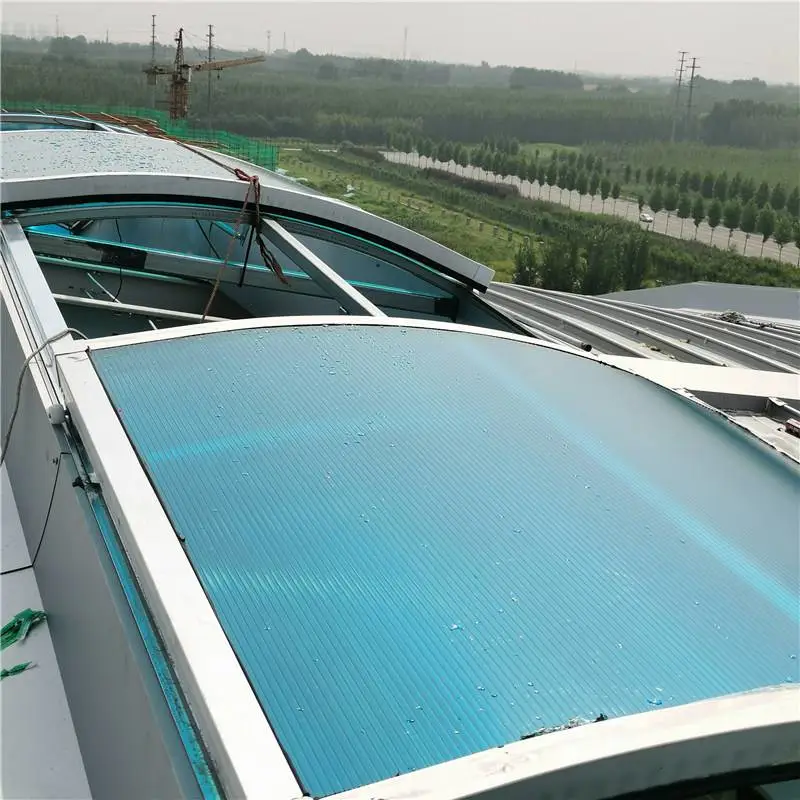

4. 两侧设有窗扇开启装置，开启角度可达到30°～45°，在采光的同时具备一定的通风能力；

5. 圆拱侧开型排烟天窗可连接消防联动控制系统。

三、圆拱侧开型采光排烟天窗产品型号：

例：GHPC-1530，洞口尺寸W1*W2(mm)为：1500*3000*n，每延米重量37.5kg，每延米有效通风面积0.63m²，可抗雪荷载为600N/m²，抗风压为1000N/m²，开启角度可达到30°～45°。

洞口尺寸可按实际工况设计定做。

四、圆拱侧开型采光排烟天窗部分材料简介：

1. 窗框材料：2.00mm热镀锌管，具有较好的强度、韧性、塑性和焊接等工艺性能且有良好的延展性，其合金层与钢基附着牢固；

2. 窗扇框材料：1.5mm铝合金型材，采用矩形结构，稳定性好，抗扭强度高；

3. 采光材料：阳光板，***年内透光率降低应小于6%；

4. 密封材料：三元乙丙橡胶，耐氧化、抗臭氧和抗侵蚀的能力强。
