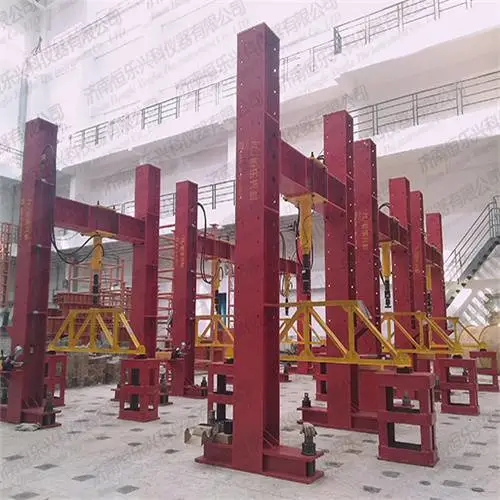

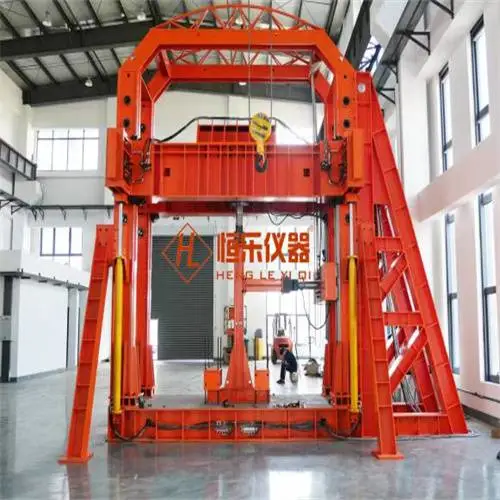

土木工程50吨试验反力架系统

土木工程50吨试验反力架系统

大型结构试验系统

简支梁反力框架试验系统

构件疲劳试验系统

钢筋混凝土梁虚拟受弯试验系统

钢桁架静载荷实验系统

长柱结构试验系统

钢桁架加载试验系统

电液伺服多功能结构试验系统

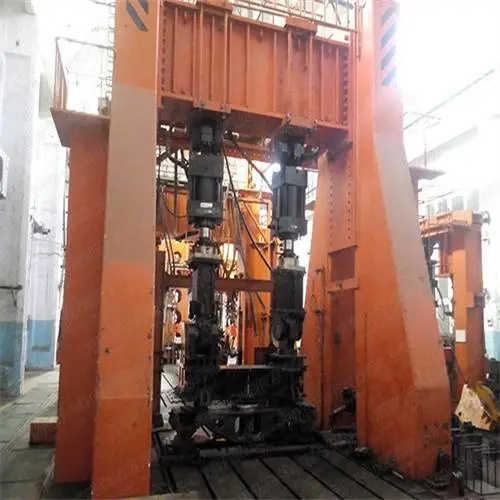

反力架总体要求：

1）纵梁的设计指标：纵梁跨中加载500kN，竖向总变形控制优于0.5mm；

2）当纵、横梁高度为5m时，反力架基频不低于8Hz；

3）提供反力架与实验室反力墙、反力台座之间的连接安装图纸；

4）提供相关证明材料，对以上条款进行佐证。

反力架分项要求：

1、横梁

1）两个横梁，横梁长3960mm，宽750mm，高1200mm，截面尺寸为1200×750mm箱型截面形式，腹板和翼缘板板厚均不小于20mm，刚度控制优于1/1500；

2）横梁与立柱通过连接板采用螺栓连接，横梁高度根据试件高度可调，横梁上下调节范围1500-6000mm；

3）采用Q355-B材料焊接，焊后进行热处理消除焊接应力；

4）表面喷砂除锈，并立即喷涂环氧富锌底漆两遍，面漆两遍；

5) 安装用M24的螺栓，数量128根；

6）提供三维模型及有限元分析。

2、立柱

1）四立柱，立柱中心距4000mm×4500mm，柱高7500mm，箱型截面形式，截面尺寸500mm×500mm；腹板和翼缘板板厚均不小于20mm；

2）采用Q355-B材料焊接，焊后进行热处理消除焊接应力；

3）立柱上开横梁安装螺栓孔，方便横梁高度随试件高度可调；

4）每根立柱上焊接加劲肋，中心间距560mm；

5）表面喷砂除锈，并立即喷涂环氧富锌底漆两遍，面漆两遍；

6）提供三维模型、详细生产图纸及有限元分析。

3、连梁

1）连梁长2980mm，宽800mm，截面尺寸1200mm×800mm，腹板板厚不小于20mm；

2）连梁和横梁通过高强螺栓进行连接，连梁安装高度可和横梁高度一起调节；

3）采用Q355-B材料焊接，焊后进行热处理消除焊接应力；

4）表面喷砂除锈，并立即喷涂环氧富锌底漆两遍，面漆两遍；

5）提供三维模型、详细生产图纸及有限元分析。

4、纵向支撑梁

1)纵向支撑梁两根，纵向支撑梁长3500mm，每根纵向支撑梁由两个纵向支撑加两个纵向支撑连接板通过高强螺栓进行连接，纵向支撑梁和立柱通过高强螺栓进行连接。

2）采用Q355-B材料焊接，焊后进行热处理消除焊接应力；

3）钢板平直，不得有歪扭变形，挠度和不平度不大于1/2000；

4）表面喷砂除锈，并立即喷涂环氧富锌底漆两遍，面漆两遍；

5）提供三维模型、详细生产图纸及有限元分析。

5、其它

1）作动器连接件和作动器连接板；

2）立柱、横梁和连梁等安装用锚杆、螺母、垫板等。
