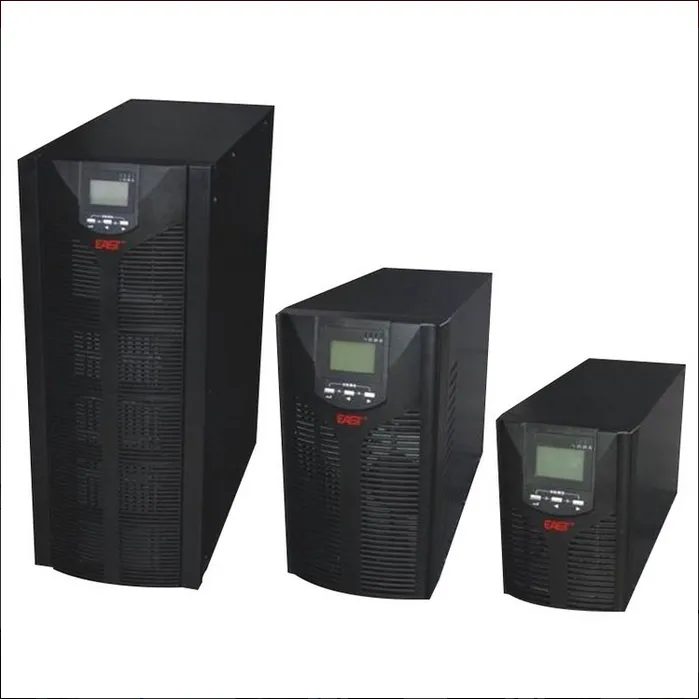

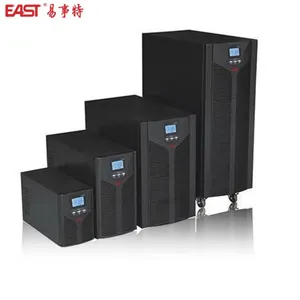

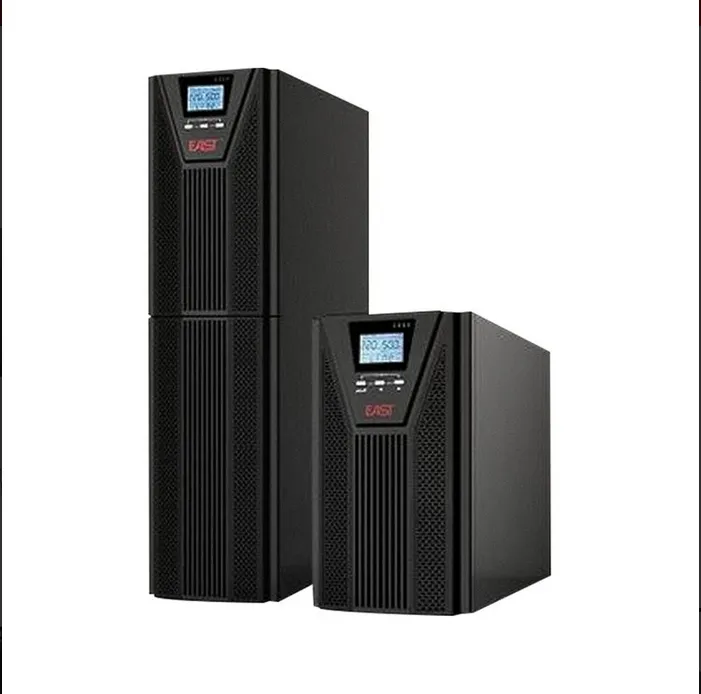

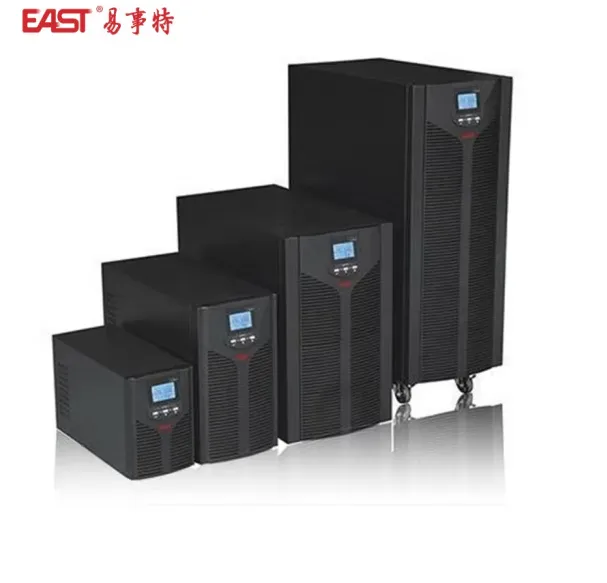

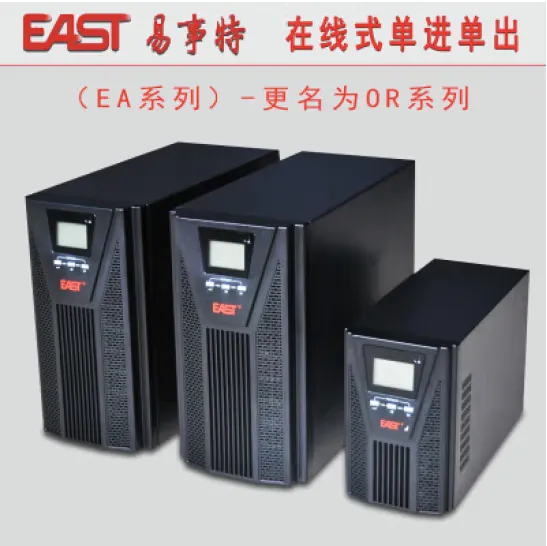

EA901S 1KVA易事特UPS不间断电源 易事特900W高频机塔式 单进单出 网络机房

EA901S 1KVA易事特UPS不间断电源 易事特900W高频机塔式 单进单出 网络机房

UPS 电源系统由4部分组成：整流、储能、变换和开关控制。其系统的稳压功能通常是由整流器完
成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，
从而当外电发生变化时(该变化应满足系统要求)，输出幅度基本不变的整流电压。
净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。
储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的
大小，与储能电池容量大小成正比。
由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净
化功能，也称对干扰的屏蔽。频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率
的稳定程度。为方便 UPS 电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自
动旁路开关，检修旁路开关等开关控制。
在电网电压工作正常时，给负载供电如图所示，而且，同时给储能电池充电;当突发停电时，UPS 电
源开始工作，由储能电池供给负载所需电源，维持正常的生产(如粗黑→ 所示);当由于生产需要，负！
载严重过载时，由电网电压经整流直接给负载供电(如虚线所示)。
