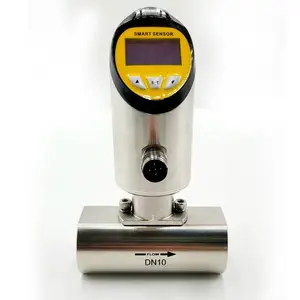

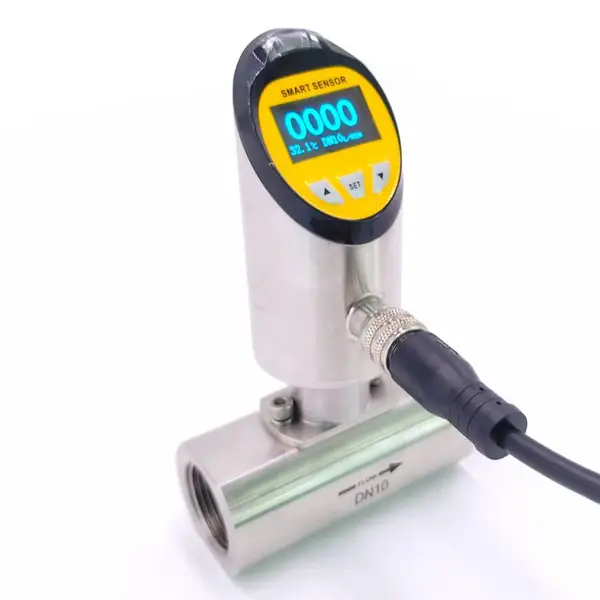

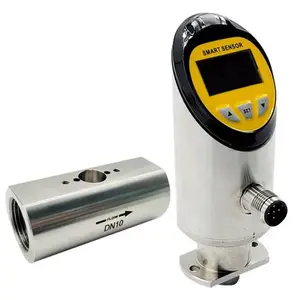

FXG 流量温度传感器结构简单、***度高、安装维修使用方便等特点，可对管道中的液体流动及温度情况进行实时监控，提供流量4-20mA信号或者脉冲信号，报警开关输出，温度4-20mA信号及报警开关输出,并采用OLED实时显示流体流量及温度，实现管道当中温度流量一体式的监控功能。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。

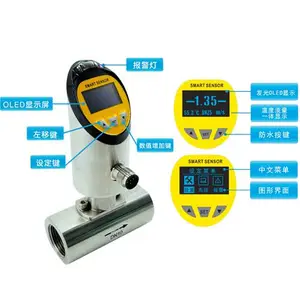

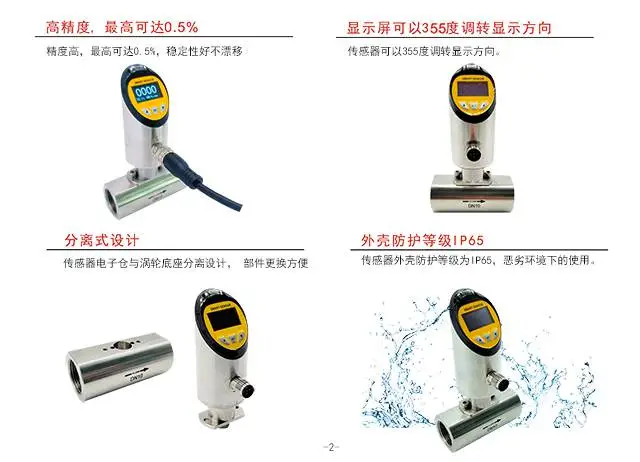

FXG 流量温度传感器产品特点：

1、温度和流量 一体式传感器

2、自发光OLED；显示清晰锐利

3、温度智能显示报警接点输出

4、流量智能显示报警接点输出

5、中文+图形界面；傻瓜式菜单

6、数字通信；模拟量一体式

7、精度高稳定性好

8、耐结垢，耐腐蚀

8、全灌封设计全防水壳体

9、耐压高、高压型可耐压10MPa

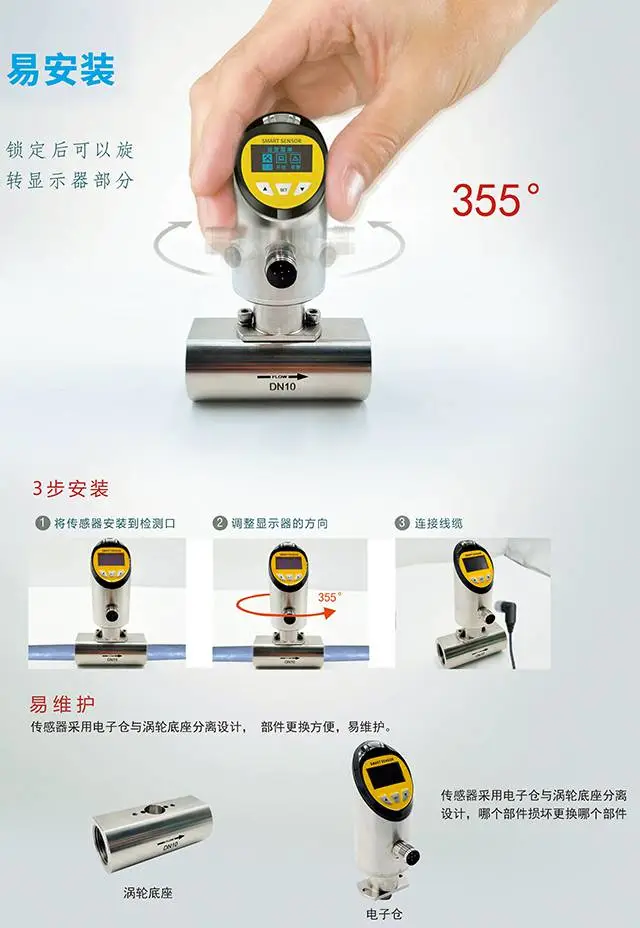

10、手机扫码安装指导功能；无需说明书在线工程师专业服务

技术参数

流量参数：

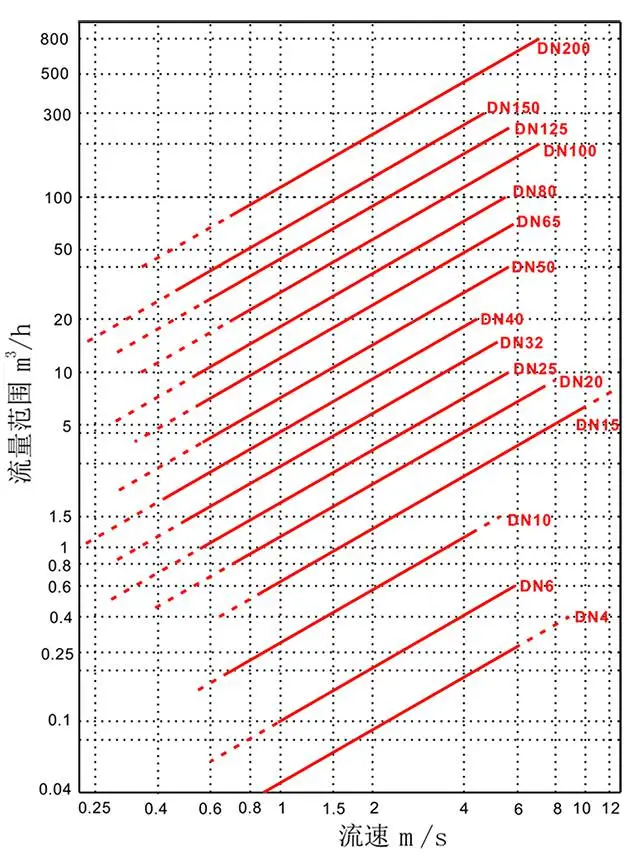

测量范围：详情请参考对照表

***度：0.5级，0.3级

显示：OLED128×64

开关时间：ON:<2s；OFF:<2s（1-2s）

输出：一个报警接点，4~20mA，脉冲输出（可设置）

报警接点类型：NPN，PNP

绝缘阻抗：100VDC时，50MΩ

温度参数：

测量范围：0~100℃、客户定制

分辨率：0.1℃

显示：OLED128×64

输出：一个报警接点，4~20mA（可设置）

报警接点类型：NPN，PNP

绝缘阻抗：100VDC时，50MΩ

其它参数:

工作电压：24VDC

功耗：3W（24VDC）

接口方式：螺纹，卡箍，法兰

材质：304不锈钢

环境条件：-20~85℃，<85%RH

工作原理

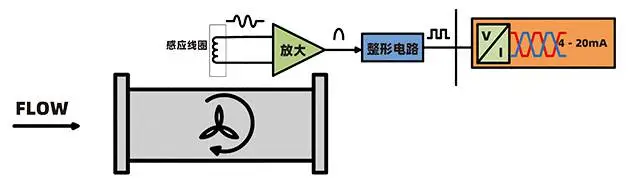

涡轮流量计的原理示意图如图所示，在管道中心装有涡轮，两端由轴承支撑。当流体通过管道时，冲击涡轮叶片，使涡轮旋转速度与流体流速成正比。流体流动带动涡轮旋转，切割由壳体内磁钢产生的磁力线，产生磁通变化。传感线将检测到的磁通周期变化信号送入前置放大器放大，产生与流速成正比的脉冲信号，通过电路运算得到流量值。

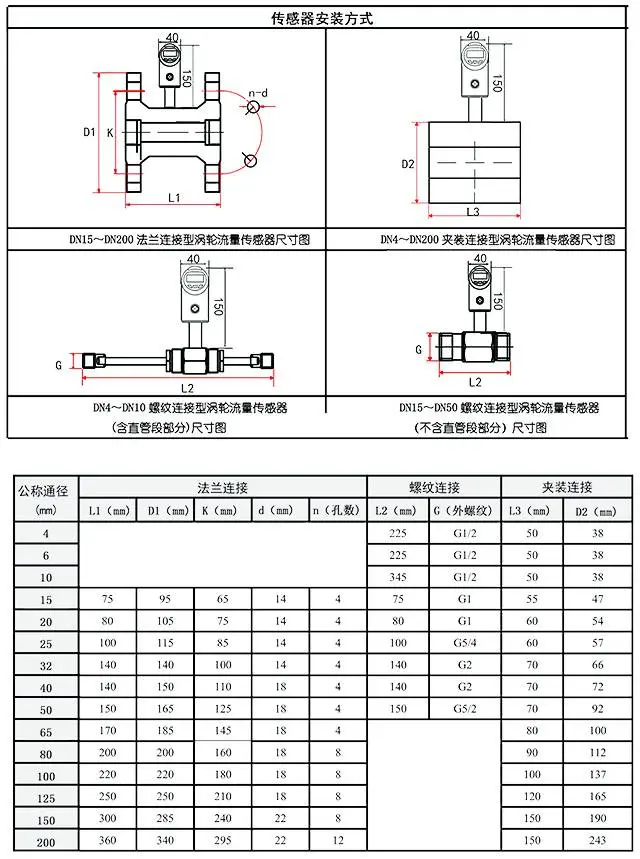

结构图

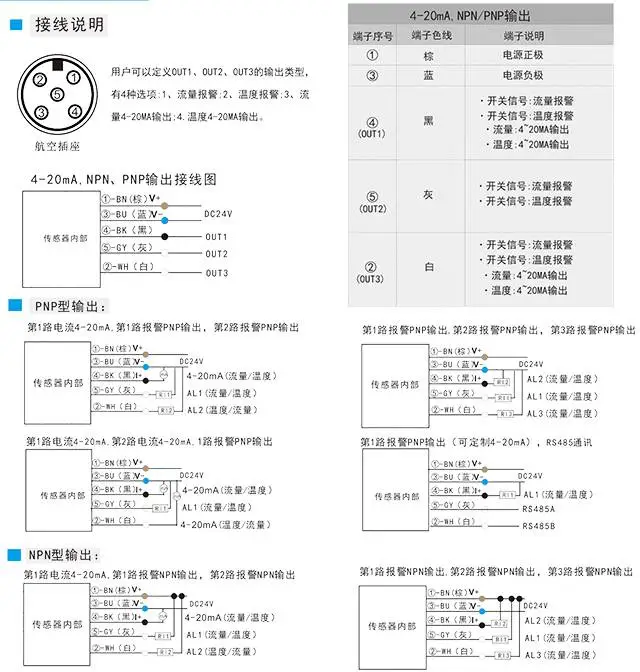

接线图

选型说明：

　　涡轮流量计是一种流量测量计，之所以说它受欢迎，除了它的使用方便、高度之外，另外还有特点十分的重要，就是智能

　　涡轮流量计在使用的时候，有着很长的使用寿命，这也是特点也是十分重要的，因为凡是使用到这种东西的单位或一个人，也都是想长久性的使用，所以也就要求它的使用重复性，这种测量计在这方面也有很大的长，那么它是怎么样达到很长的使用寿命的呢？

　　1、磨损性低。我们也都知道，在对于高流量的环境下使用的东西，也都存在着很大的磨损量，不但是和介质之间的接触，还是物体本身的转动产生的摩擦，也都会产生很大的磨损度，但因为涡轮流量计有着很好的设计，尽量的不减少自身的摩擦，同时也和介质之间的接触，进行了一些设计上面的处理，所以才会让它在使用的时候，不会出现磨损，没有磨损，自然也就提高了它的使用寿命。

　　2、抗腐蚀性强。不得不说，只要是流量的东西，对于物品也都有一定的腐蚀性，特别是钢铁类的东西，容易受流体的腐蚀，何况它在工作的时候，更多的时候也都是在化学流体下进行工作，又有工作和间歇的时间差，所以腐蚀严重，但是智能涡轮流量计在选择的材料上面十分的***，有着很大的抗腐蚀性，所以在使用的时候不会出现任何的腐蚀，即使是在氧化的流体之下长期不使用也不会出现任何腐蚀。
