Thorlabs 铌酸锂电光调制器，光纤耦合

特性

• 钛扩散波导

• 低光损耗

• 长期偏置稳定

• 密封封装

• 当场可替换的射频输入接头

• FC/PC光纤接头

Thorlabs可制造各种各样的铌酸锂(LiNbO3)光学相位、强度和I/Q调制器。这些高性能器件基于钛扩散波导技术，具有大带宽，非常适合开发高速调制系统。

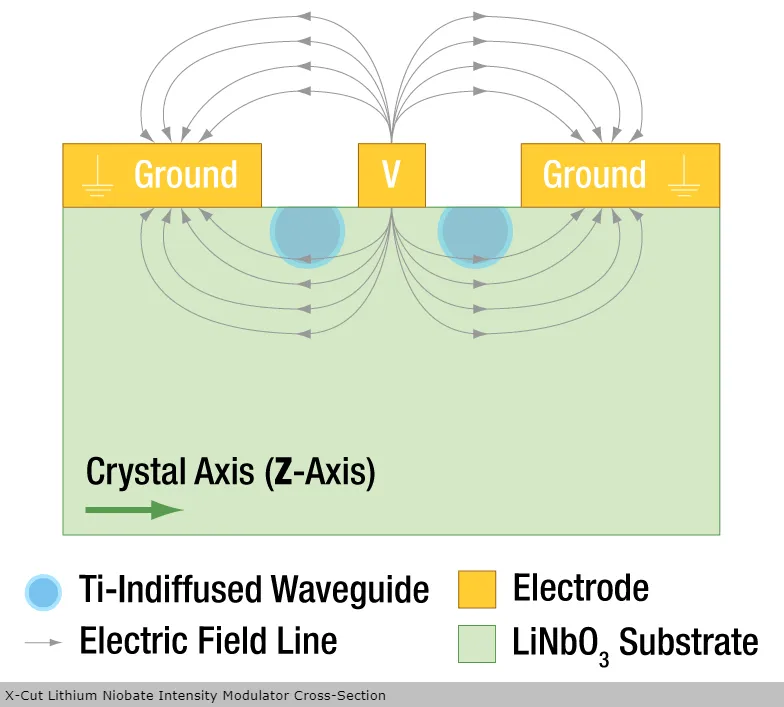

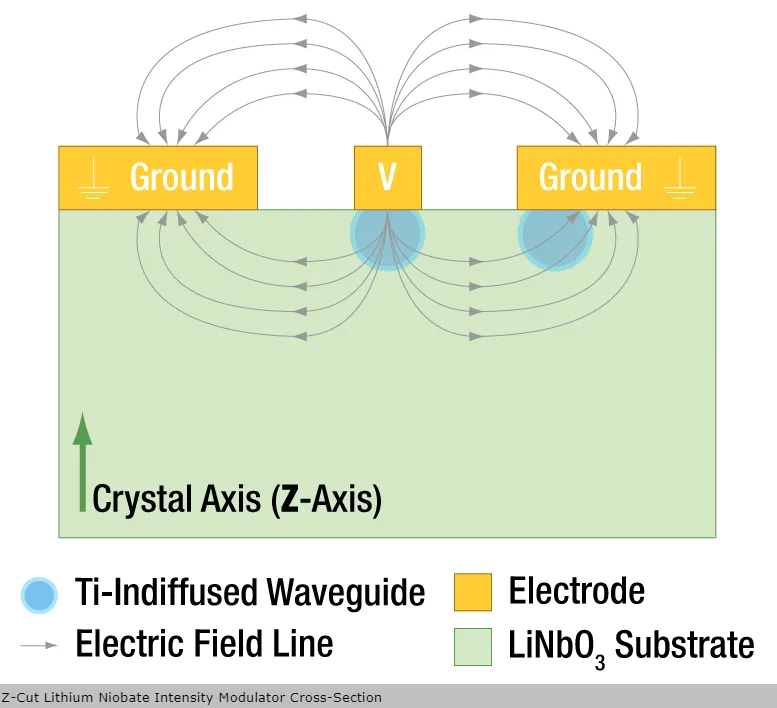

本页的调制器由X切或Z切LiNbO3(请看示例图)制成。X切强度调制器采用对称设计，可在调制信号中提供低频线性调频，而Z切强度调制器以更高的线性调频为代价提供更***调制(即较低的Vπ或半波电压)。相位调制器仅提供Z切设备，因为它们的单光路无法从X切的对称性中受益。I/Q调制器充分利用了作为X切器件的对称性优势。

Z切设备还能支持具有不同调制效率的o光和e光模式。所有Z切强度调制器和一些Z切相位调制器中包含位于设备输出端口前的集成光学偏振片，因为大多数应用只需要一种模式。虽然大多数应用都受益于Z切调制器中集成的偏振片，但LN53S-FC、LNP6119和LNP4217 Z切相位调制器则适用于不需要偏振片的应用。

调制器带有保偏(PM)输入光纤尾纤和单模(SM)输出光纤尾纤，终端为FC/PC接头。保偏光纤与慢轴对齐，此慢轴也与调制器的e光模式对齐。请注意，所有LiNbO3调制器都提供PM输出光纤尾纤和FC/APC接头选项。有关定制配置(例如光纤类型、接头等)和报价的更多信息，请联系我们。

下方所有光纤耦合的铌酸锂调制器均兼容我们的EO调制器驱动器。我们的光纤耦合可调谐激光器提供了可与这些调制器配合使用的理想O波段、C波段或L波段光源。对于高速光纤测试和测量中的多合一解决方案，我们提供高速光纤参考发射机、带相位调制器的光信号发射器和经过校准的电光转换器。

• 单个X切铌酸锂芯片上采用双并联马赫-曾德尔干涉仪(MZI)设计

应用

• 相干通信，包括QAM、QPSK和DQPSK编码

• 单边带抑制载波(SSB-SC)传输

LiNbO3 I/Q调制器采用双并联马赫-曾德尔干涉仪(MZI)结构，以便调制光的相位和幅度，适合***光传输配置。如右图所示，调制器由两个独立控制的MZI组成，它们的输出耦合在一起。耦合结构还包含可在两个MZI之间施加相位延迟的偏置电极，从而对两个调制分量实现所需的相位控制。

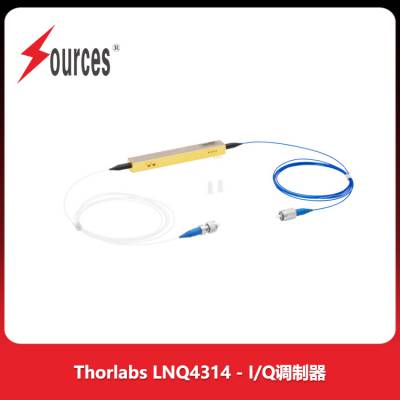

对于QPSK应用，这个装置可以实现50 Gb/s的链路传输速率。对于偏振复用应用，可以一起使用两个I/Q调制器，以使传输速率加倍，例如两个LNQ4314设备可以在同一光通道/波长上提供100 Gb/s速率。
