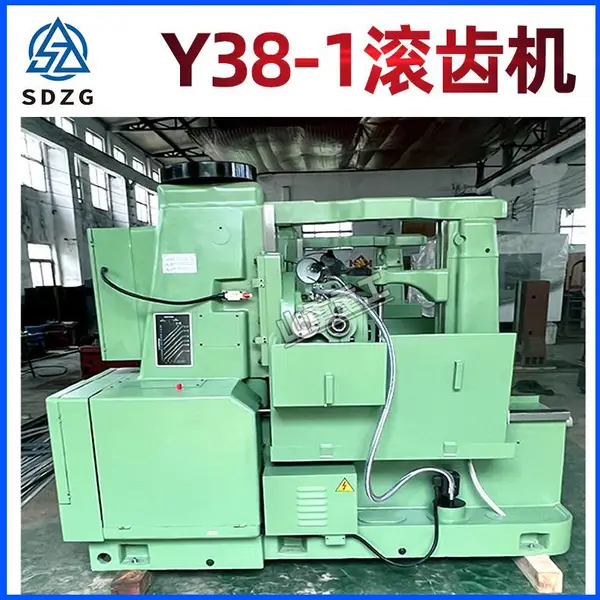

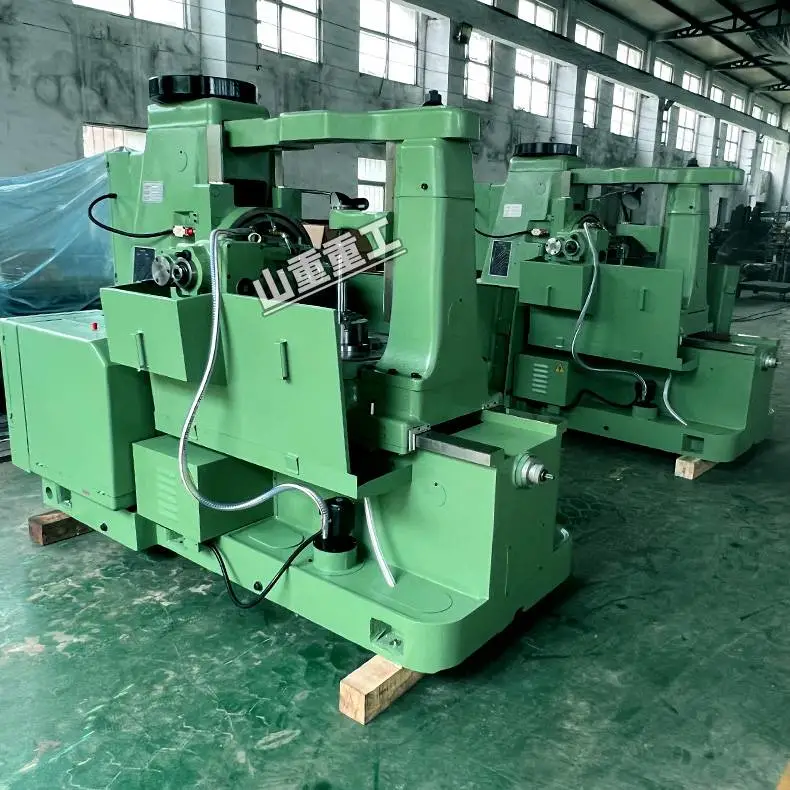

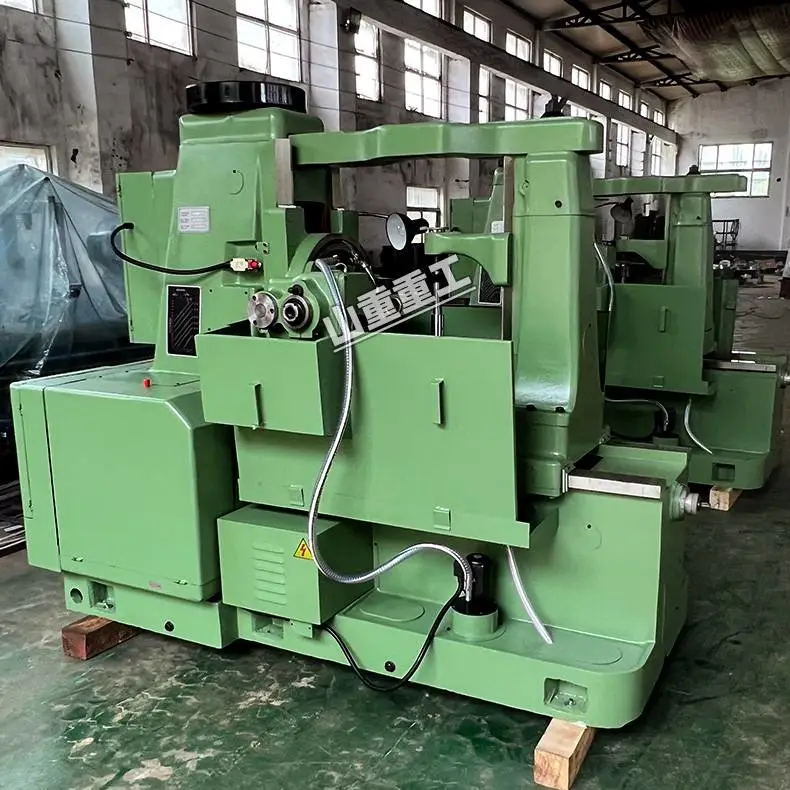

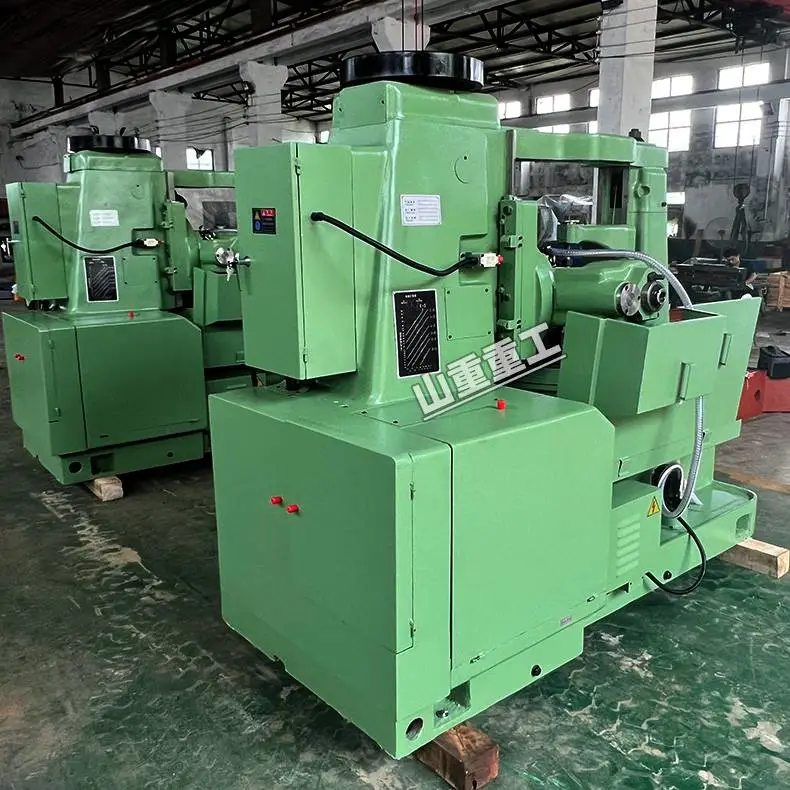

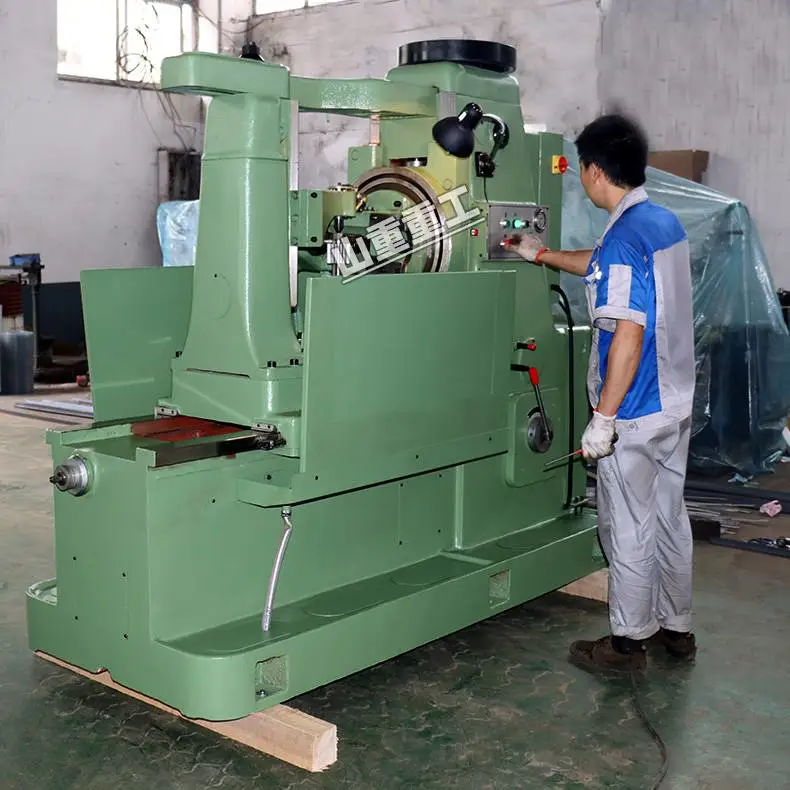

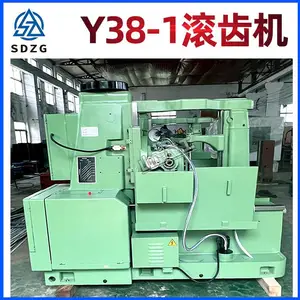

模数

钢材(mm)

6

铸铁(mm)

8

圆柱滚直齿轮外径

有外支架(mm)

450

无外支架(mm)

800

滚圆柱斜齿轮外径

当螺旋角为30°时(mm)

500

当螺旋角为60°时(mm)

190

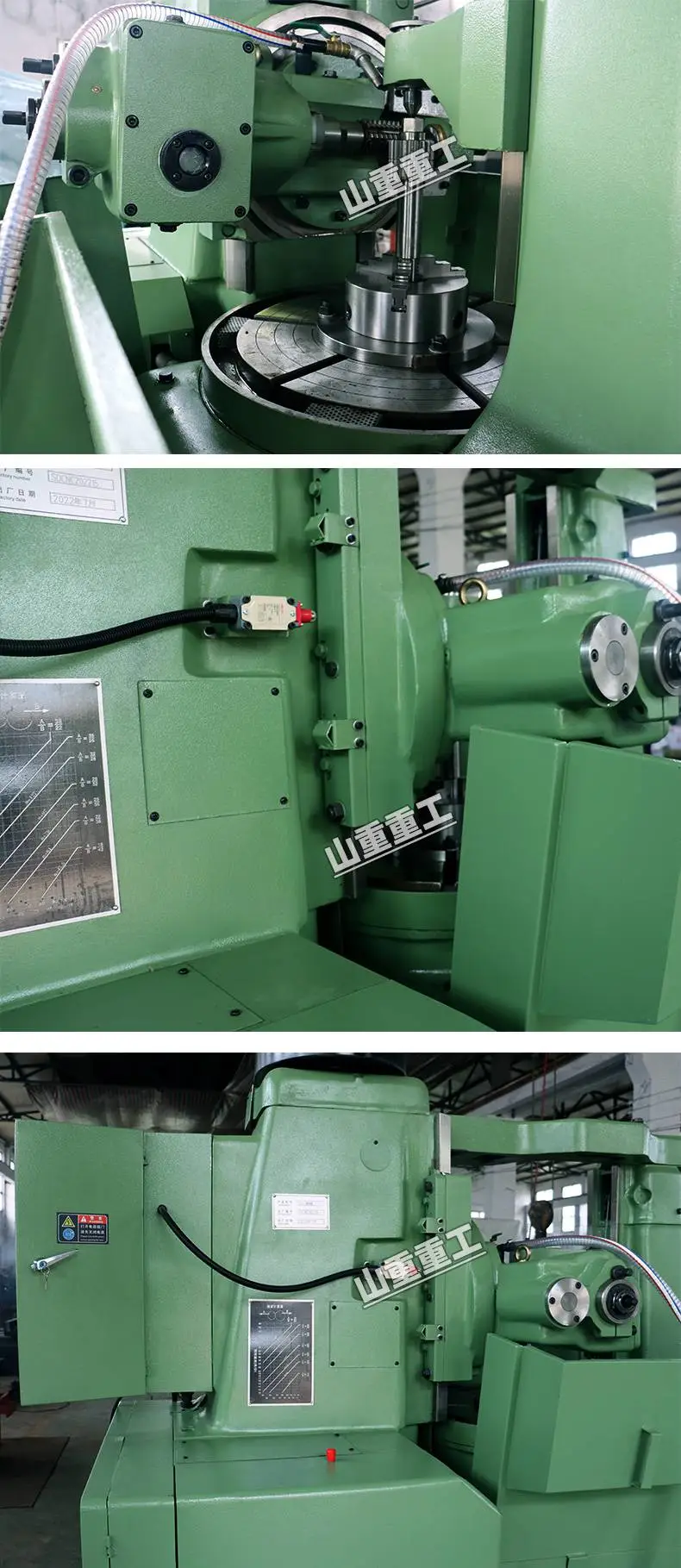

滚刀的垂直行程长度(mm)

275

滚刀直径(mm)

120

滚刀心轴至齿轮胚轴间的距离

(mm)

500

最小(mm)

不卸刀架滑板护罩及销钉

55

卸刀架滑板护罩及销钉

30

由台面至滚刀心轴轴线的最小距离(mm)

195

滚刀可换心轴直径(mm)

22 27 32

滚刀轴向移动行程长度(mm)

30

后立柱活动支架行程长度(mm)

200

工作台孔直径(mm)

80

工作台心轴直径(mm)

35

分度蜗轮节圆直径(mm)

546

分度蜗杆节圆直径(mm)

68

滚刀主轴转速

级数

47.5

范围(转/分)

192

工件每转滚刀垂直进给量(毫米/转)

0.25-3

主电动机功率(kw)

3

主电动机转速(转/分)

1420
