恒压变频自动供水系统 气体顶压供水设备现场调试

首先检查是否有电源及水源，先把水和电都接好，测试水和电都正常后按下例步骤进行操作：

（1）启动稳压泵***：首先打开罐顶放气阀，然后手动启动 1^#或2^#稳压泵向消防管网及气压水灌打水，把气压水罐液位一直打到高液位T₃时手动停止水泵。（观察磁翻板液位计液位点T₁ T₂ T₃）然后把控制柜水泵转换开关拧到自动状态，把试水阀打开放水，当液位降到T₂时稳压泵自动启动工作，当液位达到高位T₃时稳压泵停止工作，如此反复运行***气压罐水位一直保持在上下限T₂-T₃之间。

（2）空压机稳压过程：首先关闭罐顶放气阀，当稳压泵停止工作，手动启动气泵向系统打压打到系统压力上限P₄时气泵手动停止。然后把控制柜气泵转换开关拧到自动状态，把罐顶放气阀打开，当压力降至稳压压力下限P₃时，空压机气泵会自动启动运行, 当系统压力达到高压 P₄时气泵会自动停止，如此反复运行***消防系统压力维持在设定的上下限压力P₃-P₄之间.

（3）放气阀及水气互锁：当气压罐水位到达低水位T₂时水泵启动而系统压力又高于设定的压力上限P₄时，罐顶放气阀开启；当水位到达高水位T₃而水泵停止后放气阀关闭，此时气泵启动稳压。水泵和气泵为互锁。

（4）消防启动过程：当有下列情形之一时，电器控制系统会迅速打

开气瓶组上的电磁阀，此时气瓶组里的恒压气体会持续进入气

压罐而置换出气压罐里的水进入消防管网***10分钟消防用

水量。

1）当系统压力持续10s低于消防启动压力P₂信号时；

2）同时有水流信号和低于消防启动压力P₂信号时；

3）同时有水流信号及外部消防报警信号时；

4）同时有外部消防报警信号及低于消防启动压力P₂信号时；

5）控制柜上设有消防启动按钮启动消防功能；

6）远程设有操控按钮紧急启动消防功能；

7）设备具有机械操控装置启动消防功能：

（4）止气过程：当消防启动过程中气压水罐水位降到T₁时（T₁点设在高于水罐底部200mm处），自动控制系统会迅速关闭气压水罐出水口上的气动蝶阀，防止气体进入消防管道，***消防系统的安全运行。

六 、设备的构成及附件清单

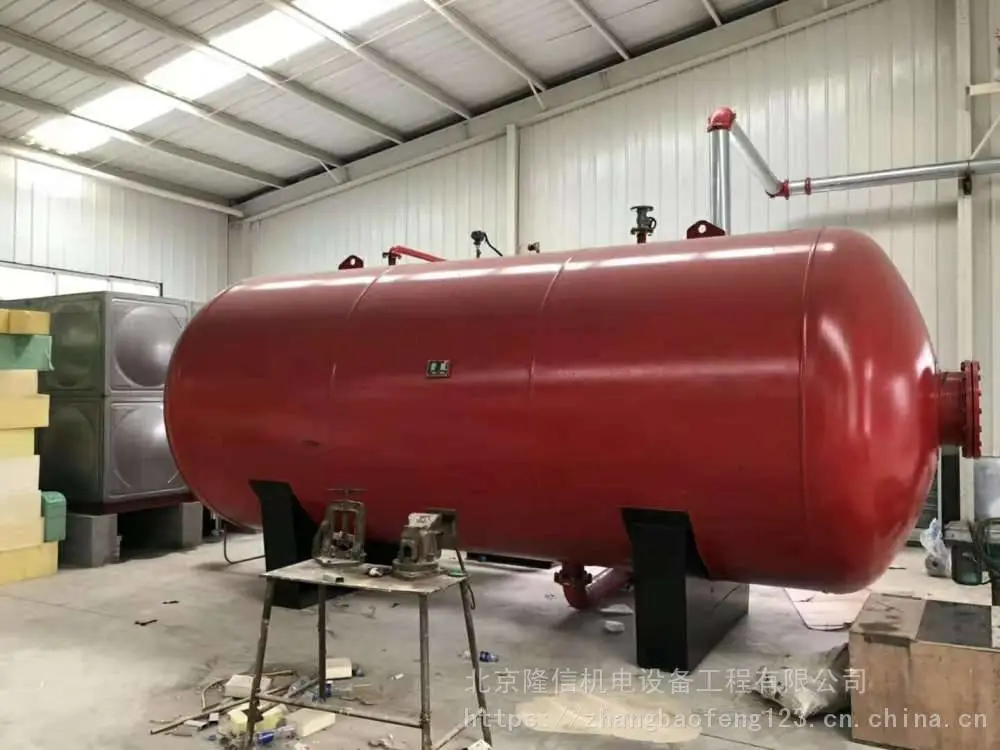

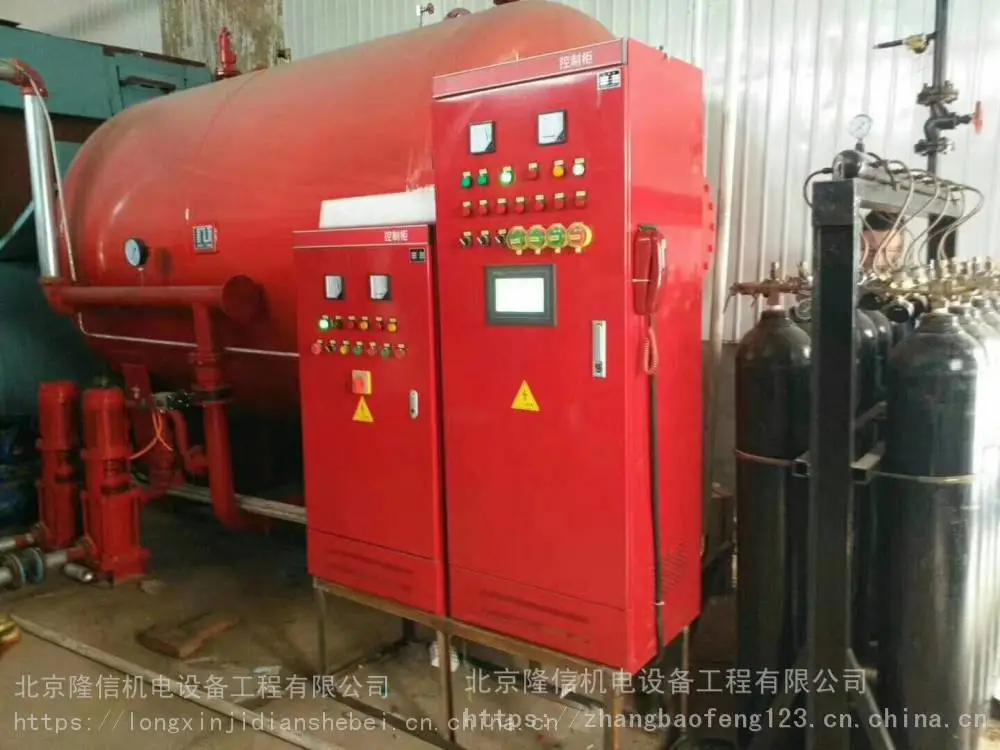

D系列消防气体顶压给水设备通常由气压水罐、自动控制柜、气瓶组、稳压气泵和***泵及附件等组成。
