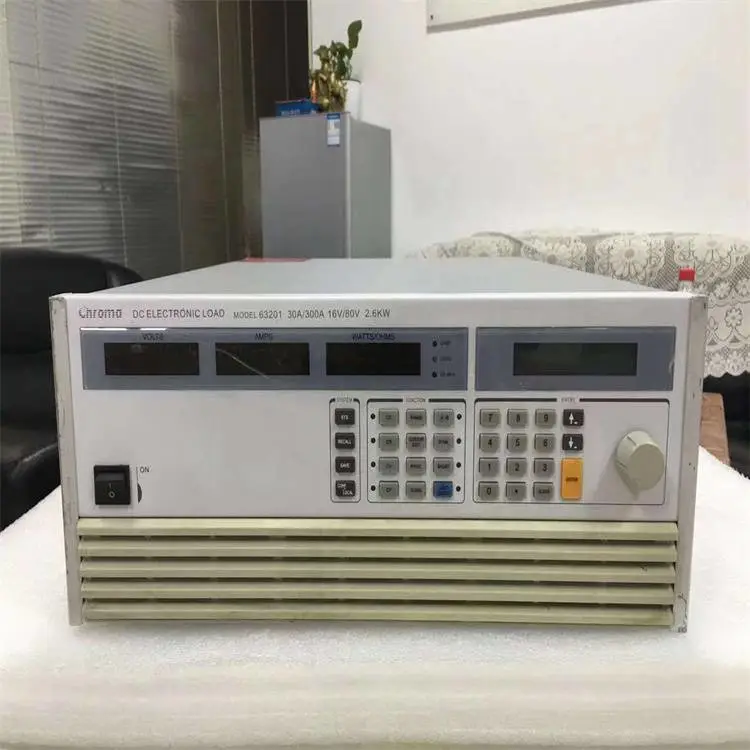

致茂Chroma63201可编程直流电子负载

额定功率： 2000 W（2004 年之前的设备） 2600 W（2004 年之后的设备）

电压范围：0-80 V

电流范围：0-300 A

只需要1V即可汲取额定电流

测量：电压/电流/功率/电阻

大型 LED/LCD 显示屏

外部负载波形仿真

短路模拟和短路电流测量

全保护：OC、OP、OT保护和OV，反向报警

多功能遥控器

GPIB 和 RS-232 接口

浪涌负载能力

电池放电定时器

规格

功率：260W；2000W 或 2600W

电流0~30A；0~300A

电压：0~80V

小。工作电压：0.5V@1***；0.5V@150A；1V@30A；1V @ 300A

恒流模式

范围0~30A；0~300A

分辨率 7.7mA；77mA

精度 0.1%+0.1%FS；0.2%+0.1%FS

恒阻模式

范围0.005~20Ω；0.25~1000Ω

分辨率：52mS；1.04 毫秒

准确度：0.104S+0.35%；0.9S+0.1%

准确度（Vin>7V）：0.104S+0.35%；0.0021S+0.35%

恒压模式

范围：0~16V；0~80V

分辨率：4mV；20mV

准确度：0.05%+0.1%FS

恒功率模式

范围：0.6~260W；6~2000W；或 6~2600W

分辨率：7.5mW；75毫瓦

动态模式

定时

T1&T2：0.025~10ms；1ms~30s

分辨率：1μs；1ms

精度：1μs+100ppm；1ms+100ppm

压摆率：5mA~1.2***/μs；50mA~12.***/μs

分辨率：5mA/μs；50mA/μs

准确度：10% ± 20μs

小。上升时间：24μs（典型值）

当前的

范围：0~30A；0~300A

分辨率：7.7mA；77mA

准确度：0.4%FS

测量

电压回读

范围：0~16V；0~80V

分辨率：0.6mV；2.6mV

准确度：0.05%+0.05%FS

当前回读

范围：0~30A；0~300A

分辨率：1mA；10mA

准确度：0.1%+0.1%FS

功率回读

范围：0~260W；0~2000W；或 0~2600W

准确度：0.3%+0.3%FS

一般-短路

电流：30A；300A

输入额定值：1? 100/200Vac ± 10% VLN，47~63Hz；1? 115/230Vac ± 10% VLN, 47~63Hz

尺寸（高 x 宽 x 深）：177 x 440 x 589 毫米/6.9 x 17.3 x 23.2 英寸

重量：30 公斤/66.13 磅

安全和 EMC：CE

Chroma 的 63200 系列可编程电子负载专为各种直流电源转换产品而设计，包括：直流电源、电池充电器、服务器电源、dc-dc 转换器、电池等。高额定功率、并联和同步能力，以及为短占空比负载提供高达 2.7 倍额定功率的能力，使 63200 系列特别适合大功率应用，如开关模式整流器和电池组放电和燃料电池。

通过并联模块，可以组装现有的 93.6kW 非常大的系统。四种操作模式提供了为各种应用设计的不同负载模拟方法。CC/CR 模式旨在测试恒压电源和转换器。CV 模式模拟电池以测试电池充电器和电流源，CP 模式通过模拟真实放电曲线非常适合电池测试。

凭借其的外部波形模拟和主/从控制能力，63200 系列电子负载允许用户使用内部或外部负载控制信号并行和同步多个负载。此功能提供了的负载模拟和更高的功率。63200 系列还提供必要的测量功能和短路模拟，为苛刻的工程和自动化测试应用扩展了测试能力。

63200 负载配备前 LCD 显示屏和旋钮，可提供多功能的台式操作。用户还可以通过 GPIB 或 RS-232 接口或使用 USB 适配器远程控制负载。还可以通过从模拟编程源（即函数发生器）驱动负载来创建复杂波形

Chroma 63200 负载包含内置风扇速度控制，以限度地减少音频噪音。自诊断程序，内置OC、OP、OT保护，以及OV反极性报警，确保安全运行和可靠性。
