地表薄层水流测量装置  数据采集器上传  10个探针

坡面薄层水流测量系统、坡面薄层水流测速仪、10探针薄层水流流速仪

坡面薄层水流测量系统、坡面薄层水流测速仪、10探针薄层水流流速仪由四部分组成，即电解质脉冲发生器、感应探针、数据采集与存储及参数计算，前两部分主要实现控制功能，后两个部分简称为测量系统。

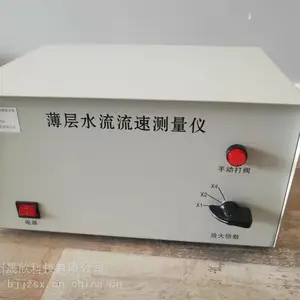

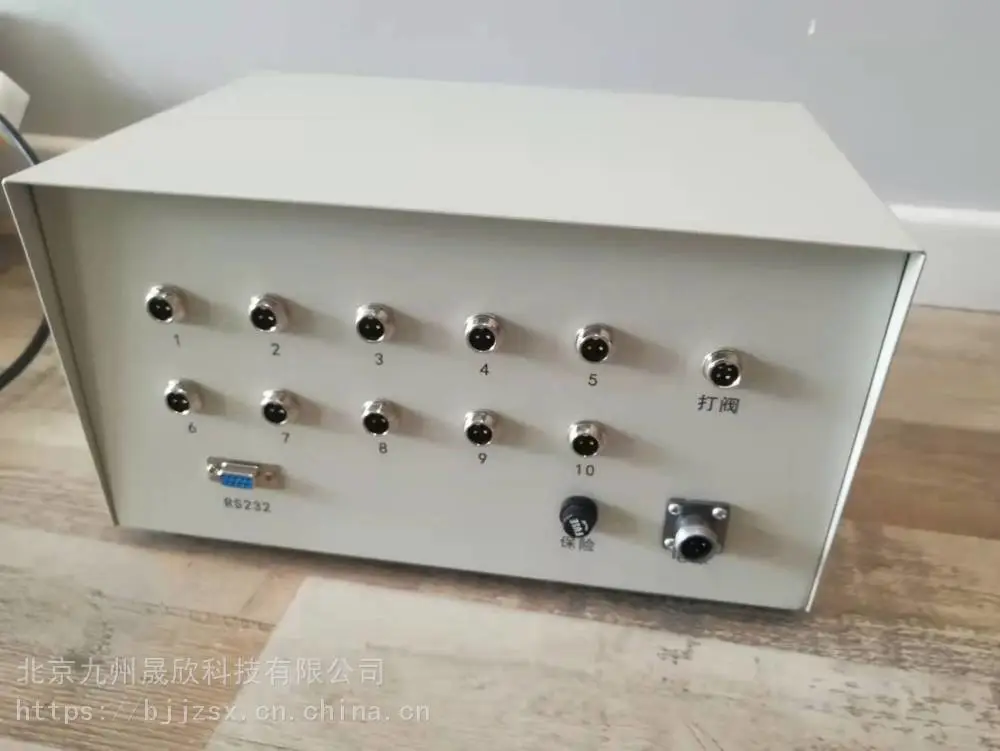

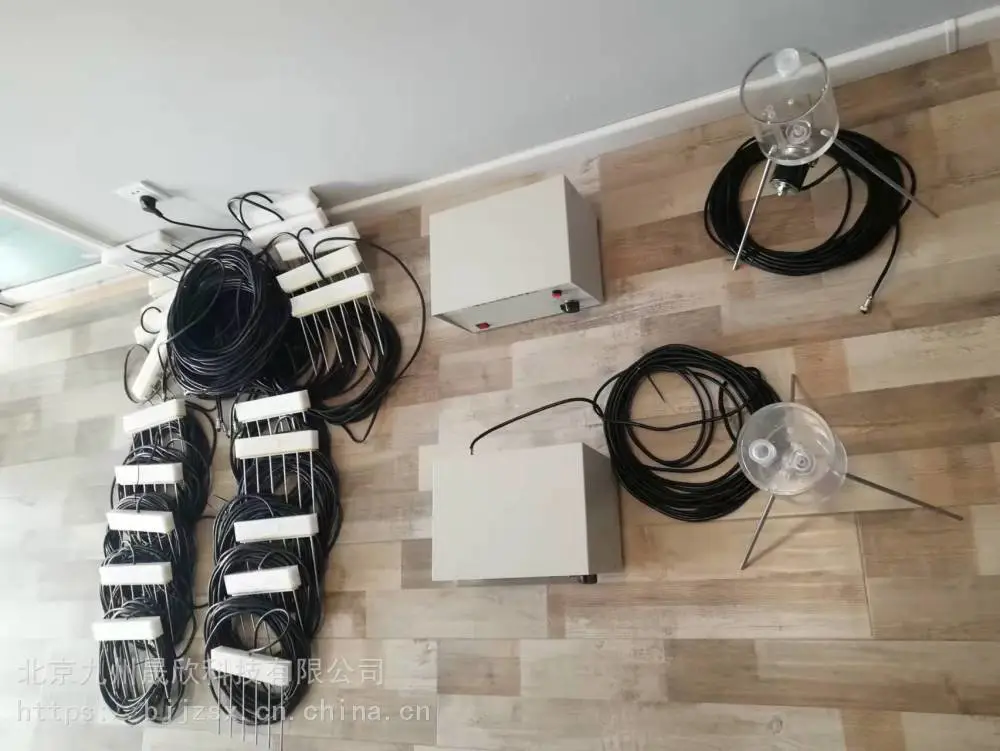

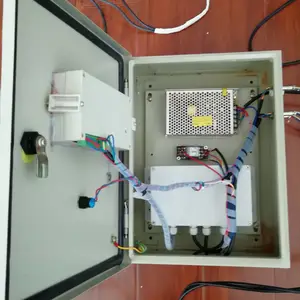

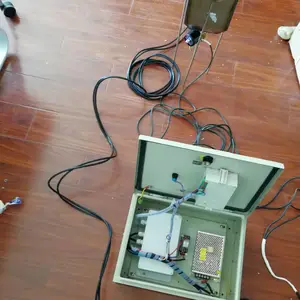

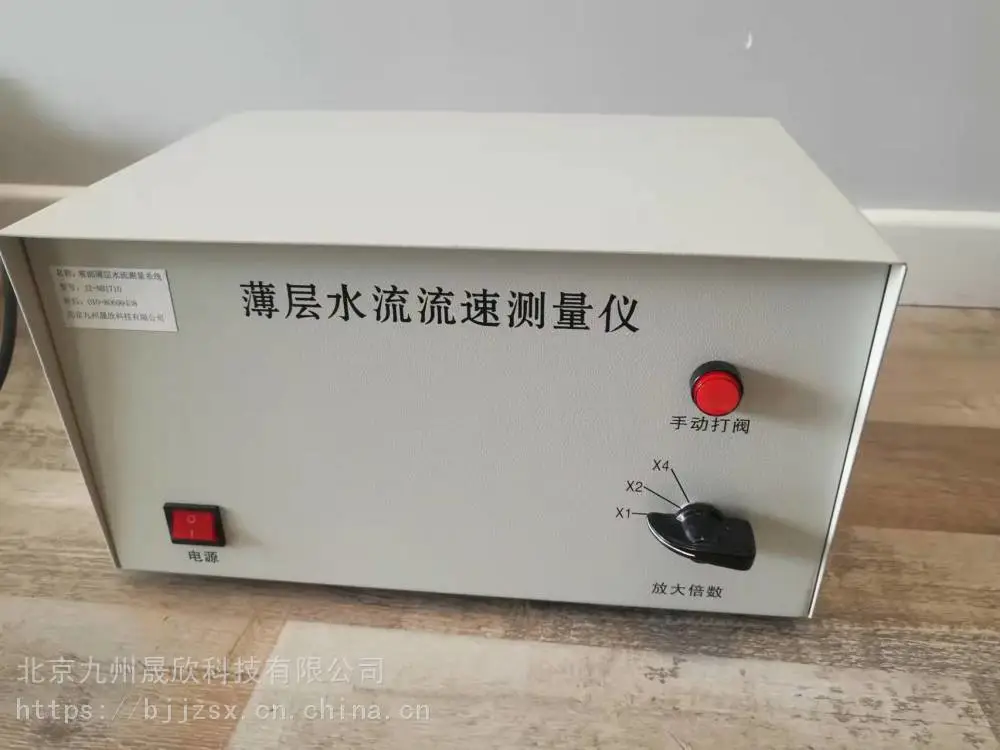

设备具体图片如下：

系统功能:操作系统共为四大模块;即采集控制模块、数据存储模块、计算模块、显示模块和结果存储模块，其结构如下图所示。这些模块主要实现以下功能:

用采集板对数据进行采集，本测量系统数据控制采集板  的分辨率为12bit，通过率为40KHz，输入电压信号为士lOV;安装在数据采集管理器中。

过电路对电解质脉冲发生器进行控制，使数据开始采集时，电解质脉冲发生器产生一个电解质脉冲。

可与计算分离，计算结果自动。存储。

采集时间和频率可调，能适应不同条件下的测量工作。

电解质薄层水流测速仪仪器组成

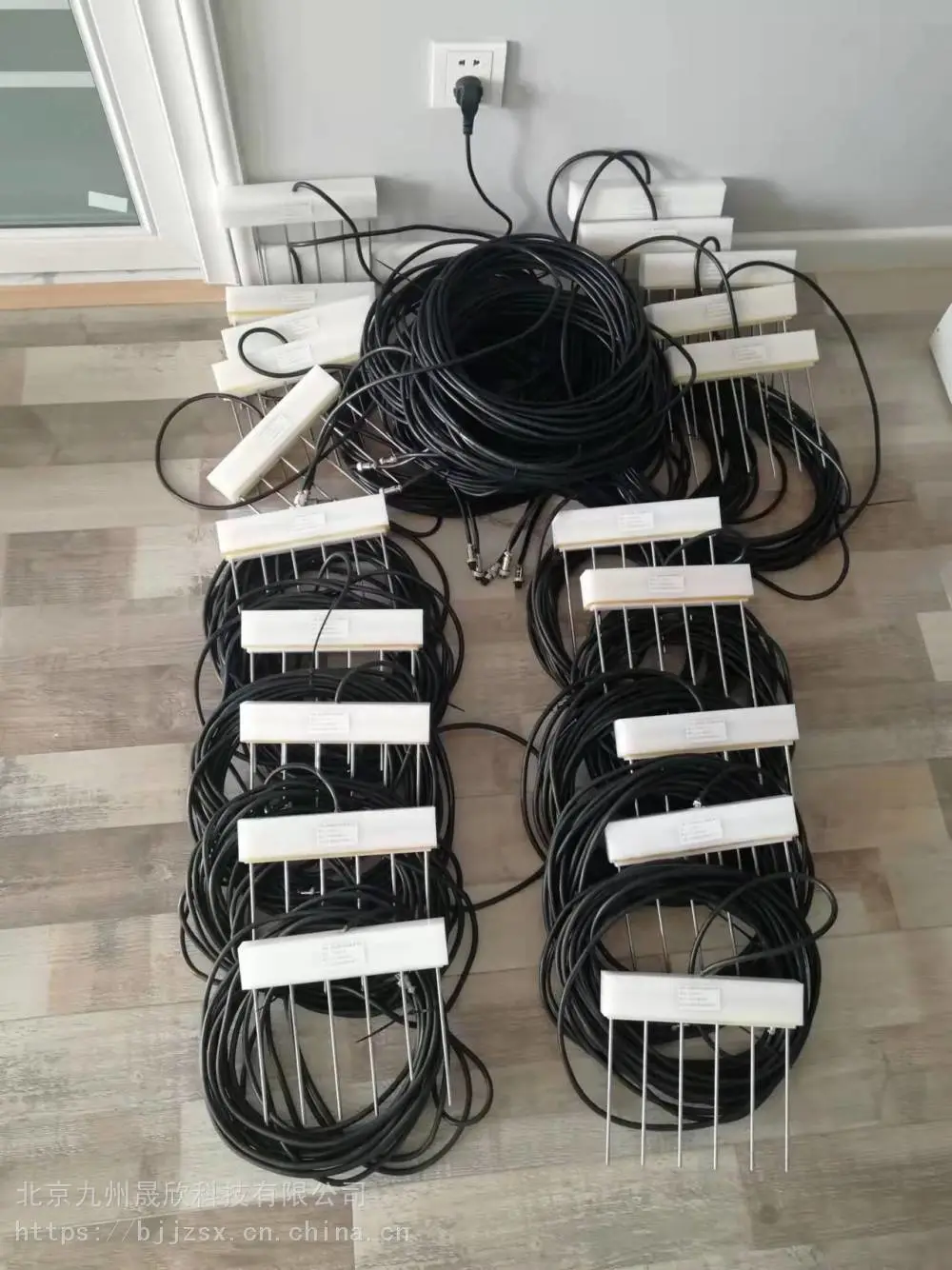

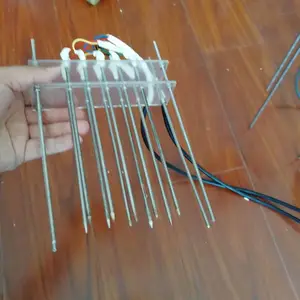

流速测量探针   8个或者10个可按照客户要求定制

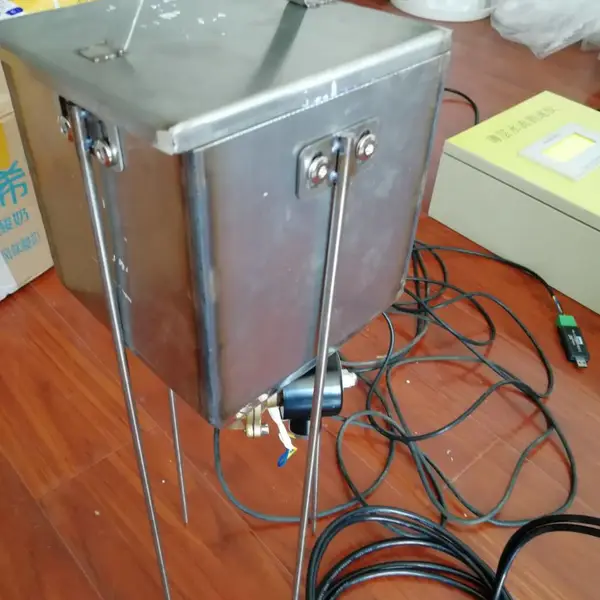

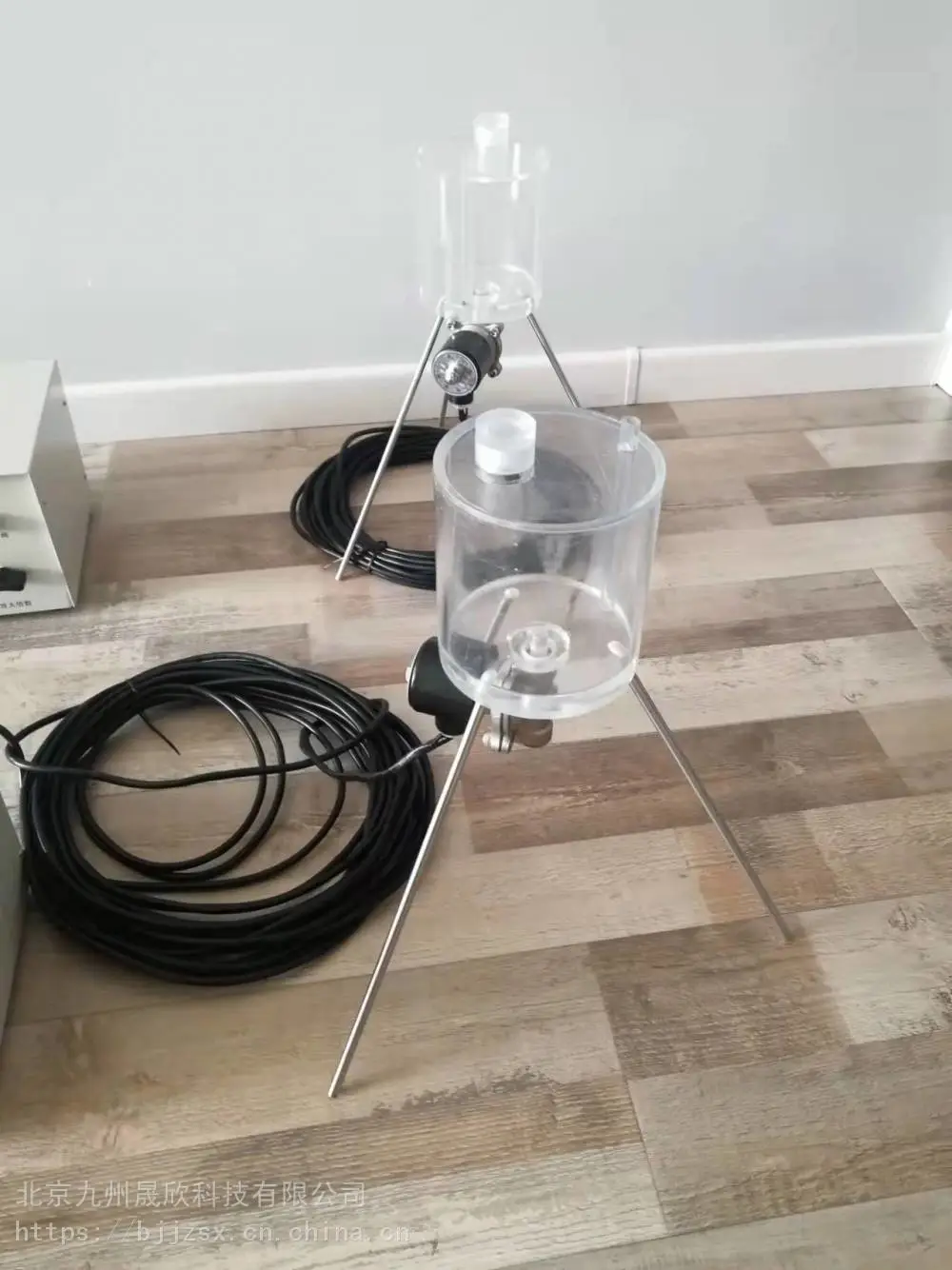

电解质脉冲发生器：1个

数据采集仪器：  1台

数据分析管理软件：1份

操作使用说明书：  1份

参数性能

参数：

准确度：<5%

平均度：同时监测8个点的流速变化

工作环境：工作温度0～+60°C，相对湿度为10～90﹪

采样频率:范围1—100点/秒

采样时间:1—1000秒

供电：AC220V、50HZ，220V可一直于仪器连接，

功率：小于1瓦。

仪器使用寿命大于7年
