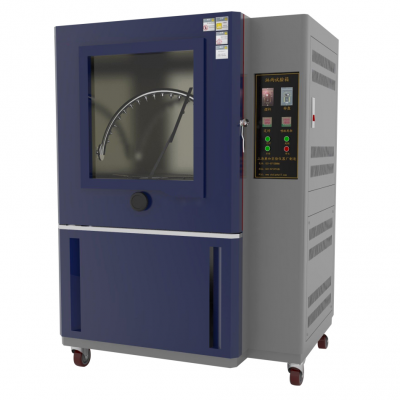

摆管淋雨试验装置特点

自然界雨水对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是*的一道关键程序。

IPX3-4摆管淋雨试验装置防水试验设备（IPX1—6）为标准型设备，共包括滴水装置、摆管装置、冲水装置，需安装在特设的实验室内对产品进行人工模拟淋雨试验，实验室内的进水和防水设施必须安装到位。设备共用水箱、水泵和控制柜，通过一台总水泵、电磁流量计、压力传感器、电动阀和一套PLC液晶触摸屏控制仪集成控制，可以用来考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否***设备和元件良好的工作性能。淋雨试验设备设备能*模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

摆管淋雨试验装置人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

整套设备满足 GB 4208—2008 、GB /T  2423.38--2005；GB/T 4942.1-2006等。

符合IPX1—2的滴水试验装置

一、摆管淋雨试验装置主要技术规格及参数

• 设备满足IPX1,IPX2的试验要求；

• 滴水箱高度可调范围：  200--2000mm

• 滴水量：  1~5mm/min（可调）

• 滴水孔径：  ?0.4mm

• 孔间距： 20*20mm

• 滴水范围：  1200×1000mm

• 试验台：500×600mm，附T型固定槽，0--25°可调和15°标准角度，承重200kg；

• 做IPX1试验时可用IPX3—4的试验台，转速1—3r/min，承重200kg；

二、摆管淋雨试验装置结构设计

• 本装置为可拆卸式，适合于长距离运输后在客户处立即组装，快速方便，缩短安装调试周期。由铝合金支架，升降导轨，滴水箱，供水箱，自动升降机，流量计，可调角度工作台，电器控制箱等组成。与水接触的部件，全由不锈钢、铝合金等耐腐蚀材料制作。

• 固定立柱及支架：采用优质铝合金型材制作，方便拆卸，组装快捷。

• 滴水箱：采用2.0mmSUS304不锈钢板制作，顶部加盖耐压密封。滴水孔按20X20mm排列组成方阵。***滴水嘴采用进口22G注胶针头， 内径0.4mm，滴水箱安装水平仪。

• 供水箱：共用水箱

• 自动升降机：为适于各种规格试件的试验所需，由升降机来调节滴水箱的高度，设计上下限位自动停止控制，避免误操作产生意外。

• 可调角度工作台：与旋转工作台不同，该工作台是固定的。工作台面可作0~25°的倾斜和15°标准角度，台面有T型槽，可固定200kg试件。底部装有脚轮，不用时可移出，同时可与摆管淋雨装置的可旋转工作台通用。做IPX1试验时可用IPX3—4的试验台，转速1—3r/min，承重200kg。

符合IPX3-4摆管淋雨试验装置

一、设备主要技术规格及参数

• 型号：BL—1000；

• 摆管半径：R 1000mmR 800mmR 600mmR 400mm各一套；

• 喷管通径：φ15mm；

• 摆管喷水孔径：? 0.4㎜（0.8㎜，满足4K） ；

• 摆管孔间距离： 50mm；

• 摆管摆幅：0~±170°（可调）；

• 摆管摆速：60°/S（可调）；

• 样品架转速：1--3 r /min（可调）；

• 试验台面尺寸：?600㎜（可根据客户需要设计）；

• 试验台承重： 200 kg；

• 每孔平均水流速度：0.07L/min；

• 压力：80-400kPa （可调）；

• 设备电源：AC  380V；

• 水流水压控制：通过调节节流阀控制流量和压力；

二、 试验箱结构

• 本套淋雨试验设备选用优质不锈钢材料加工成型。设备由4套摆管、摆管支架、摆管传动机构、工作旋转台、电气控制部分组成。其中摆管支架箱体，旋转台防护罩均采用SUS304不锈钢发纹板制作。

• 摆管立柱内部采用槽钢焊接，打磨后喷塑防水处理，坚固耐用，***在摆管摆动时不晃动。设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

• 本设备设计安装一套直径2000㎜的摆管，摆管与支架采用法兰连接，安装和拆卸非常方便。摆管由内径? 16mmSUS304的工业不锈钢管弯制，可以作往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。

• 摆管摆动由***的步进电机完成，转动频率和角度及转盘的转速由可编程液晶控制器自动控制，屏幕设定好摆管摆速和摆管角度后，开启即按设定值运行，操作简单。样品架转台呈水平方向360度旋转。整台设备设计合理，经久耐用。设备在符合***的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

• 压力吸水水泵及流量计，泄流阀，压力表等安装与水箱侧面，出水连接到摆管进水。

JL-1淋水喷头（莲蓬式溅水）

结构原理及技术指标

本溅水装置的莲蓬式喷头，采用全不锈钢精密烧焊制成，喷孔采用激光打孔。孔腔光滑无毛刺，喷头前方有一挡板（SUS304）。可调节喷头喷出雨滴的覆盖面，此种装置可对产品在做水试验时从各个不同角度进行喷洒，此时可将挡板拆下。

工作机构：水源 （水泵）、阀门、流量计、压力表、喷头

1．喷头孔径0.5mm，

2．孔数121个，其中一个在中央，里面两圈共12个孔，间距30?，外面4圈共24个孔，间距15?，

3．莲蓬头直径100mm，

4．管径15mm，

5．仰角可调

6．喷水流量：10×（1±5%）L/min，参考水压：50～150kPa（0.5～1.5bar）

符合IPX5—6的冲水装置

一、设备主要技术规格及参数

• 型号： JL--2；

• 冲水式喷嘴两套：喷嘴直径6.3mm一套，喷嘴直径12.5mm一套；

• 水流量：喷嘴直径6.3mm为（12.5±0.625）L/min；

• 喷嘴直径12.5mm为（100±5）L/min；

• 水压：按规定水流量调节；

二、摆管淋雨试验装置结构设计

• 冲水式喷嘴选用SUS304不锈钢***，分别固定在立柱两侧。

  水  箱

• 为配合IPX1~6防水试验，水箱设计成内空间长800mm、宽800mm、高1000mm的不锈钢水箱，壳体采用SUS304不锈钢材料，配有水质过滤器，进水浮球阀，排水阀。

•   水箱旁边设计有一机械室，里面安装有压力水泵，流量计、压力传感器、阀门、接头等作为其他防水实验的配套部件。

  控制系统

    为方便控制，本套淋雨试验房采取统一集中控制方式，采用可编程液晶控制器控制滴水试验、摆管的摆动角度、摆动速度、冲水试验、转台的转速及压力流量、时间等，有效***试验按标准运行；控制系统配备施耐德执行元器件；

    由中国台湾台达公司的 PLC 组成测量控制系统。本操作系统由我公司研制开发，具有操作简单、性能稳定、界面直观等优点。它与执行机构的*结合能z大限度的满足试验要求。

• 运行方式：程序控制运行、单项手动运行、定时关机等

• 人机界面：中文界面菜单，彩色液晶触摸屏（显示试验水压、流量、转盘转速、试验时间等项工作状态）。

•   控制仪界面




• 控制器：台达PLC、模拟量采集模块

• 设定精度：时间：1秒，工作台转速：1r/min；水流量：0.1L/m；摆管摆角、摆速等。

• 角度控制方式：通过步进电机驱动减速机，通过改变步进电机脉冲数达到所需角度控制的目的

• 执行元器件：法国“施耐德"的交流接触器、继电器；

• 流量计：采用电磁流量计，由电磁流量传感器和电磁流量转换器组成，它基于法拉第电磁流感应原理工作，可以用来测量试验水流的流量，可以实现对流量的控制、调节、显示和积算。通过转换器输出4～20mADC信号，与中央控制器联接，受其控制，并显示。

• 压力表：由显示实际压力的压力表显示当前值，另有压力传感器通过4～20mADC信号与控制器联接，受其控制，并显示。

• 安全保护系统

• 试验装置工作异常报警装置

• 漏电、短路断路保险

• 水路系统安全保护

• 接地保护

• 电源电压及缺相保护

• 电机过热过载保护

• 缺水、低水位报警装置

• 线路保险丝及全护套式端子
