高压氮气检测安全阀校验台 安全阀测试设备

安全阀整定测试试验台的详细介绍

 安全阀整定测试试验台是我公司参考GB/T 12242-2005（压力释放装置、性能试验规范），研制而成的安全阀整定压力的调整及测试的新型试压装置。

一、功能

安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力安全性能。

二、型号

      SPT-32-DN400

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统等组成。

1.  动力系统：

高压动力源：

空气增压泵STT40:驱动压力3-8bar;输出压力120-320bar; 为高压安全阀输出提供预增压力；

气液增压泵GD80：驱动压力3-8bar;输出压力240-640bar; 为高压安全阀输出提供预增压力；

低压动力源：

采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。

2.工件装夹系统：

本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；泄压阀采用规格相应的连接工装，与高压泵气体管路相连；气缸压紧***被测件与管路之间的密封性， 2路单独操作。

四、四、主要设备清单

序号.	名称	品牌	规格	产地	单位	数量
1.	增压泵	SHINEEAST	STT40	济南赛思特	台	1
2.	二联件	国产	UFR/L-04		件	1
3.	二位三通电磁阀	亚德客	3V410-15-DC24	台湾	件	2
4.	压紧油缸	SHINEEAST	20T	济南赛思特	件	1
5.	手动针阀	SHINEEAST	SCV70	济南赛思特	件	6
6.	球阀 （二位三通）	SHINEEAST	BV6013	济南赛思特	件	1
7.	加紧油缸	SHINEEAST	30T	济南赛思特	件	1
8.	精密压力表 （0.4级）	凯曼	0-1.6MPa/0.4级	南京	块	2
9.	精密压力表 （0.4级）	凯曼	0-60MPa/0.4级	南京	块	2
10.	精密压力表 （0.4级）	凯曼	0-6MPa/0.4级	南京	块	2
11.	精密压力表	凯曼	0-25MPa/0.4	南京	块	2
12.	压力变送器	昆山	0-1.6MPa/0.5%	国产	块	1
13.	压力变送器	昆山	0-60MPa/0.5%	国产	块	1
14.	管路连接附件	SHINEEAST		国产	批	1
15.	单片机	SHINEEAST		济南赛斯特		2
16.	增压泵	SHINEEAST	GD80	济南赛思特	台	1
17.	增压泵	SHINEEAST	GD64	济南赛思特	台	1
18.	电磁换向阀	YUKUN	DCG-02-24	佛山	套	2
19.	工装夹具	SHINEEAST	SPT(12)	济南赛思特	批	1
20.	控制箱体	SHINEEAST	SPT(1)	济南赛思特	批	1
21	蓄能器	朝日	10L/31.5MPa	国产	台	1
23	工作台架	SHINEEAST	SPT(03)	济南赛思特	架	1
24	储气罐	格瑞特	4L	重庆	支	1

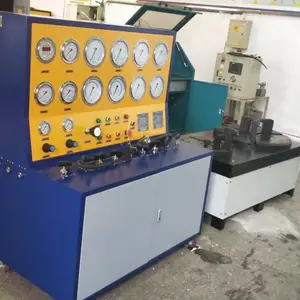

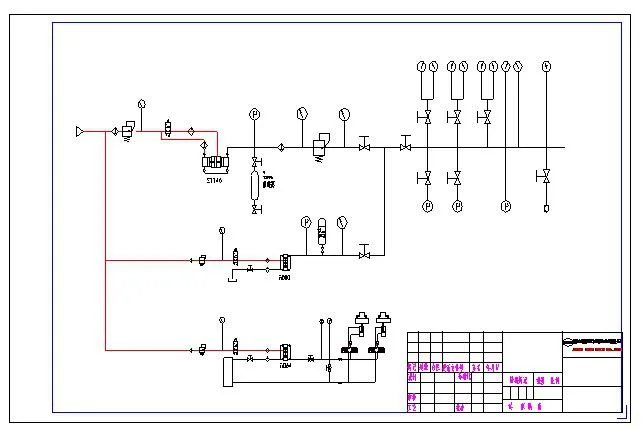

五、机械控制部分原理图

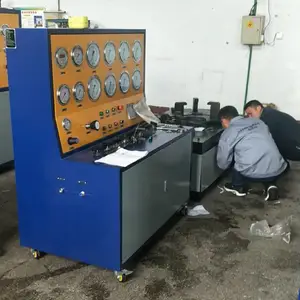

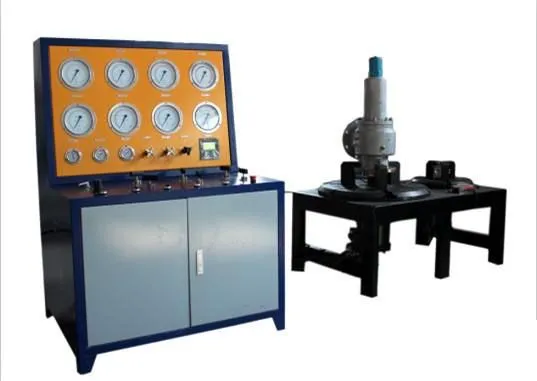

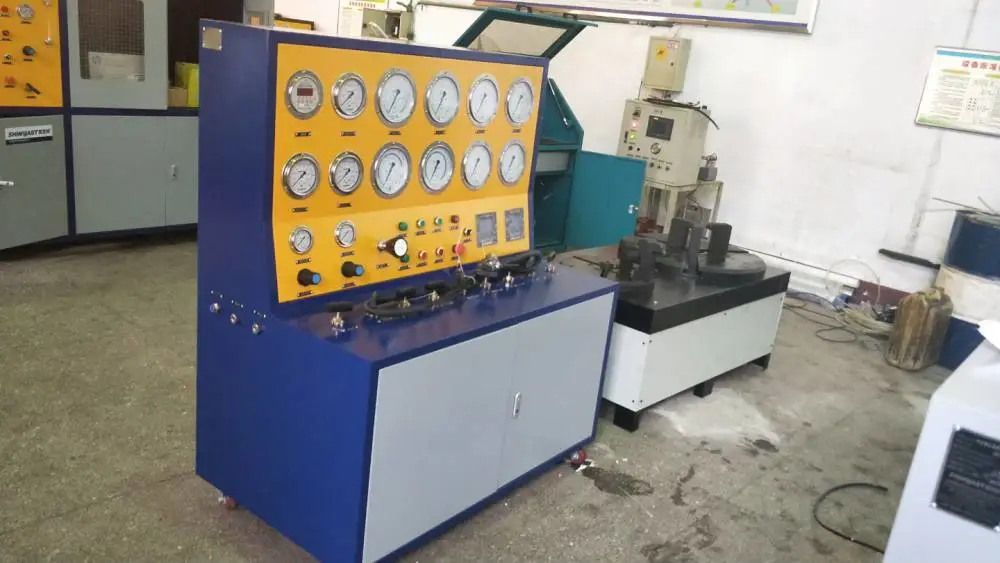

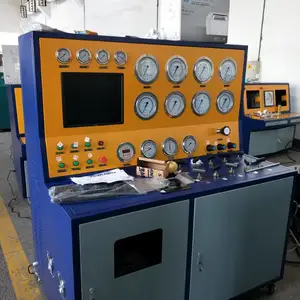

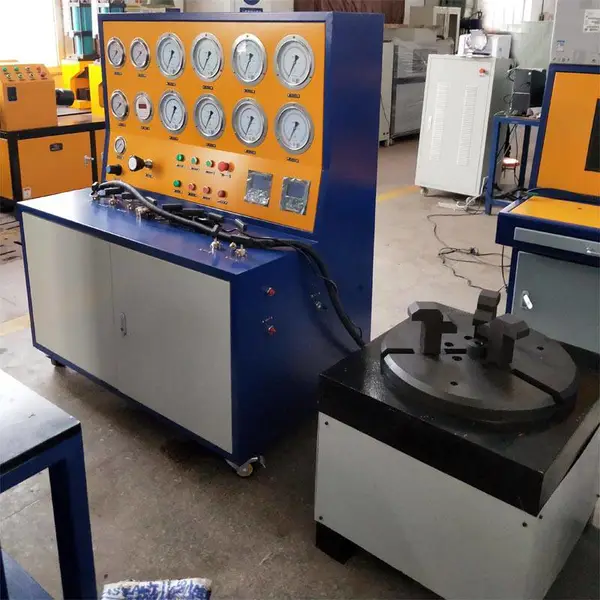

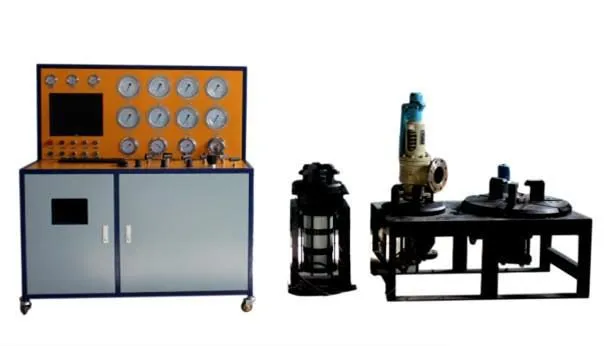

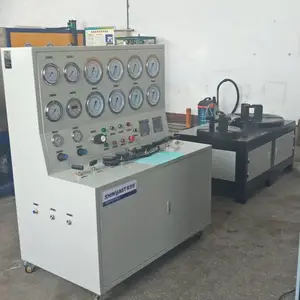

                     数显表控制安全阀校核试验台                                                计算机控制安全阀校核试验台

——————————————————————————————————————————————————

以上资料有安全阀整定测试试验台小编为大家提供，不详之处谅解。
