| 品牌:赛思特 | 订货号:1 | 型号:GDYLNYSY-1 |

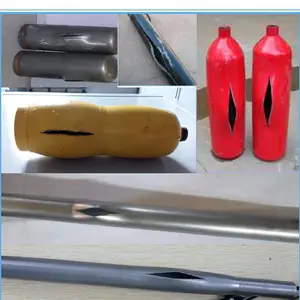

| 货号:1 | 产品别名:管件耐压爆破试验台 | 用途:用于管件耐压爆破试验 |
| 适用行业:管件生产检测行业 | 产品用途:用于管件耐压爆破试验 | 规格:80*50 |
| 是否跨境货源:否 |
水压试验台技术说明书
一 设备组成:
整个设备由两部分组成,数显仪表显示采集部分及试验箱体部分。由数显表设定压力上下限及保压时间,压力传感器检测系统压力,数显表可设定保压时间、保压压力、压降范围等。
二 设备描述:
系统核心控制部有数显表及手动控制升压速率组成,核心动力部分采用赛思特增压器,产生输出压力。数据采集选用丹瑞高精密压力变送器配合数显表在线监控压力。用户可设定上下限压力、保压时间,被测件爆破或压力突变系统自动停止运行并并采集峰值报警提示。
设备动力源部分采用高压泵
高压泵GD06WL:增压泵比6:1,驱动空气压力0.2-0.8MPa,输出压力在1.2-4.8MPa压力可调;
该设备自带压力过载功能、急停按钮及蜂鸣器报警功能
三 实现功能:
1. 水压静压试验;(试验压力1.2-4.8MPa);采用GD06气液增压泵
2. 试验环境温度和介质温度:常温;
3. 试验压力无级调节,靠数显表程序控制,试验参数可设定压力上下限及保压时间
4. 该设备上装有显示静压实时压力数值的高压压力表,压力传感器,便于设备静压压力显示使用!压力误差不大于3%!
四 主要技术参数:
序号 | 项目要求 | 性能指标 | 备 注 |
1 | 被测试对象 | 管路、阀件等 | 可约定被测件 |
2 | 实现功能 | 水压静压、爆破试验 | |
3 | 试验压力 | 1.2-4.8MPa | |
4 | 试验介质 | 水压试验介质为洁净水 | |
5 | 增压方式 | 高压采用气液增压泵GD06 | 增压泵全部为进口密封件 |
6 | 压力控制及压力采集 | 数显表加采集卡采集压力数值 | 数显表设定压力上下限及保压时间 |
7 | 注水排气系统 | 高压泵同时作为补水排气 | 配有不锈钢储液箱 |
8 | 介质,环境温度 | 室温 | 根据实际工况 |
10 | 驱动气源压力 | 0.2—0.8MPa | 耗气量1.0m3 |
五 主要配件清单
序号. | 名称 | 型号 | 品牌 | 数量 |
1. | 高压泵 | GD06 | 济南赛思特 | 1 |
2. | 气动三联件 | UFR/L-04 | 南普气动 | 1 |
3. | 电磁阀 | 二位三通 | 济南赛思特 | 2 |
4. | 驱动压力表 | 1MPa | 嘉兴科迈 | 2 |
5. | 高压压力表 | 0-100MPa | 嘉兴科迈 | 1 |
6. | 低压压力表 | 0-10 MPa | 嘉兴科迈 | 1 |
7. | 高压阀 | SCV70 | 赛思特 | 2 |
8. | 高压四通 | ZG3/8 | 赛思特 | 1 |
9. | 低压三通 | ZG3/8 | 赛思特 | 2 |
10. | 不锈钢管路 | Φ10 | 赛思特 | 1 |
11. | 不锈钢接头 | 卡套接头 | 赛思特 | 1 |
12. | 压力箱体 | Q235喷涂 | 赛思特 | 1 |
13. | 被测件箱体 | 铝合金型材 | 赛思特 | 1 |
14. | 传感器 | 100MPa | 丹瑞 | 1 |
15. | 电控部分 | -- | 赛思特 | 1 |
六 数显表
调整数显表,按测试件的测试压力设定压力、***压力(不需要上下限压力的只设定压力即可)及保压时间。
***次按下“SET”键,按“▲”或“▼”设定上限压力;第2次按下“SET”键,确定上限压力,按“▲”或“▼”设定下限压力;第3次按下“SET”键,确定下限压力,按“▲”或“▼”设定时间;第4次按下“SET”键,确定。“DEL”键为报警解除键。

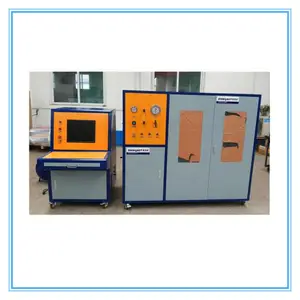

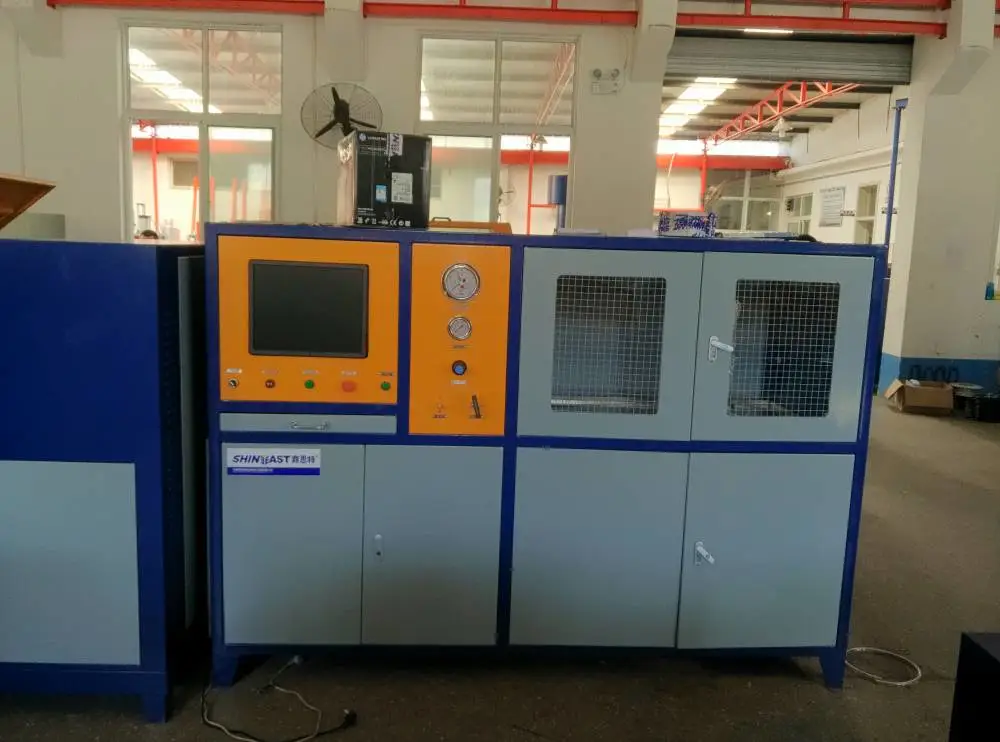

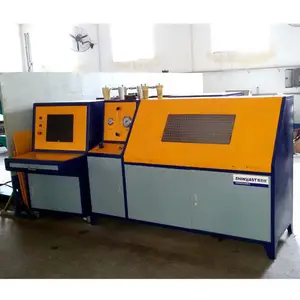

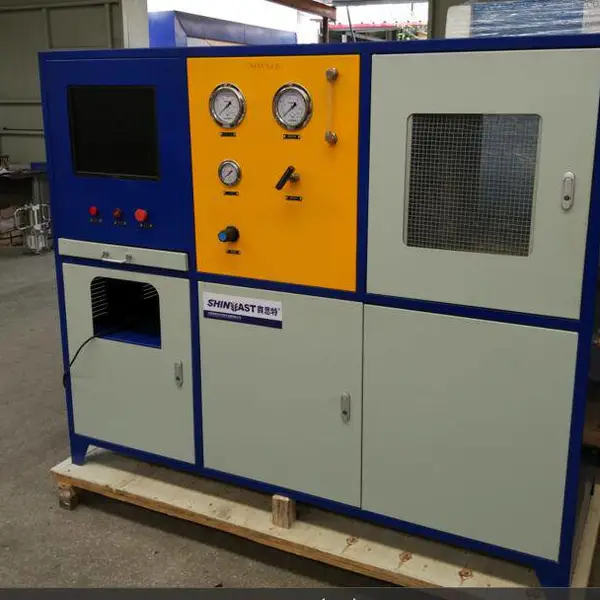

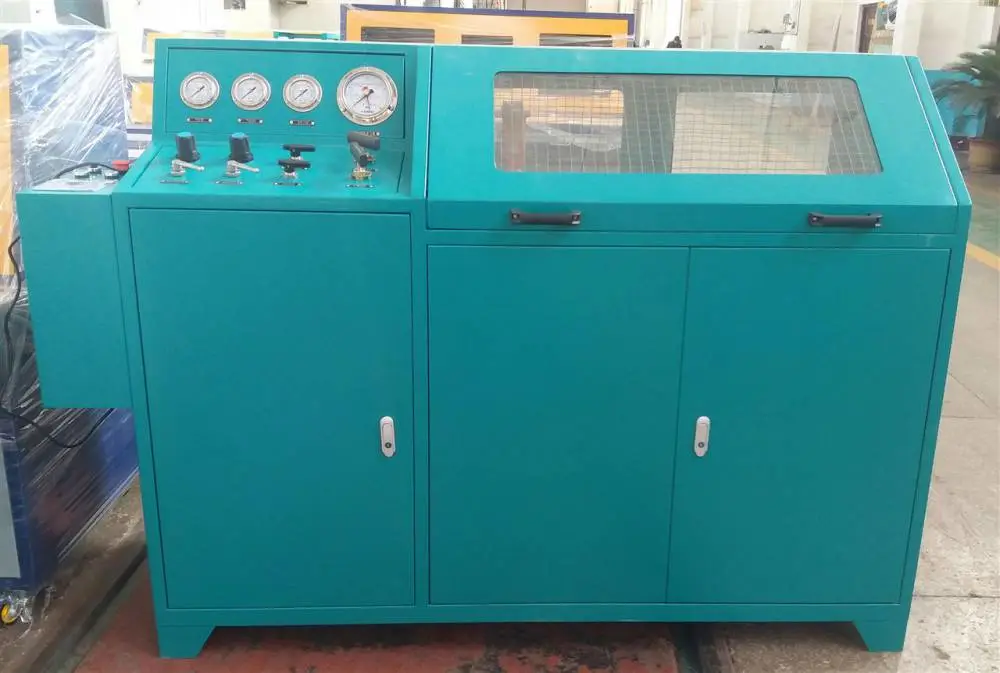

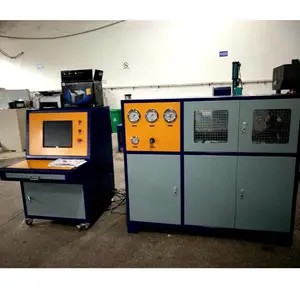

七 系统外形图
