专门用于LNG气瓶检测的成套设备

       LNG气瓶检验项目包括以下内容：资料审查、外观检查、内部检查、安全附件及阀门检验、耐压试验、气密性试验、日静态蒸发率测试、漏率测量，必要时需对气瓶进行抽真空处理。

      低温绝热LNG气瓶检测设备 ,工艺成熟,专业生产厂家自荐,赛思特为你提供成套lng钢瓶成套检测设备, 包含残液回收,氮气置换,阀门检测检修,夹层真空度检测及补抽真空,静态蒸发率检测,气密性检测,等成套检测设备, 工艺流程***, 系统成熟, 操作简单, 在线检测. 欢迎新老客户点评及来电咨询.

1、我方派员指导安装、调试.

2、需方无偿提供人员、工具支持.包括安装、调试所需的起吊设备、架梯、焊机、切割机、电源、水、气等.

3、双方按签订的技术协议以及相关的法律、法规、标准等,对设备进行验收.

     赛思特专业生产LNG车载气瓶检测设备，低温气瓶（LNG）成套检测设备，详情请电话咨询18615639929

LNG低温气瓶检测设备配置清单

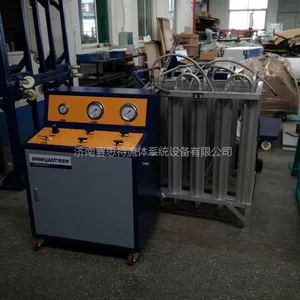

一、残液残气回收装置

型号：RGH-N

技术参数：

1、低温液体储罐储存残液；

2、备用瓶组储存增压后气体；

3、氮气置换装置封闭式箱体设计，框架整体喷塑处理；

4、置换后可燃气含量(V):〈2℅;

5、氮气置换氮气压力：0.9MPa

6、配备低温气瓶；

7、工位数：1工位；

功能:

1.        该设备可回收待检测气瓶残液、残气，并通过氮气置换装置置换瓶内残余可燃气体；

2.        将待试瓶内残余液体通过低温管路导出；

3.        将残余液体通过汽化器气化后，通过气体增压系统压缩至储气瓶组；

4.        通过氮气置换装置将瓶内可燃气体进行置换；

二、阀门管道附件拆卸工具箱   数量 2台

型号：GJ-1

配置要求：

1、含低温气瓶各阀门、附件、管路拆卸工具；

功能:

1.        该设备为拆卸、安装气瓶附件提供整套工具；

2.        拆卸气瓶阀门及管道；

3.        装阀门时实现扭矩控制；

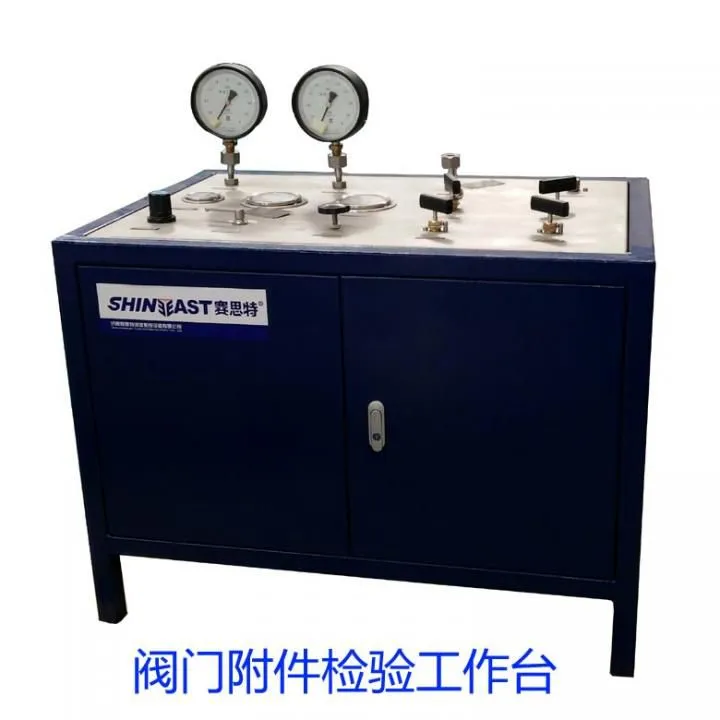

三、阀门管道附件检验工作台    数量1台

型号：WB-1

技术参数：

1、 不锈钢面板、型材焊接而成，喷塑处理，可承受各附件重量；

2、配备压力源：气动增压泵STA05

3、外形尺寸：1400*900*750；

功能:

1.        该设备用于对气瓶附件阀门、安全阀的气密性进行检测，为后续气瓶附件组装做准备；

2.        可通过增压系统及工作台实现气瓶带阀门、安全阀密封性检测；

3.        压缩空气驱动，输出压力可无级调节；

4.        增压泵采用进口密封圈，提高使用寿命；

5.        配备两路输出，可实现不同阀门测试要求

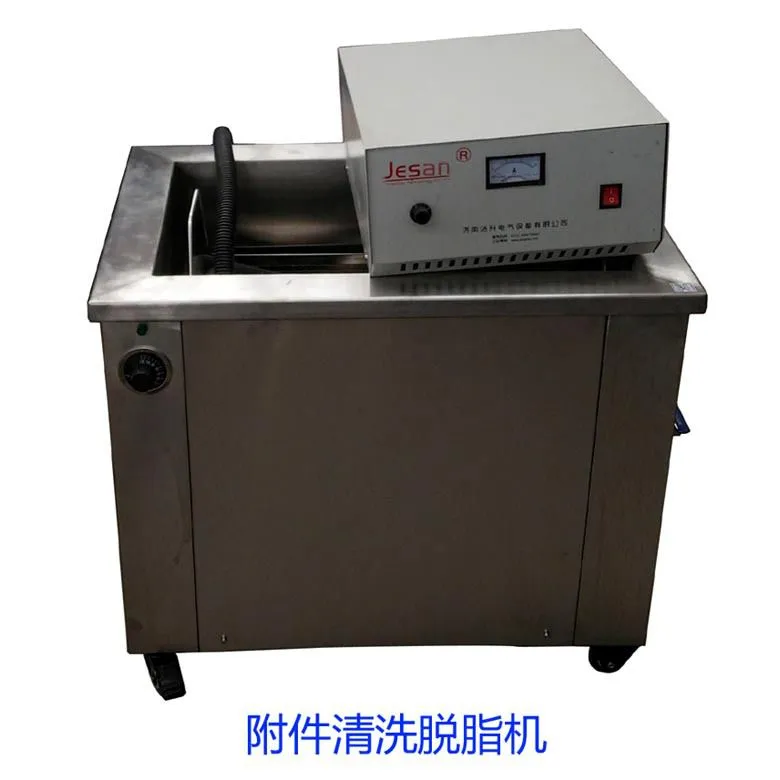

四、阀门管道附件清洗脱脂机  数量1台



 型号：VPW-1

技术参数：

1、清洗方式：清洗液+超声波清洗

2、功率：5.2KW

3、频率：28KHZ,

4、外形尺寸：700*600*800带万向轮可移动；

5、发热量：4KW

功能:

1.        该设备用于低温气瓶附件的除油清洗处理，满足对气瓶附件的洁净度要求；

2.        可实现对阀门、管路清洗除油处理；

3.        采用超声波清洗除油技术，满足气瓶除锈除油要求；

五、气瓶外部清洗机   数量1台

 型号：OW-N

技术参数：

1、功率：0.75KW

2、型材焊接而成，喷塑处理，可承受气瓶重量；

3、5-10倍的放大镜

功能:

1.        该设备用于低温气瓶外部的清洗，以便检测人员对气瓶外观进行检查；

2.        采用高压清洗机、清洗枪，压力可实现过载保护；

3.        控制箱体含有高压控制阀门及压力表，可对清洗压力实时控制；

4.        配备清洗液槽及清水槽，可对气瓶外部进行两种方式清洗；

六、内窥镜    数量1台

型号：ESPR-1

技术参数：

*1、像素：45万像素

2、视场角：70°/90°

3、景深为50mm—∞

4、标配2G SD存储卡

5、操控:电动360°全方位弯曲

功能:

1.        该设备用于对气瓶内部进行缺陷检测；

2.        头部采用自动旋转头，可实现各角度缺陷检测；

3.        高分辨率的显示窗口，可清晰观察气瓶内部情况；

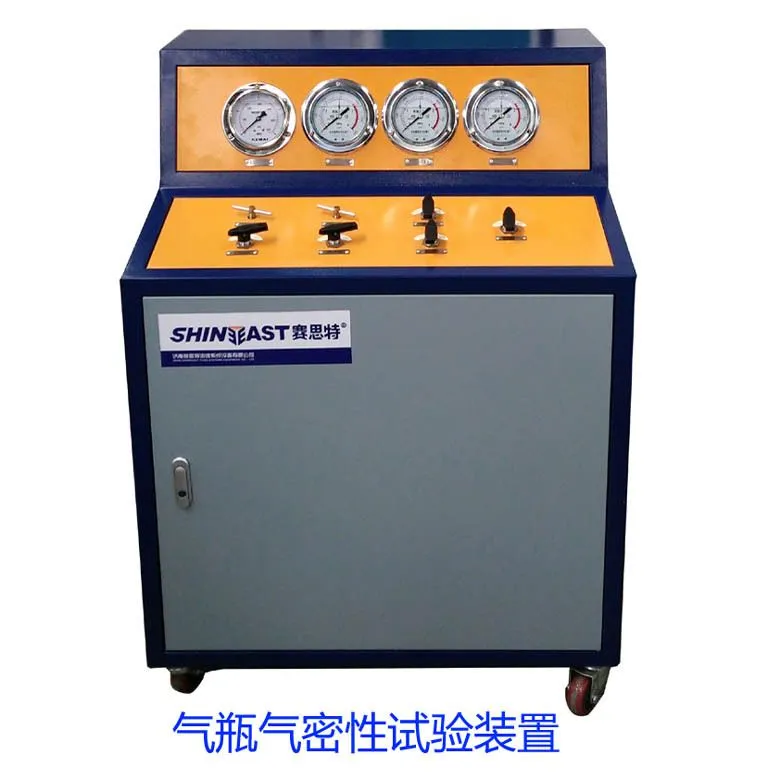

七、气密性试验机   数量1台

型号：GT-N

技术参数：

1、测试介质：干燥洁净氮气

2、试验压力： 按照待试气瓶上标记的试验压力（不同品种气瓶要求的压力不同）

3、环境温度：0-40摄氏度

4、环境湿度：湿度＜80%

5、配备压力泵：气体增压泵

6、工位数：2工位

功能:

1.        该设备用于测试重新组装完阀门管路的气瓶的气密性，***绝热气瓶集成管路的密封性；

2.        配置中压空气压缩机，测试气源压力充足，可满足检测高检测效率的要求；

3.        采用高压气体过滤器，通过过滤干燥满足测试气瓶对测试气体的洁净度要求；

4.        控制箱体可有效控制测试压力、流量。满足测试气瓶对升压速度及压力精度的要求；

5.        阀门采用高压阀门，满足测试压力密封要求；

6.        封闭式箱体设计，方便操作，***；

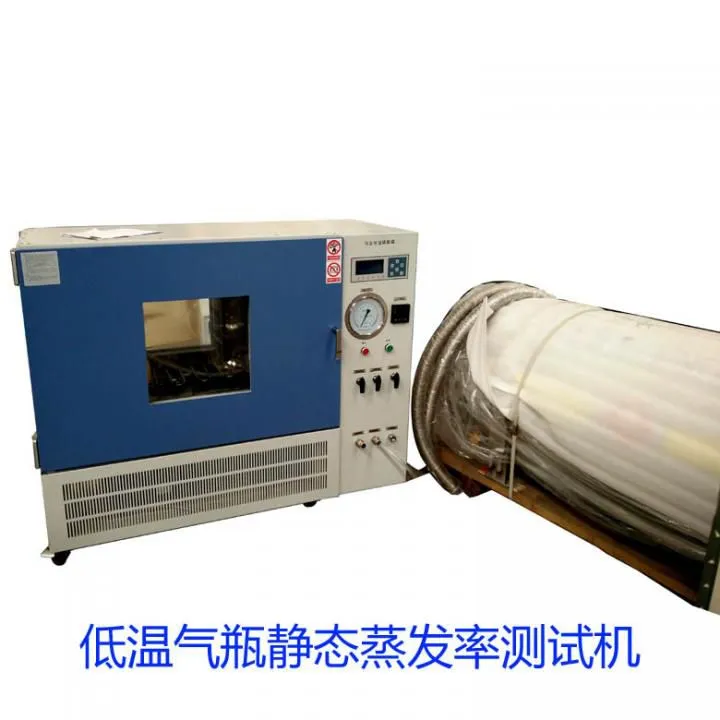

八、高精度静态蒸发率测试机（移动式）   数量1台

型号：SERE-01

技术参数：

1、测量范围：0.01-5m3/h、

*2、测量精度： 0.2级；0.5级、

3、分辨率：指针转动一周示值：4L  仪表盘分度值：0.1L/400格、

4、机械计数器大累计值：9999.999m3、

5、记录数据时间：24h、

6、大工作压力：10KPa；压力损失：＜80Pa、

7、环境温度：0-40摄氏度、 3.8供电电源： 220V 50Hz单相

8、工位数：1工位

功能:

1.        该设备用于测量待测试低温气瓶的静态蒸发率，以此判断气瓶的绝热性能；

2.        采用移动式结构，满足在线监测需求；

3.        配置除湿加温系统，避免环境温度湿度对测试结果的影响，得出***的测量结果；

4.        数显电控系统的配置，确保的读数、测量精度的便利性、准确性；

5.        体积流量计采用国内知名厂家产品，机械式体积流量计性能稳定、可靠；

九、夹层抽真空试验机（移动式）    数量1台

型号：VD-01

技术参数：

1、真空计量程：5×10-5至1000mbar

2、极限压强：≤6×10-5

3、环境温度：0-40摄氏度

4、环境湿度：湿度＜80%

5、外形尺寸：670*360*450，带万向轮可移动

6、AC220V/单相710W

7、工位数：1工位

功能:

1.        该设备主要用于低温气瓶夹层真空度的补抽，来***低温气瓶的绝热性能；

2.        采用国内知名前级泵、分子泵***达到高的真空度；

3.        采用国内知名电磁阀、波纹管以此***管路系统的密封性，为抽真空提供可靠管路连接；

4.        采用快拉式手提阀，便于抽真空与气瓶夹层连接；

5.        采用数显真空度显示仪器，便于观察与控制；

6.        移动式设计，便于移动，在线工作；

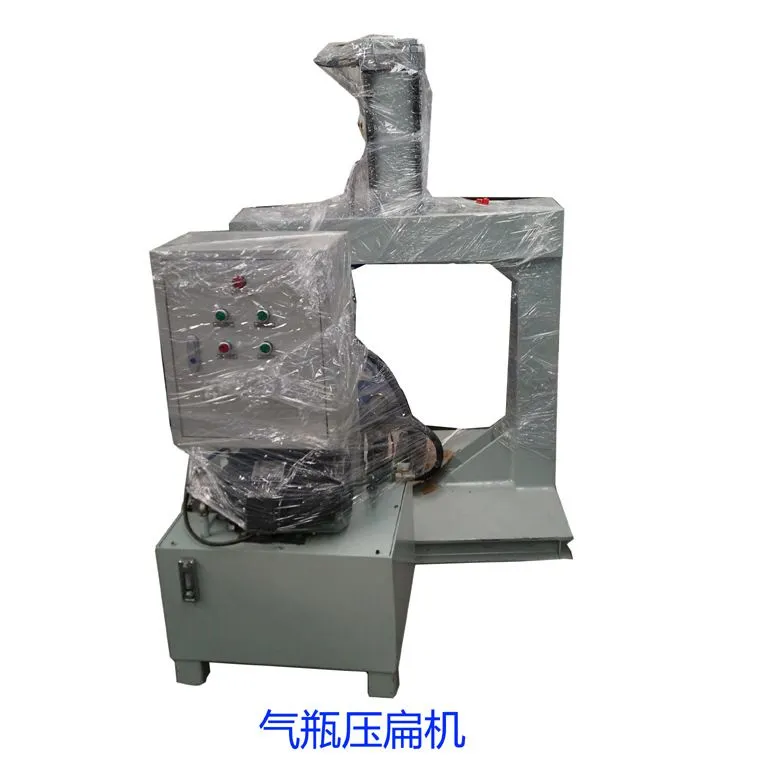

十、气瓶判废机       数量1台

型号：CPF-10

技术参数：

1、适用国内各种规格低温绝热气瓶

2、工作效率 ：0～30只/h

3、大压扁行程 ：200mm

4、液压泵站：压力16MPa

5、油压千斤顶：50T

功能:

1.        该设备用于报废经检测不合格的气瓶，***不合格气瓶再次投入使用；

2.        工作台架采用标准型材焊接而成，强度满足压扁要求；

3.        液压站采用国内知名厂家阀门、泵及管路，布局合理，为油缸提供压力源；

4.        压紧缸采用进口密封件，***使用寿命及可靠性；

5.        电控系统可控制液压站的启动、停止；

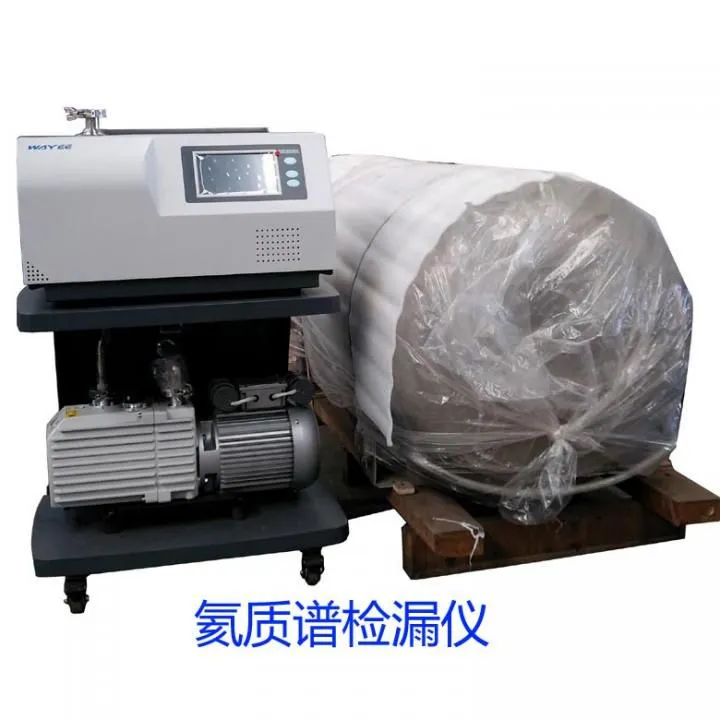

十一、氦漏检测仪     数量1台

型号：SSHZP-01

技术参数：

1、漏率指示范围：10－10~～10－7、  10－9~～10－6、 10－8~～10－5、

*2、小可检漏率（对氦）：＜5×10－11Pa·m3/S

*3、灵敏度： 3.0×10-11mbar.l/s ，质谱室高工作压力3×10－2Pa

4、响应时间：反应时间：＜3S，启动时间：＜8min

5、环境温度：15~35摄氏度

6、环境湿度：湿度＜80%

7、供电电源： 220V 50Hz单相

8、符合美国真空标准AVS2.1以及******3530的标准

9、内置式标准漏孔，带自动温度补偿系统

10、数显工作界面；数字显示漏率，带音频报警

功能:

1.        该设备用于检测存在泄漏气瓶的泄漏点；

2.        设备自带真空泵将气瓶夹层抽真空，利用氦气沿焊缝或推测泄漏点对焊缝进行测漏；

3.        通过氦质朴检漏仪数显控制系统，观察泄漏量，确定瓶体焊缝泄漏点；

4.        氦质谱泄漏仪采用国内***，性能稳定可靠；

5.        设备与抽真空装置集成于一体，便于移动、操作；
