一、产品概述

   RWG-D系列无源两相过流继电器(以下简称继电器)具有定时限和反时限特性，适用于发电机、变压

器及输配电系统的继电器保护装置中。在设备过负荷或短路时，能按预定的时限可靠动作，发出信号

或切除故障部分，保护设备及输配电系统安全。本继电器将A、C两相电流信号同时输入，每相电流具

有相同的整定条件。继电器将输入的两相信号进行随机比较，取电流较大的一相信号进入运算处理，

以决定继电器的输出动作。继电器动作后，动作灯可清记忆指示是A相或C相过负荷或速断故障。方便

值班人员分析故障原因。本继电器为集成电路型继电器，采用数码开关整定电流值，直观方便，改变

整定值无须检验，整定范围为2-20A级差为0.1A;精度高、功耗小、动作时间快、返回系数高，是GL型

过流继电器理想的更新换代产品。本继电器执行电力行业标准DL478-2001《继电器保护及安全自动

装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器技术条件》。

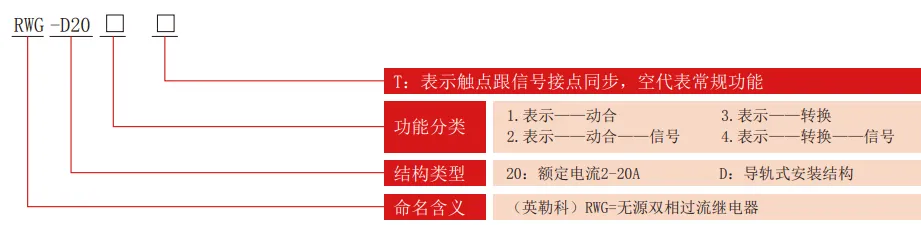

二、继电器型号分类及含义

三、正常工作环境

1.环境温度:-10°~+50°C;

2.相对湿度:不大于90%;

3.大气压力:86kPa~106kPa:

4.使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5.周围环境:不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘

和表面涂覆层的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。

四、主要技术指标

额定值:50Hz交流***，波形畸变不超过2%。

过流整定范围为2~20A(无辅助电源)，级差为0.1A，电流整定值平均误差不大于±3%。

速动倍数整定范围为2~9.9倍，级差为0.1倍，电流速动整定值平均误差不大于±3%。

继电器的速动电流用电流整定值的倍数表示:速动电流=速动倍数X整定电流。

速动延时整定范围为0~0.9S，级差为0.1S;

速动动作时间:继电器任一整***上，在1.2倍速动电流时的动作时间不大于±1%+50ms。

返回系数:不小于0.85。

反时限特性曲线动作方程:  13.5K   t= I/Is-1 +0.04

t:反时限动作时间 K:延时曲线系数(整定范围0.01~9.99)

Is:整定电流值 I:实际输入电流值(注:I/Is不大于1.2为不推荐使用段)

反时限特性时间整定误差:

a)当I/Is<2时,平均误差不大于10%;

b)当I/Is>2时，平均误差不大于5%。

功率消耗:额定电流时功率消耗不大于6VA。

触点容量

a、接通容量:在直流电压不超过250V时，结构1型产品触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。

c、过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术

标准的要求。

介质强度

在标准试验大气条件下，各导电部分连在一起对外露非带电金属部分及外壳之间，应能承受交流有效

值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。同一组动、静触点之间应能承受

交流有效值1000V/50Hz的试验电压;历时1min，无绝缘击穿或闪络现象。不同一组触点之间应能承

受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。

绝缘电阻

在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的

测试仪器测其绝缘值,应不小于20M。

工作寿命:继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

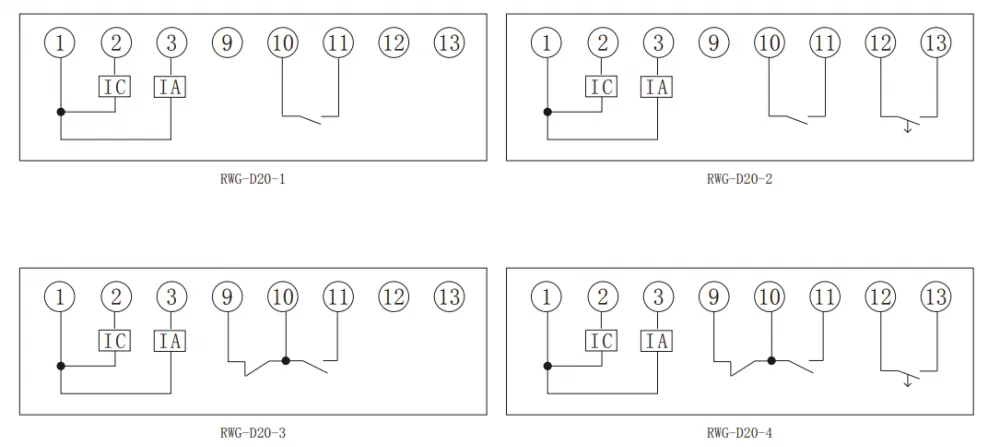

五、接线图

六、外形尺寸图
