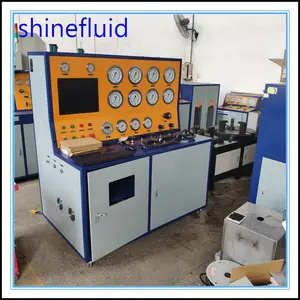

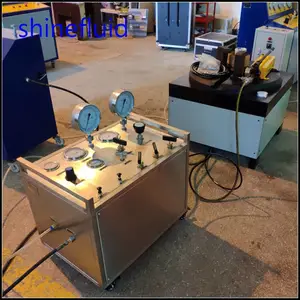

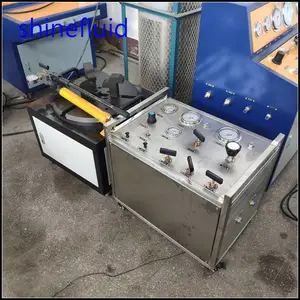

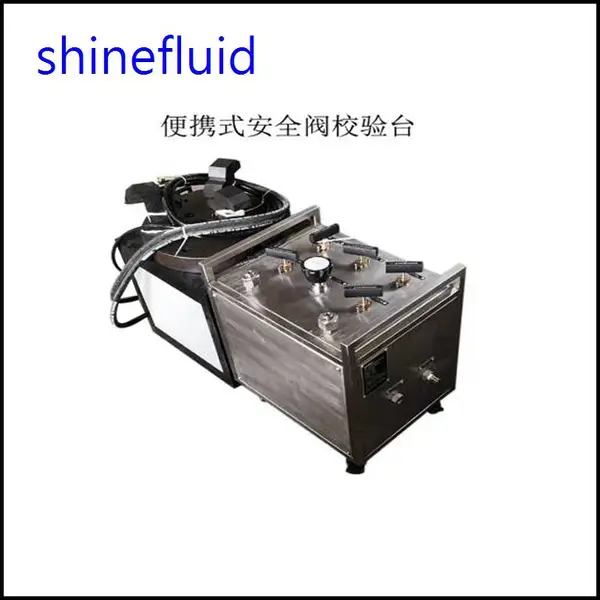

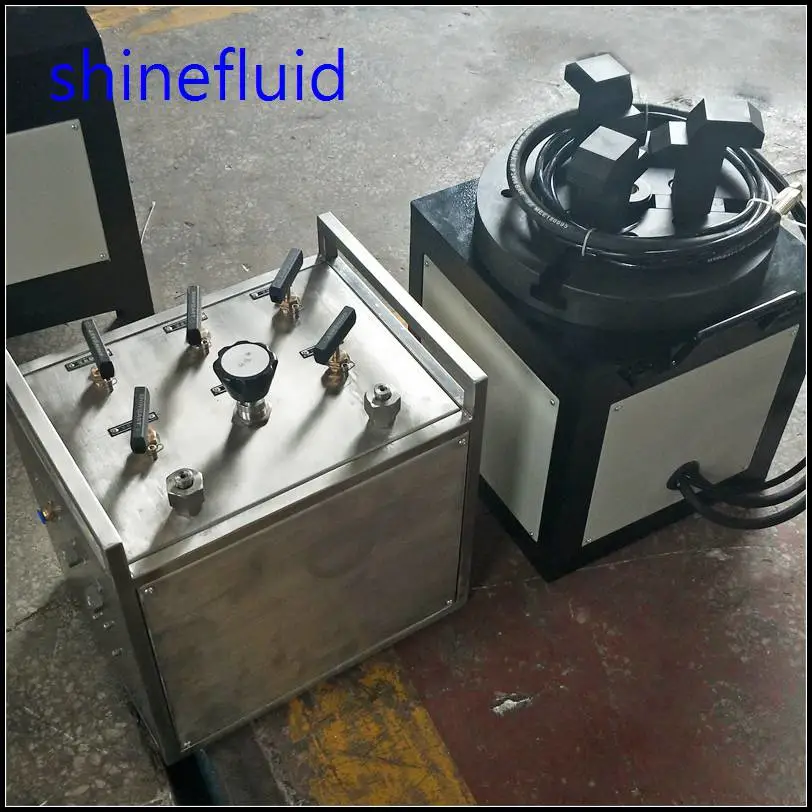

安全阀整定测试试验台是我公司参考GB/T12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的大排量、低压力重闭式安全阀整定压力的调整及测试的新型试压装置。

一、功能

安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。

二、型号

      SVTA-400-32

      说明：400----安全阀通径  400mm

             32----安全阀工作压力32MPa

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。

1. 动力系统：

空气增压泵STT60(一用一备):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；

2.工件装夹系统：

本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧***被测件与管路之间的密封性，3路单独操作。

2.1  5T夹紧力安全阀装卡座

     加紧动力系统：5bar-8bar压缩空气

2.2  20T夹紧力安全阀装卡座

    加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳

2.3  30T夹紧力安全阀装卡座

    夹紧动力系统同上

3.数据采集测试系统：

压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。

压力传感器：按压力段设置四级传感器

压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa

性能指标高达±0.5%FS的精度，量程比100:1 ;

提供10年的稳定性与有限寿命期的***

4.电气控制及输出系统：

软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下***高精度。

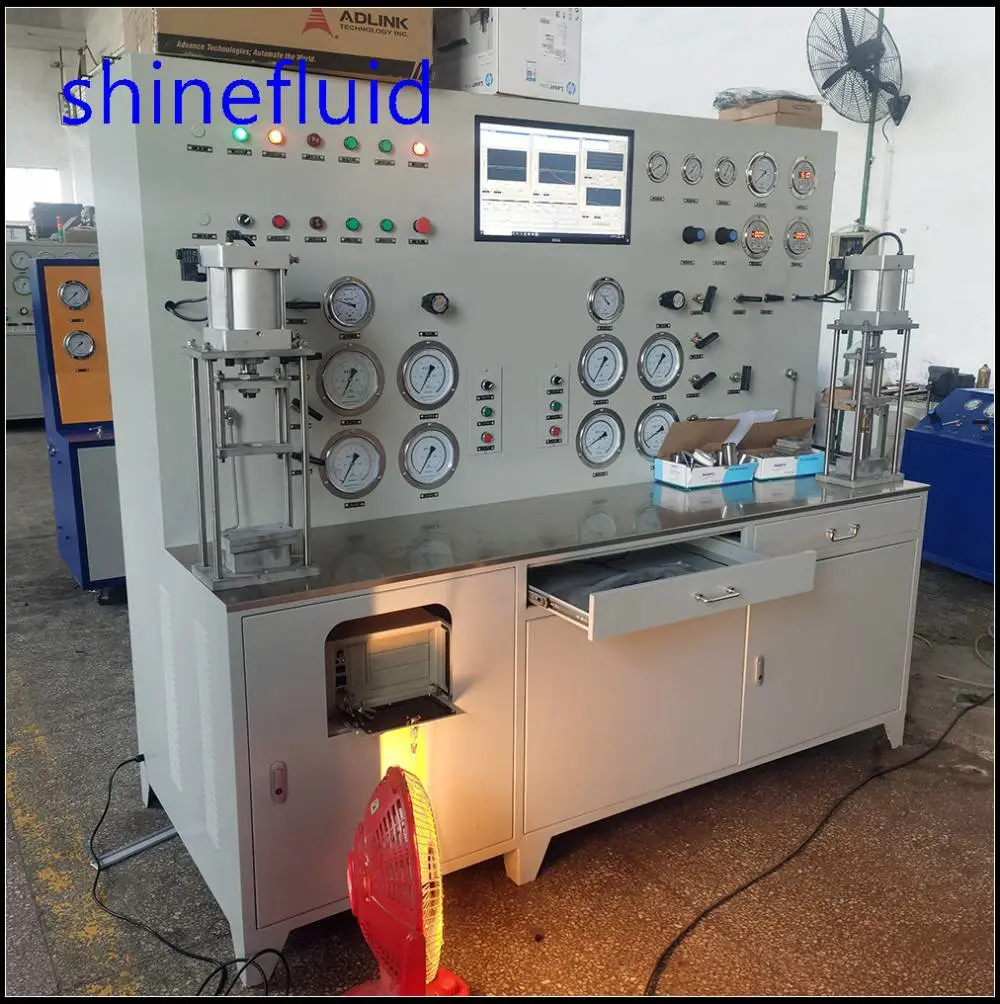

       济南赛思特生产的计算机控制型安全阀校验台采用美国NI公司数据采集软件，功能强大，性能稳定，整个实验过程可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等。我公司标配安全阀校核试验台的校核能力为：压力：32MPa

安全阀通径：DN400    夹紧力：30T

安全阀校验台主要功能
安全阀校验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。

安全阀校验台典型应用
DN32～400mm法兰式安全阀、 ″~ ″螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

安全阀校验台技术参数
1.加压范围：0-32MPa，输出压力40MPa；
2.试验介质：空气；
3.测试压力输出：1路；
4.测试阀门口径：DN 25-200mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）
8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-50吨；
10密封方式：密封圈密封；
11.驱动气源：≤7bar，耗气量：0.8标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0

安全阀校验台系统原理介绍

主要由动力系统、工件装夹系统、数据采集测试系统等组成。

1.动力系统：

高压动力源：采用空气增压泵 为高压安全阀输出提供预增压力；

低压动力源：采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。

2.工件装夹系统：

夹紧系统动力采用气动与电动两种方式，气动采用GD40/64/M44的气液增压泵提供输出压力，电动采用动力包提供输出压力。夹紧力充分满足安全阀的压力要求。

3.数据采集测试系统：

实时采集压力-时间变化。自动记录起跳压力、回座压力。控制方式有计算机或数显表两种方式。

安全阀校验台密封性能试验方法
采用压差法，测定固定容积下，单位时间t内压力的损失即为安全阀的泄漏率。
