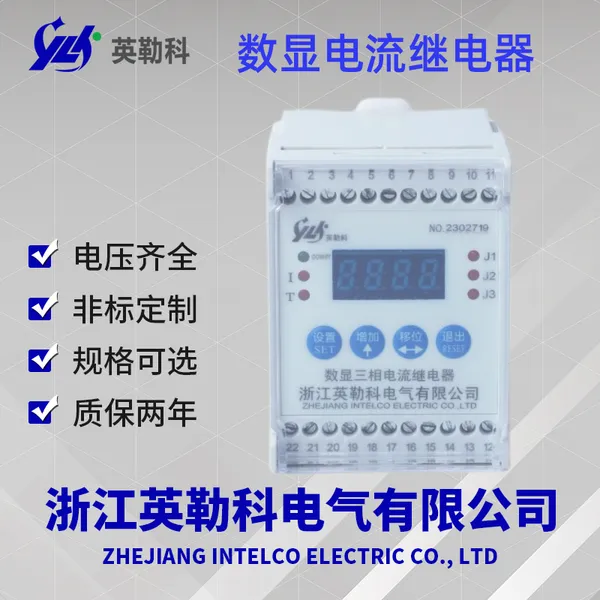

一、产品概述

本系列电流继电器为瞬时动作特性，用于发电机，变压器和输电线路的零序电流保护，作为启动

元件，须外接零序电流互感器。

2.安装结构

导轨安装9，导轨安装E两种壳体尺寸，具体尺寸请参考外型尺寸图。

3.特点

1)采用3位拔盘整定;或数码管显示，按键设定。

2)整定范围0.0***~6A，级差0.01A

3).50Hz、60Hz通用。

4).继电器输出可设定延时动作，动作时间可设0.1-999.9秒(仅数显型)。

5).可选带自保持型继电器，可节省一个信号继电器(仅数显型)。

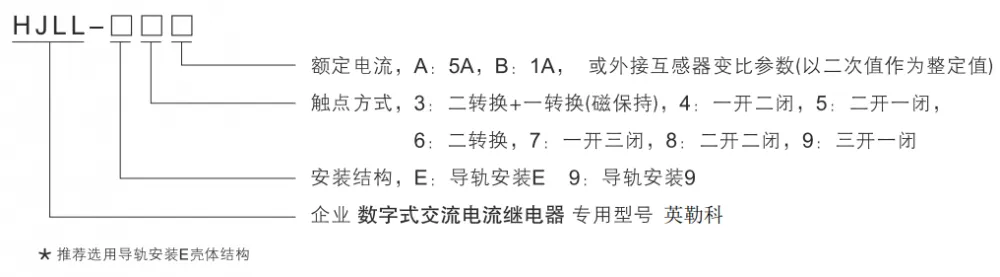

二、继电器型号分类及含义

三、主要技术参数

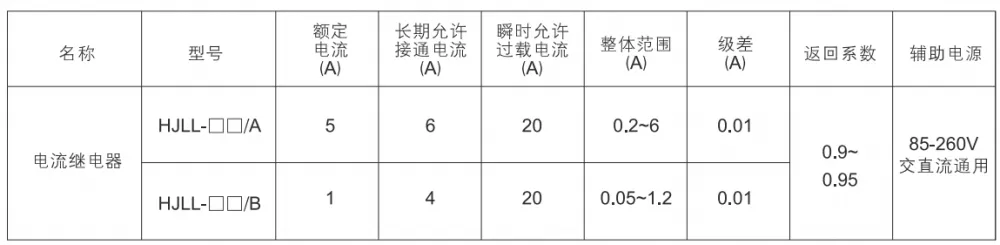

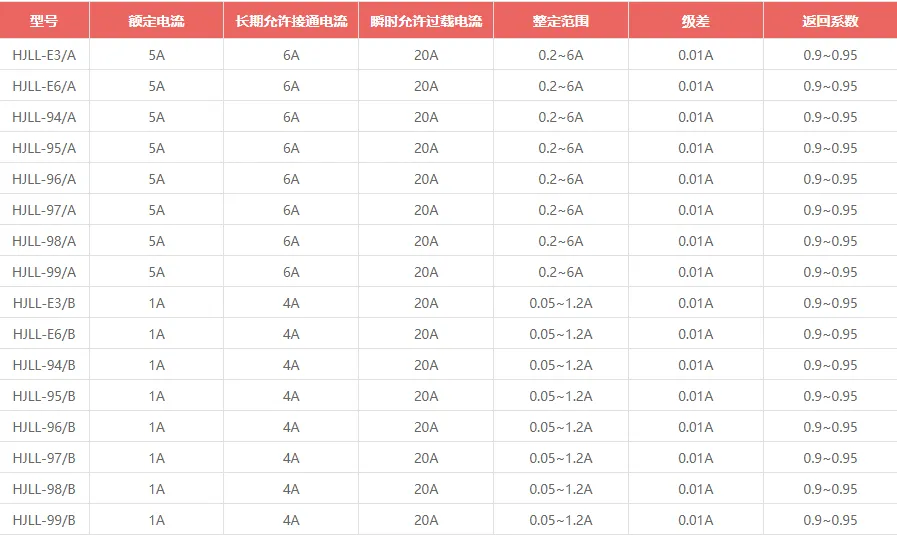

(1).额定电流、整定范围、返回系数、辅助电源见下表。

(2).工作频率:50Hz、60Hz正弦波,通用。

(3).动作时间:在继电器上施加1.1倍整定电流，动作时间小于35ms，施加两倍整定电流，动作时间

小于30ms。

(4).返回时间:继电器从输入1.1倍整定电流下降到0.5倍整定电流，返回时间小于30ms。

(5).整定值误差:不大于2%，同一继电器在同一整定电流下，动作一致性不大于1%。

(6).功耗:小于5W:辅助电源:85~260V，交直流通用。

(7).触点容量:可长期接通***，可断开250VDC，τ=5ms 50W直流有感负载:可断开250VAC，COS

中=0.4，250VA交流负载。

(8).绝缘电阻:继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300M2。

(9)，介质强度:继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz的试验电压历时1分钟，不击穿，无闪络现象。

四、正常工作环境

(1).环境温度:-15~55°;

(2).无导电气体，无腐蚀性气体，无较强振动;

(3).工作位置:任意;

(4).周围磁场强度:小于0.5mT;

(5).不得有雨水和雪，有防雾、防尘、防风沙设施。

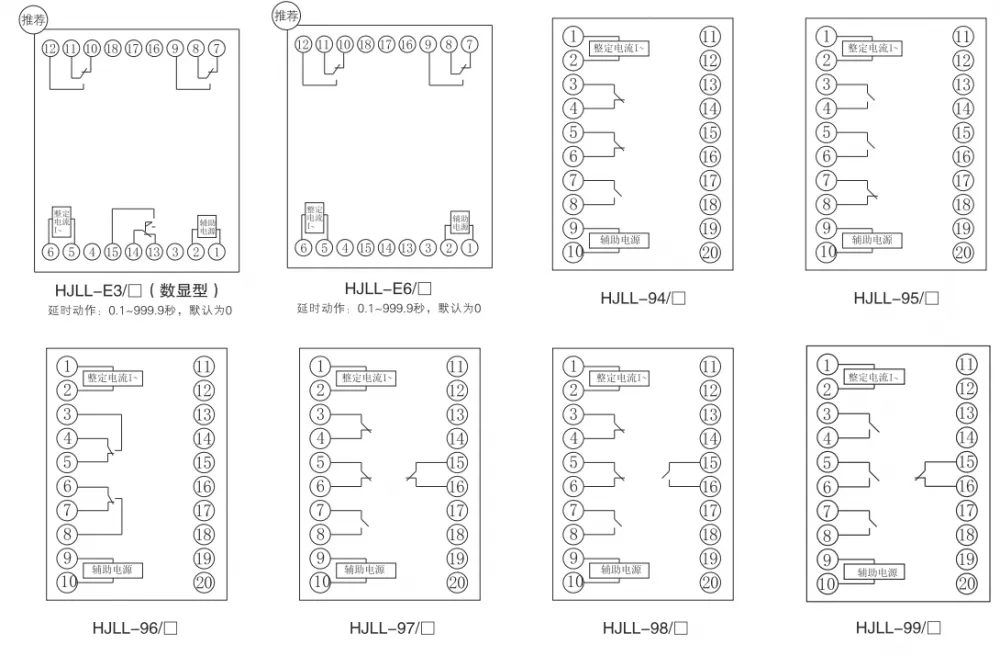

五、接线图

六、外形尺寸图
