钢结构除锈防腐施工技术及方案
1 范围
本工艺标准适用于建筑钢结构工程用的防腐蚀施工工艺。
2.1 材料
2.1.1 建筑钢结构工程防腐材料的选用应符合设计要求。防腐蚀材料有底漆、面漆和稀料等。建筑钢结构工程防腐底漆有hd油性防锈漆、钼铬红环氧酯防锈漆等；建筑钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合有关技术指标的规定，还应有产品出厂合格证。
2.2 主要机具： 喷砂q、气泵、回收装置、喷漆q、喷漆气泵、胶管、cd、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。
2.3 作业条件：
2.3.1 油漆工施工作业应有特殊工种作业操作证。
2.3.2 防腐涂装工程前钢结构工程已检查验收，并符合设计要求。
2.3.3 防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。
2.3.4 露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。
操作工艺
3.1 工艺流程：
基面清理 底漆涂装 面漆涂装 检查验收
3.2 基面清理：
3.2.1 建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。
3.2.2 基面清理除锈质量的好坏，直接关系到涂层质量的好坏。因此涂装工艺的基面除锈质量分为一级和二级。
1 钢材表面露出金属色泽喷砂、抛丸、酸洗
2 钢材表面允许存留干净的轧制表皮一般工具(钢丝刷、砂布)清除
3.2.3 为了***涂装质量，根据不同需要可以分别选用以下除锈工艺。
3.2.3.1 喷砂除锈，它是利用压缩空气的压力，连续不断地用石英砂或铁砂冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。这种方法效***，除锈***，是比较***的除锈工艺。
3.2.3.2 酸洗除锈，它是把需涂装的钢构件浸放在酸池内，用酸除去构件表面的油污和铁锈。采用酸洗工艺效率也高，除锈比较***，但是酸洗以后必须用热水或清水冲洗构件，如果有残酸存在，构件的锈蚀会更加厉害。
3.2.3.3 人工除锈，是由人工用一些比较简单的工具，如gd、砂轮、砂布、钢丝刷等工具，清除钢构件上的铁锈。这种方法工作效率低，劳动条件差，除锈也不***。

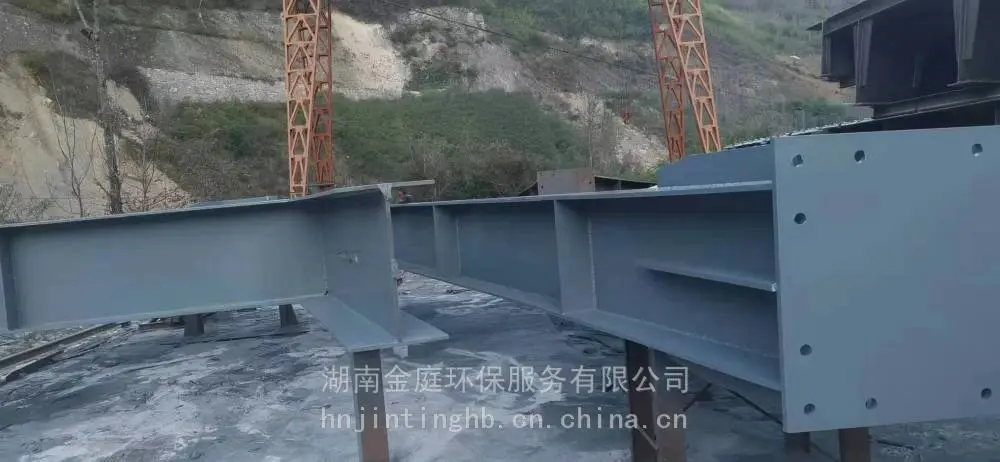

3.3 底漆涂装：
3.3.1 调合hd防锈漆，控制油漆的粘度、稠度、稀度，兑制时应充分的搅拌，使油漆色泽、粘度均匀一致。
3.3.2 刷层底漆时涂刷方向应该一致，接槎整齐。
3.3.3 刷漆时应采用勤沾、短刷的原则，防止刷子带漆太多而流坠。
3.3.4 待遍刷完后，应保持一定的时间间隙，防止遍未干就上***遍，这样会使漆液流坠发皱，质量下降。
3.3.5 待遍干燥后，再刷***遍，***遍涂刷方向应与遍涂刷方向垂直，这样会使漆膜厚度均匀一致。
3.3.6 底漆涂装后起码需4～8h后才能达到表干、表干前不应涂装面漆。
3.4 面漆涂装：
3.4.1 建筑钢结构涂装底漆与面漆一般中间间隙时间较长。钢构件涂装防锈漆后送到工地去组装，组装结束后才统一涂装面漆。这样在涂装面漆前需对钢结构表面进行清理，清除安装焊缝焊药，对烧去或碰去漆的构件，还应事先补漆。
3.4.2 面漆的调制应选择颜色完全一致的面漆，兑制的稀料应合适，面漆使用前应充分搅拌，保持色泽均匀。其工作粘度、稠度应***涂装时不流坠，不显刷纹。
3.4.3 面漆在使用过程中应不断搅和，涂刷的方法和方向与上述工艺相同。
3.4.4 涂装工艺采用喷涂施工时，应调整好喷嘴口径、喷涂压力，喷q胶管能自由拉伸到作业区域，空气压缩机气压应在0.4～0.7N/mm2。
3.4.5 喷涂时应保持好喷嘴与涂层的距离，一般喷q与作业面距离应在100mm左右，喷q与钢结构基面角度应该保持垂直，或喷嘴略为上倾为宜。
3.4.6 喷涂时喷嘴应该平行移动，移动时应平稳，速度一致，保持涂层均匀。但是采用喷涂时，一般涂层厚度较薄，故应多喷几遍，每层喷涂时应待上层漆膜已经干燥时进行。
3.5 涂层检查与验收：
3.5.1 表面涂装施工时和施工后，应对涂装过的工件进行保护，防止飞扬尘土和其它杂物。
3.5.2 涂装后的处理检查，应该是涂层颜色一致，色泽鲜明光亮，不起皱皮，不起疙瘩。
3.5.3 涂装漆膜厚度的测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪一般测定3点厚度，取其平均值
。
