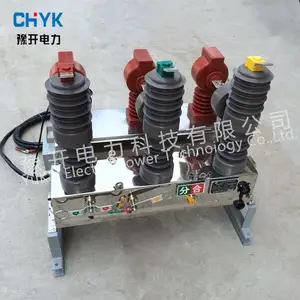

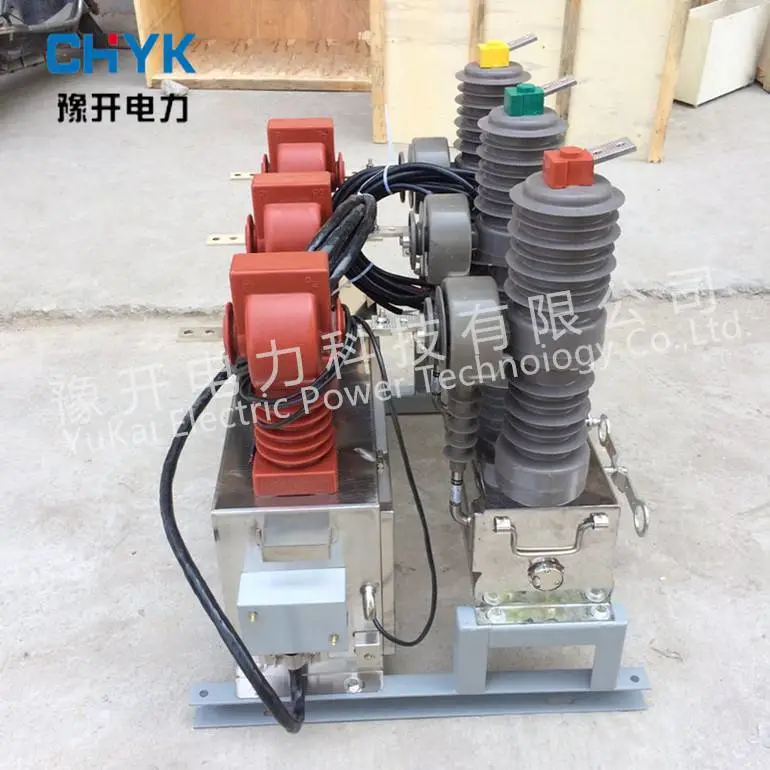

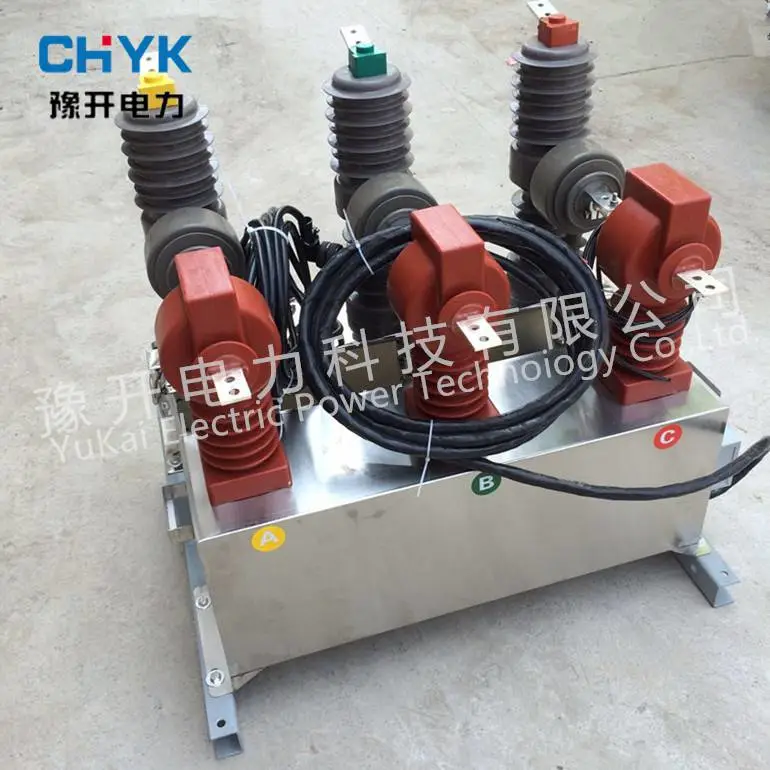

一、概述、ZW32-12Y户外智能真空预付费计量装置（计量型真空断路器）是由ZW32A-12型户外交流高压真空断路器和JLSZV-10W组合互感器组合而成，并配有控制箱，预留二表位，供用户安装预付费控制终端管理装置和多功能计量表；计量控制箱与断路器本体通过户外二次电缆和航空插件连接。

真空断路器内置保护CT及智能控制器，智能控制器通过采集电流互感器的二次电流信号，实现断路器的三段保护功能、零序保护可选，可根据用户现场需求更改断路器保护CT变比，调整保护定值。断路器与预付费控制终端管理装置连接，由预付费控制终端管理装置发指令连接至断路器控制部分控制断路器的合分闸，实现远程遥控。预付费控制终端管理装置与多功能计量表由用户提供，预付费控制终端管理装置与多功能计量表通过485接口传输。

二、执行标准ZW32-12高压预付费计量装置（计量型真空断路器）适用于额定频率50Hz,额定电压12 kV电力系统的分支及专用变压器中作预付费式计量及分、合负荷电流，过载电流及短路电流之用。由于真空断路器的特殊性，尤其适用于频繁操作和无油改造的场所。

三、 使用条件

1  该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中；

2  环境温度：-35°C～40°C；

3  海拔高度：2000m及以下；

4  相对湿度：日平均相对湿度≤90%，月平均相对湿度≤90%，日平均饱和蒸气压≤2.2Mpa，月平均饱和蒸气压：≤1.8

5  地震强度不超过8级；

6  防污秽等级Ⅲ级；

7  无火灾、爆炸、化学腐蚀及经常性剧烈震动的场所。
