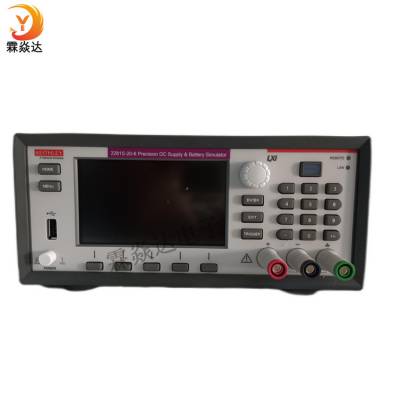

　2281S-20-6高精度直流电源和电池模拟器, 20V, 6A

　　Series 2281S电池模拟器和高精度直流电源以创新方式把电池仿真功能与高精度电源和电池测试功能整合在一起。它能够分析被测器件的DC耗电量，测试电池，基于电池充电过程数据生成电池模型，基于电池模型仿真电池。2281S-20-6可以输出高达20V和6A的电压和电流，可以吸收高达1A的电流。

　　· 仿真电池在充电和放电周期中的输出特性

　　· 创建、编辑、导入和导出电池模型

　　· 使用电池测试模式基于测量结果自动构建电池模型库

　　· 显示被仿真电池的充电状态(SOC)、开路电压(Voc)和端子电压(Vt)的实时变化

　　· 计算电池容量(安培-时）和等效串联电阻(ESR)

　　· 编程电池SOC、Voc、容量和电阻

　　· 提供两种仿真模式 – 动态和静态

　　· 监测充电/放电电流和电压曲线

　　· 线性调节电源，高达120W的低噪声输出功率

　　· 高准确度监测100nA ~ 6A负载电流

　　· 6?位分辨率，测量电压和电流

　　· 接收高达1A的电流，提供高达6A的电流

　　· 内置图表，简化分析趋势或显示电压或电流波形

　　· 高清TFT显示器和基于软键/图标的用户界面，简化电源操作

　　· 数字I/O，直接与其他设备和仪器通信

　　· GPIB、USB和LAN接口

　　· 通过网络浏览器仿真前面板显示器和控制功能，简化自动控制和监测

技术数据

23℃ ±5℃，仪器预热一小时后。

直流额定输出 电压：0 ~ 20V。
电流：0 ~ 6A。
功率：120W。 电压 1 源设置精度：±(0.02% + 3mV)。
分辨率：1mV。 测量2 (0.5V 过量程) 精度：±(0.02% + 2 mV)。
分辨率：0.1mV。 更快的测量设置时额外的偏置 5 位半(0.1 PLC)：0.21mV。
4 位半(0.01 PLC)：1.44mV。
3 位半(0.002 PLC)：7.60mV。 调节 负载：±(0.01% + 2mV)。
线路：±(0.01% + 1mV)。 输出纹波和噪声 带宽20Hz-20MHz：<1mVRMS，<6mVp-p。

负载瞬态恢复时间：电阻性负载从50% 负载变为*** 负载或从*** 负载变为50% 负载：<50ms 恢复到V-set 的15mV 以内。
转换速率：上升电压和下降电压：10V/s ~ 100V/s。限定条件下1000V/s 3。
100V/s ( 默认)。
每条引线电压下跌( 保持电压精度)：1V。
SENSE HI 和SENSE LO 引线电阻( 保持电压精度)：2W。

电流

限流设置
满刻度电流：6.1A。
精度：±(0.05% + 5mA)。
分辨率：0.1mA。
测量4 (120% 过量程，10A 除外)

快速测量设置时增加的偏置9

电流脉冲测量 5
最小脉宽(10mA 和100mA 范围) 6：2ms。
最小脉宽(1A 和10A 量程) 6：140μs。
捕获两个连续脉冲的最小时间：0.5ms。
调节
负载：±(0.01% + 0.25 mA)。
线路：±(0.01% ± 0.25 mA)。
输出纹波和噪声
带宽20Hz-20MHz：<3mA RMS。
连续平均接收电流
不可编程：1.02A ± 0.1A ( 典型值)。

系统测量速度

其他定时数据

CV 到CC 跳变时间(V-Set = 5V, I-limit = 0.***, 电阻负载从25W 变为2.5W)： 2.4ms。
CC 到CV 跳变时间(V-Set = 5V, I-limit = 0.***, 电阻负载从2.5W 变为 25W)：1.1ms。
功能变化( 从检测总线命令变为完成功能变化)：10ms ( 典型值)。
输出关闭/ 打开( 从检测到总线命令到电压开始下降)：5ms ( 典型值)。
反向引线驱动：>1.5ms。

保护

过压保护(OVP)
设置精度：±(0.25% + 0.25V)。
分辨率：125mV。
响应时间：<1.5ms。
过流保护(OCP)
设置精度：±(0.25% + 0.10A)。
分辨率：25mA。
响应时间：<1.5ms。
温度过高保护(OTP)
输出关闭温度：>93° C ( 典型值)。
响应时间：<1.5 ms ( 典型值)8。

备注

1. 技术数据基于使用四线供电方法连接。对2 线连接，要增加0.5mV/A 的偏 置( 前面端子)。
2. 6 位半分辨率，1 PLC 读取速率，滤波器开，自动清零开。
3. 100V/s ~ 1000V/s 转换速率限于2281S-20-6 电源3A 时变化5V。
4. 6 位半分辨率，1 PLC 读取速率，滤波器开，自动清零开。
5. 设置：自动清零关，0.002 PLC，准备源：外部，触发源：直接。
6. 时间包括触发触发检测、时延加测量开始抖动以及测量积分时间0.002PLC。
7. 设置：自动清零关，输出开，输出延迟关，固定源：电压。
8. 设置：自动清零关，输出开，输出延迟关，固定源：电压，准备或测量数：1000。
