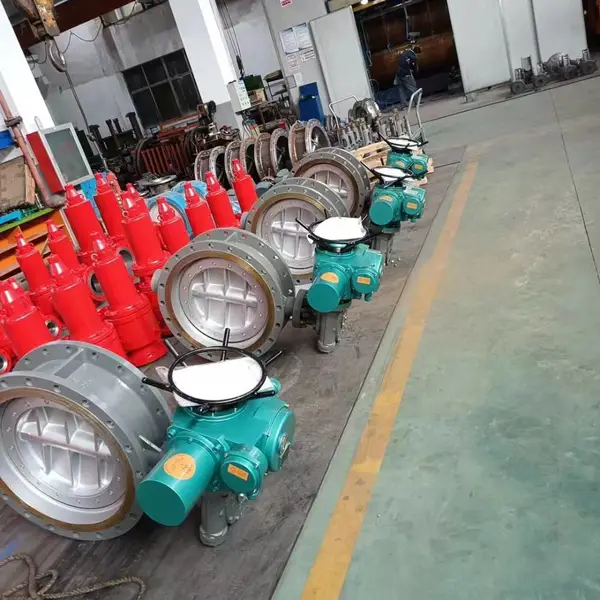

供应碳钢材质通风蝶阀D941H-1W DN1400电动风阀-智能一体化通风蝶阀型号

产品特色

Product advantage

一：概述

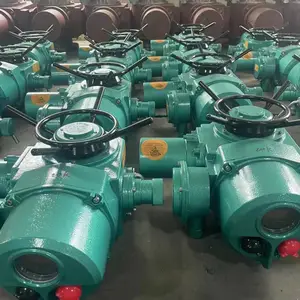

DZW系列阀门电动执行器,是我公司在原有成熟产品的基础上改进和完善结构， 优化防护性能及关键零部件，完全自主研发的***产品，具有结构紧凑，体积小， 外形美观，性能稳定可靠等优点。良好的防护等级可满足多种设计的需要：隔爆型. 整体开关型.整体调节型。

DZW系列产品用以控制阀门的开启和关闭。适用于闸阀，截止阀，截流阀，隔膜 阀，其派生产品可适用于球阀，蝶阀和风门等，它可以准确地按控制指令动作，是对 阀门实现远控，集控和自动控制的***的驱动装置。

本产品性能符合JB/T8528-1997（普通型阀门电动装置技术条件）的规定。隔   爆型的性能符合GB3836.1-2000（爆炸性气体环境用电气设备***部分：通用要求） GB3836.2-2000(爆炸性气体环境用电气设备弟2部分：隔爆型“d”)及JB/T8529- 1997(隔爆型电动装置技术条件)的规定。.

二：技术条件

Z:整体型 T：调节型 N：智能型

防护类型：W表示户外型 B表示隔爆型

输出转速：数字表示，单位r/min(转/分钟)

连接形式：T表示推力型I表示电站型常规型无代号额定扭矩：数字表示，单位kgf.m

产品形式：多回转电动装置

1：电源：电机为三相交流AC380V，50Hz。控制为二相交流AC220V,50Hz

可选电源：AC220~660V，50.60Hz（订货时需说明） 2：环境温度；-20℃—+60℃ 可选温度-40℃—+70℃

3：相对湿度；不大于95%（25℃时）

4：工作环境；普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型(ExdIIBT4)使用环境为IIA、IIB级T1-T4组的爆炸性气体混合物

5：防护等级；IP65/67（特殊订货IP68）

6：电机为工作制；额定运行时间10分钟。F级绝缘。

7：防腐涂装：高温烤漆

产品特色features

三：调整

调整转矩，行程时，必须检查位置指示器上的电位器是否已脱开（把电位器轴 上齿轮的紧定螺钉松开即可脱）开以防损坏。

1.转矩控制机构调整：

（1）首先调整关转矩。

（2） 从小转矩值开始，逐渐增大转矩值直到阀门关严为止。

（3） 根据阀门工作特性调整开关方向转矩，一般开方向转矩要比关方向转矩大

（4） 以上调整均在空载无介质压力等因素下调整，在有压力，温度时应注意其 能否关严。如关不严则要适当增加转矩值以关得严打得开为准。

2.行程控制机构调整：

（1）用手动将阀门关严。

（2） 脱开行程控制机构，即用螺丝刀将行程控制机构中顶杆推进并转90°， 使主动小齿轮与计数器个位齿轮组脱开。

（3） 用螺丝刀旋转“关”向调整轴，按箭头方向旋转直到凸轮压住弹簧压板使 微动开关动作为止，则关向行程初步调好。

（4）

此时可以电动打开几圈，而后关闭，视关向行程是否符合要求，如不合要求，可以按上述程序重新调整。

（5） 开方向调整：在关方向调整好以后，用手将阀门开到所需位置                然后脱开行程控制机构， 旋转“开”向调整轴，按箭头方向旋转直到凸轮压住弹簧压板使微动开关动作为止。 再使行程机构与主动齿轮啮合，则开向行程调完。行程控制机构调完后，可反复操   作几次。一般开阀门控制在90%左右。

3.可调式开度指示器的调整：

（1）在调整好转矩，行程的基础上调整可调式开度指示和远传电位器。

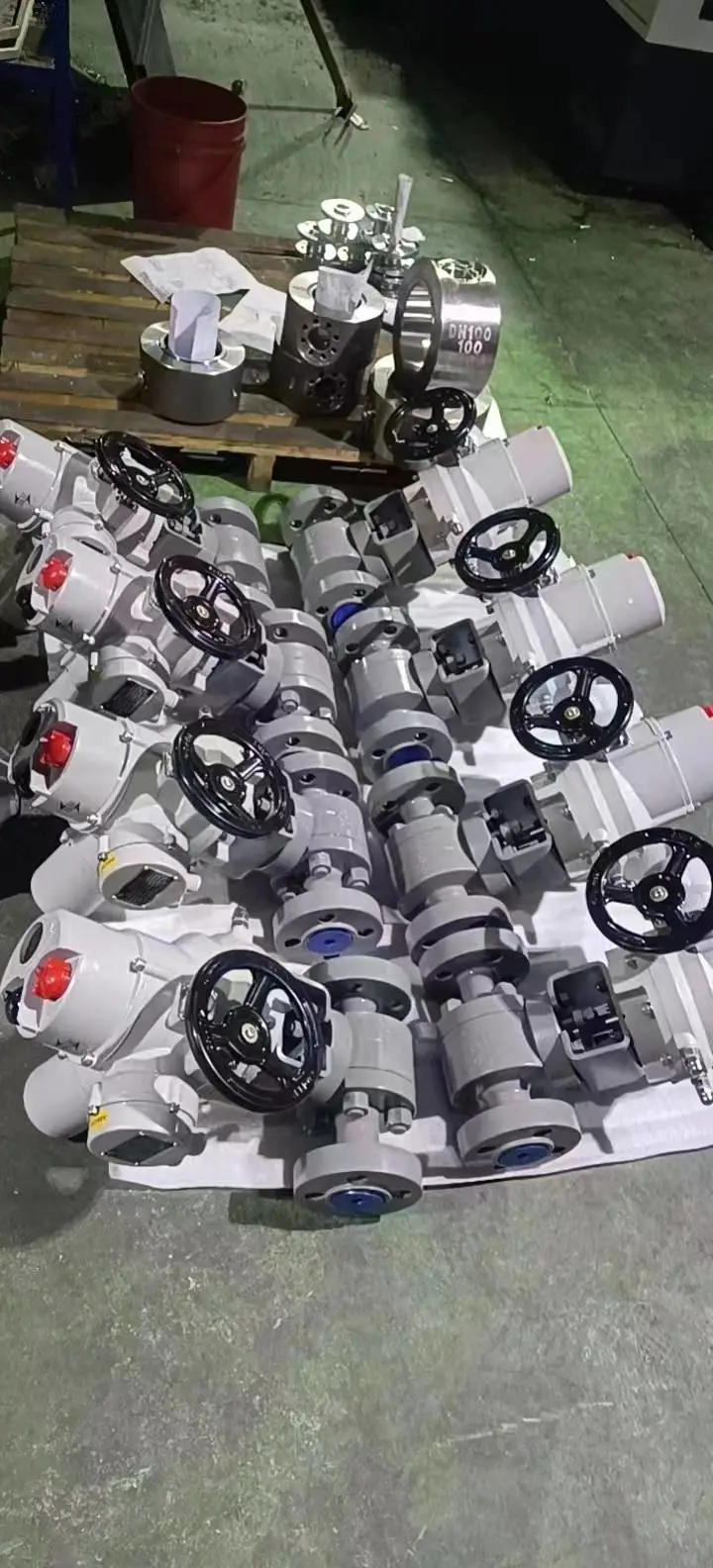

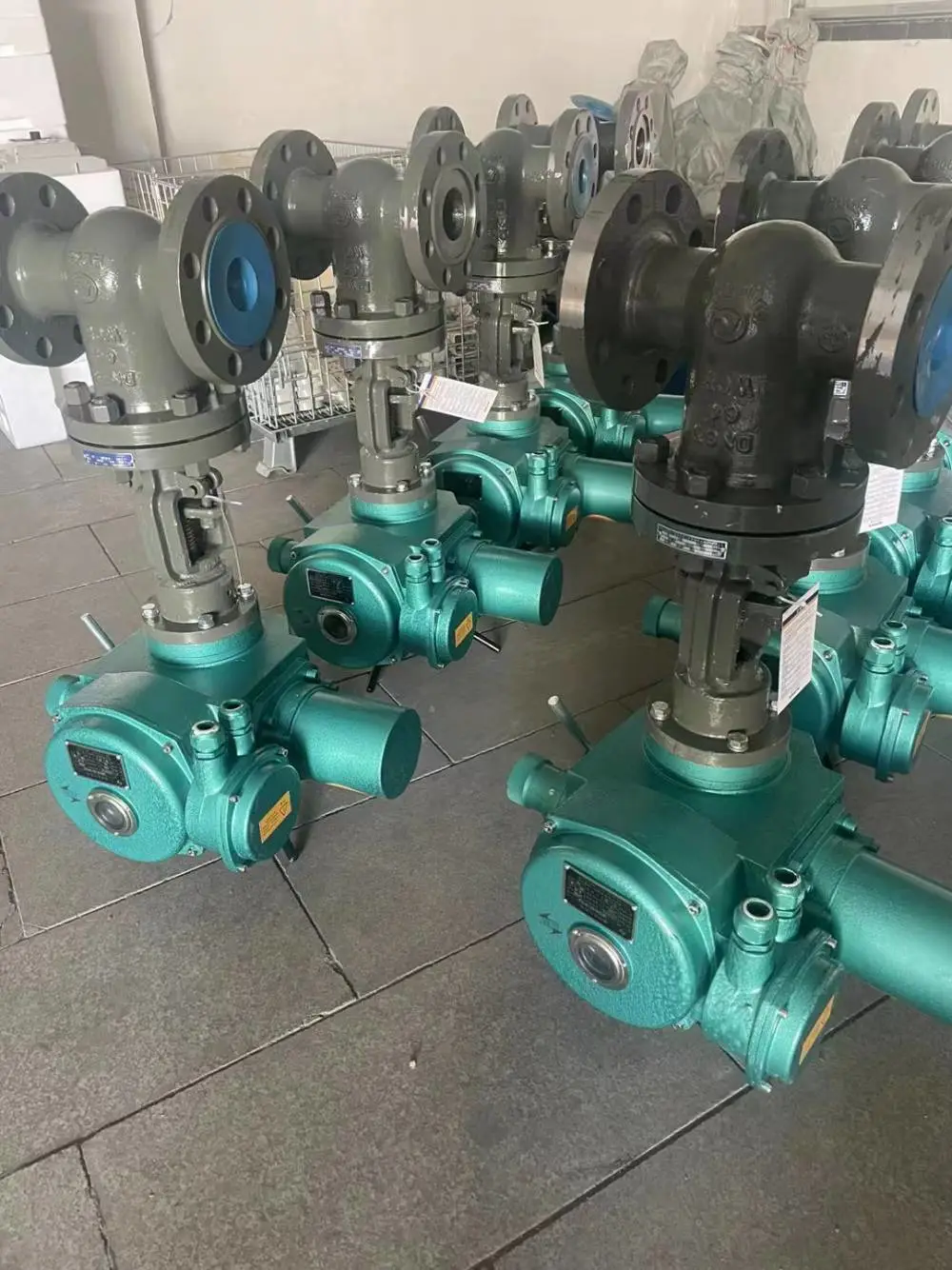

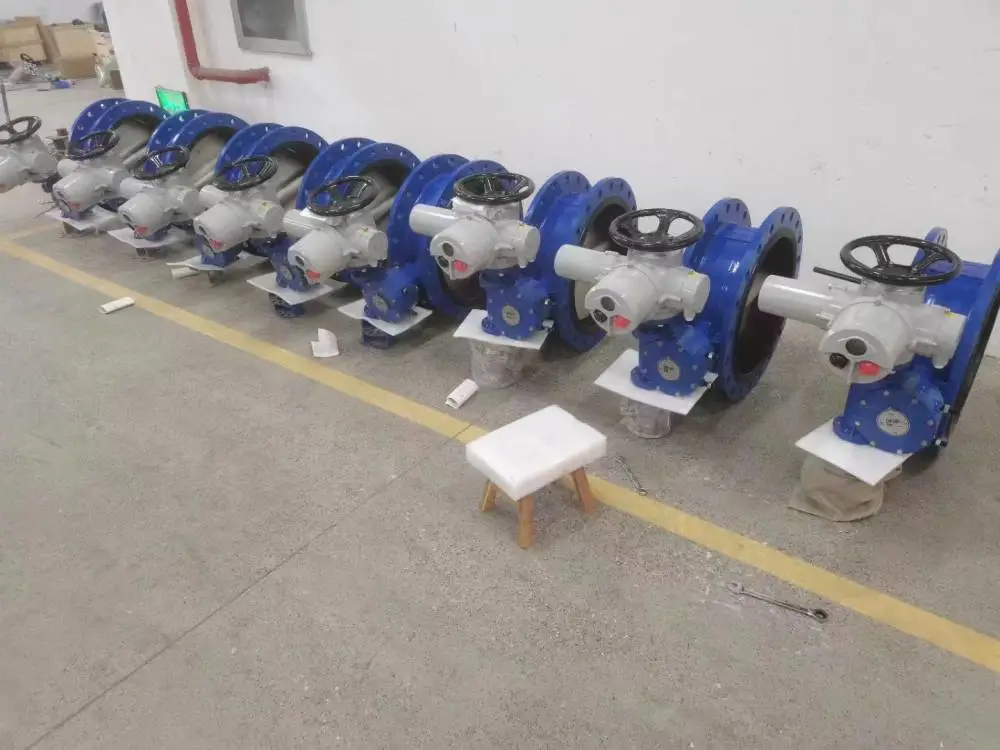

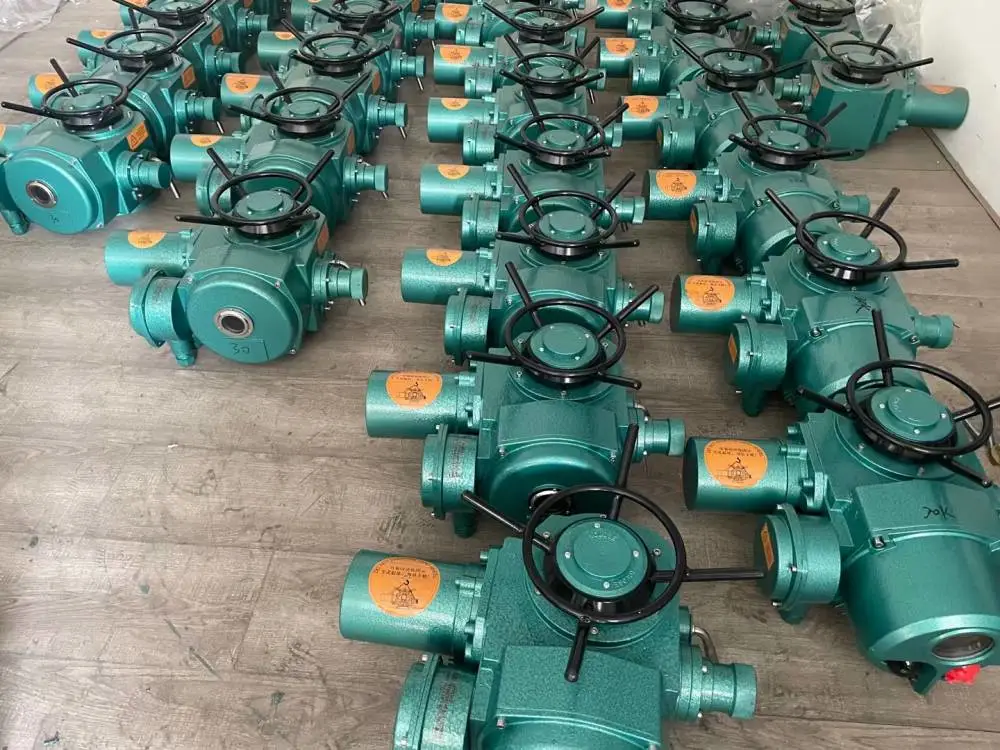

产品细节图details

苏阀牌电动装置

耐酸碱电动装置

DZW60电动装置

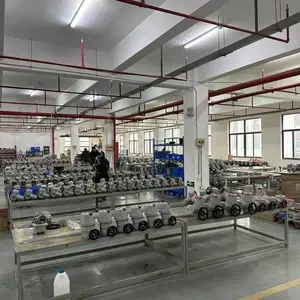

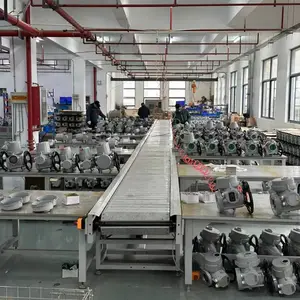

企业实力enterprise

扬州市苏阀控制设备有限公司位于我国的历史文化名城 - 扬州市，是一家研制开发、市场销售阀门电动装置的专业厂家，公司建立了可靠的质量***体系，产品质量标准得到了***的***实施。公司产品阀门电动装置品种规格齐全，广泛用于电力、冶金、石油、化工、制药、造纸和给排水等行业工程，深受用户好评。    多年以来，扬州市苏阀控制设备有限公司一直秉承“质量、诚信为本、技术***、客户至上”的经营理念，得到各行业用户的认可，树立企业的品牌形象，创造电动阀门行业的精品。公司产品立足中国，面向世界，***三十多个省、市、自治区。公司以***用户服务...

售后政策 /after sale

关于发货

可根据客户需求而定

关于退换货

收到产品后如有异议，请及时与我们取得联系，进行协商解决

关于发票

可根据客户需求而定
