不锈钢泡罩塔盘塔板 304 316L金属圆形泡帽 澳荣精馏吸收塔气液分布

1、产品简介

不锈钢泡罩塔盘所用气液接触元件是泡罩，它的结构形式有圆形及槽形两类。泡罩安装在升气管的上方，在安装良好和气液负荷不过量的情况下，不会发生泄漏，因些泡罩塔盘操作稳定、弹性较大。由于结构上的原因，塔盘上层液较高，两相接触时间较长。

2、主要类型

不锈钢泡罩塔盘主要类型；圆形泡罩塔盘、条形泡罩塔盘、隧道式塔盘、S形塔盘力。下面主要介绍圆泡罩塔盘。

3、圆泡罩塔盘

不锈钢圆泡罩塔盘是塔板上设有若干圆形泡罩，泡罩上开有一定数量的齿缝，泡罩内有升气管，气体由升气管进入，经环形截面及回转通道由齿缝流出，与塔盘上的液层进行气液接触，从而达到气液传质的目的，圆形泡罩主要有以下几种形式：一是标准型泡罩：标准圆泡罩（JB1212-1999）是我国应用的主要泡罩类型，其结构形式和参数如下图和表一，规格DN80 DN100、DN150的圆泡罩结构参数见表1；二是薄型圆泡罩：塔盘板的厚度小于4mm时，推荐如图2的结构，它的升气管的下端有一个凸出液纹，用来控制伸出塔盘板的高度，升气管和塔盘板的连接采用胀接后翻边。图示的各种圆泡罩均无底隙，适应于清洁的液体，其中图一中a和b结构的泡罩高度是不能调节的，图C结构的泡罩是可拆的。

表一、不锈钢圆形泡罩的结构参数

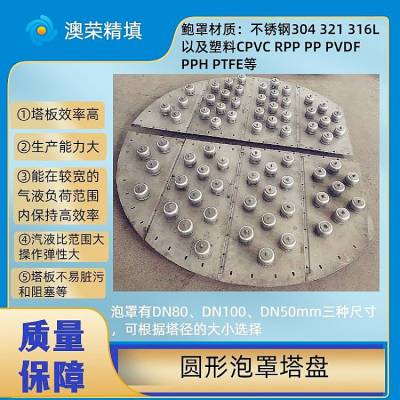

DN150MM不锈钢304材质圆形泡罩及塔盘塔板

我公司加工好的不锈钢泡罩及塔盘

304不锈钢泡罩塔盘塔板

PVDF塑料泡罩及塔板

塑料泡罩及塔盘塔板

CPVC塑料泡罩塔盘塔板

我公司多年从事研究，开发塔内件产品、化工填料。现有规整及散堆两大系列共100多个品种。主要材质有金属类有：不锈钢、碳钢、纯钛、铝合金；塑料类有：PP、RPP、PVDF、CPVC、PVC、聚四氟乙稀、尼龙等；陶瓷类；塔内件产品有50多种。广泛应用于化工、化肥、烧碱、石化、电力、制药等行业，起到了增效、降耗的作用，使企业获得可观的综合经济效益。

我厂一贯奉行质量是企业的生命，用户是我们的上帝的精神，先后与国内10多家化工科研单位设计院签定长年技术合作协议，并聘用 技术管理人才，从产品开生产、检测及售后服务，使用信息反回等一整套严密的管理体系，企业在已通过******，企业先后被评为市级重合同，守信用单位。

化工填料产品明细如下：

金属填料：鲍尔环、阶梯环、拉西环、矩鞍环、共轭环、双层共轭环/超级拉西环、英特洛克斯、扁环/梅花扁环、八四内弧环、蝴蝶环；孔板波纹填料、丝网波纹填料、刺孔波纹填料、网孔波纹填料、金属斜管（蜂窝）填料等。

塑料填料：鲍尔环、花环(无边/带刺/阻燃型/雪花环）、海尔环、多面空心球、拉西环、矩鞍环、异鞍环、阶梯环（短阶梯环）、共轭环、扁环、高流环、十字球形环、拉鲁环、空心浮球、环保球、网笼球、覆盖球（实心，带边）、兴星环、八四内弧环；孔板波纹填料、蜂窝斜管、淋水填料等。

四氟填料：鲍尔环、拉西环（冲孔及波纹拉西环）、阶梯环；孔板波纹填料。

陶瓷填料：鲍尔环、阶梯环、拉西环、十字隔板环、共轭环、矩鞍环、异鞍环、三丫环、低环、梅花环；陶瓷规整波纹填料。

其它产品：轻瓷、全瓷组合环填料、蜂窝陶瓷、微孔陶瓷过滤砖/板/管、稀土瓷砂、陶粒滤料、耐酸砖/板、耐酸耐温砖/板、惰性氧化铝球、活性氧化铝球、开孔瓷球、波萝瓷球、耐火瓷球、蓄热瓷球、耐磨瓷球、分子筛等。

我公司生产的塔内件产品明细如下：

槽盘气液分布器、槽式液体分布器、管式分布器(排管式）、驼峰支撑、塑料格栅、卡子/垫片、驼峰支撑、支撑/格栅、栅板、多孔筛板、丝网除沫器、泡罩/泡罩塔板、浮阀（条形、F1、ADV浮阀)浮阀塔板、四氟格栅/分布器、支承液体分布器、液体再分布器、液体收集器、填料支撑板、折流板除雾器、压栅、龟甲网、喷头、喷嘴、折流板、捕雾器、径向侧导喷射塔盘、陶瓷过滤器、氨水过滤器等。

我厂可按客户需求生产各种材质产品，并提供设计、制造、指导安装一条龙服务。

详情请来电咨询销售部。
