产品特性:户外 | 是否进口:否 | 产地:浙江温州 |
加工定制:是 | 品牌:一顿电气 | 型号:ZW17-40.5F/630 |
极数:3P | 额定频率:50Hz | 灭弧方式:真空断路器 |
额定绝缘电压:35000V | 机械寿命:2万次 | 产品认证:ISO9001 |
物料编号:33331 | 最小包装数:1台 |

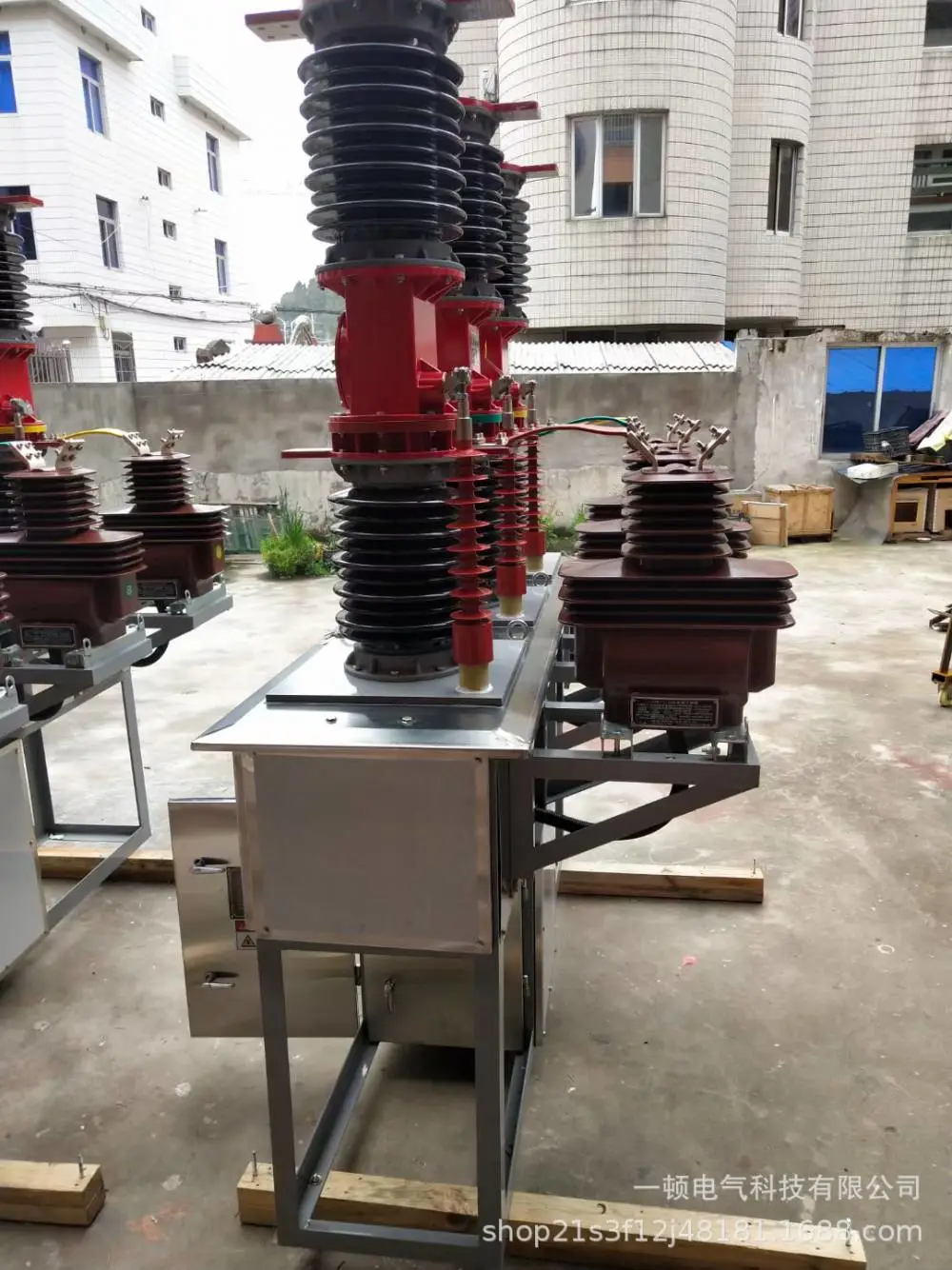

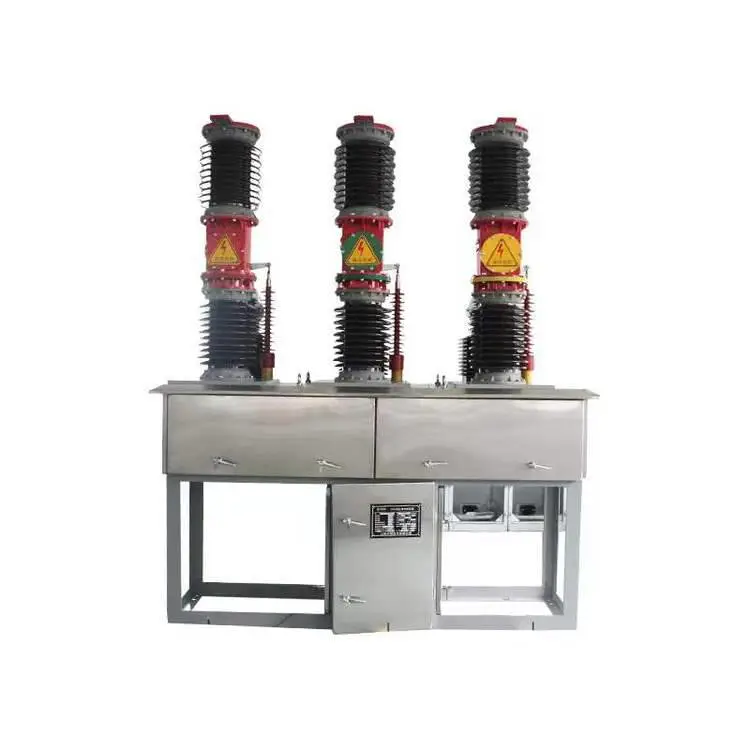

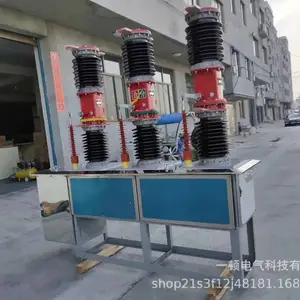

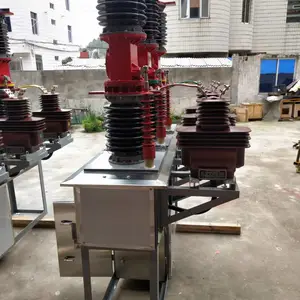

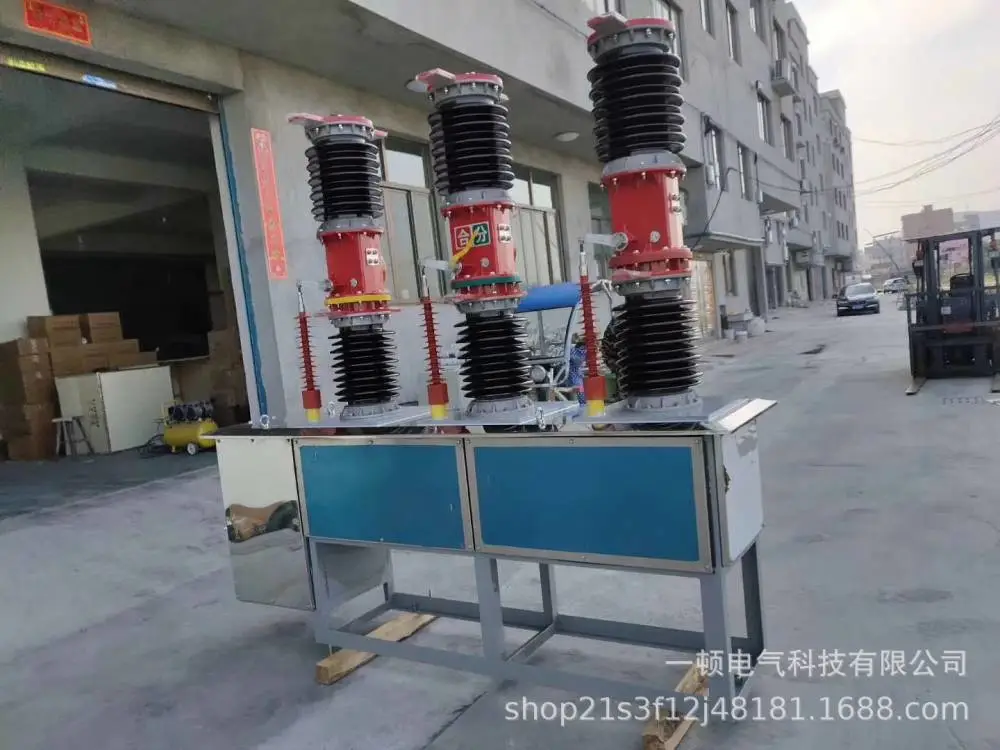

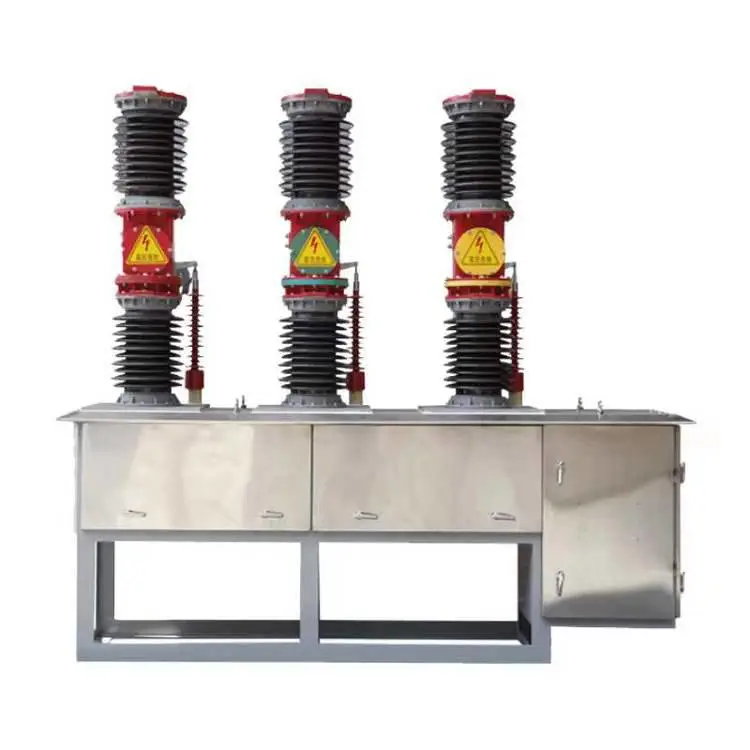

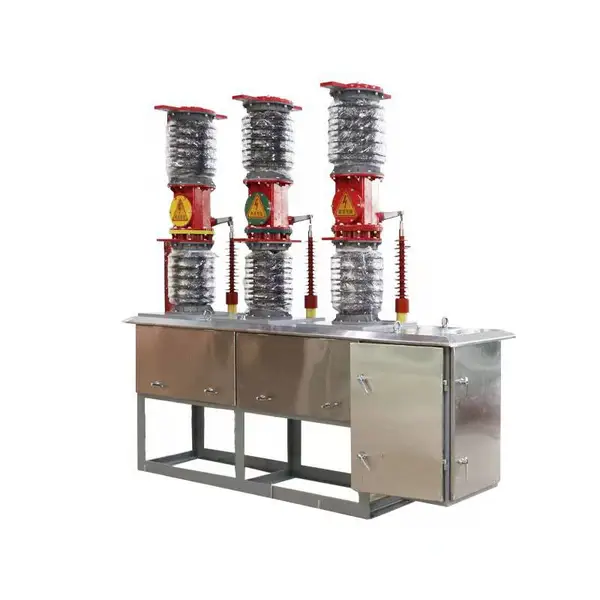

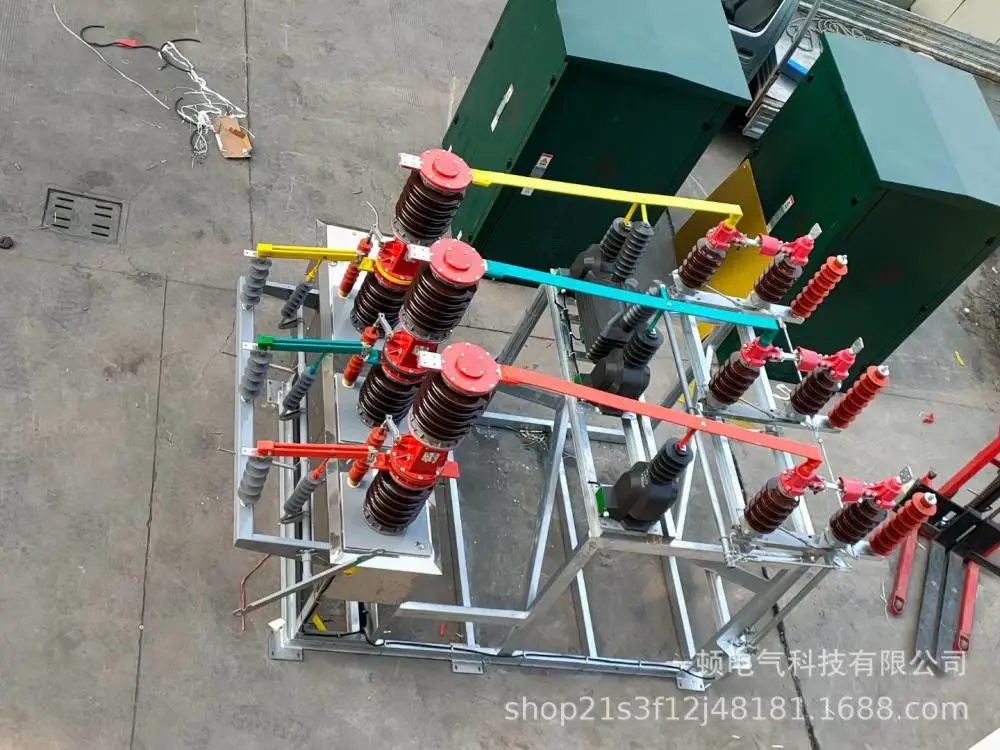

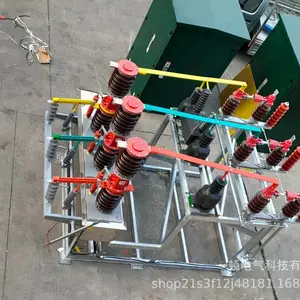

一顿电气ZW7-40.5户外高压真空断路器系三相交流50Hz,额定电压为40.5KV的户外高压电器设备,附装弹簧操动机构或电磁操动机构,可以远控电动分、合闸,也可手动储能,手动分、合闸 。
ZW7-40.5型真空断路器,主要用于户外35KV输变电系统的控制与保护,也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式;上瓷瓶内装真空灭弧式,下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、***、耐高压、不燃烧、无baozha,使用寿命长,安装维护方便等特点。
2.2工作原理
2.2.1导电回路原理
电流通过上出线端子引至真空灭弧室静端及动端 , 通过软连接及电流互感器到下出线端子引出。
2.2.2动作原理
电磁(或弹簧)操动机构带动连杆,使绝缘拉杆(见图 2 项 11 )上下运动,带动拐臂 8 及拐臂 5 绕轴转动,使得导杆 7 上下运动,实现灭弧室动静触头进行合、分闸动作。
3.产品的吊运、安装调试和存放。
产品必须处于分闸、合闸弹簧均未储能位置以整机状态运输,运输时应有简易包装,瓷瓶应有保护套 , 在运输过程中 , 不得翻转、倾斜,并要采取防震措施。需要起吊断路器时,必须勾住箱体上的四个起吊螺钉,水平吊起,并***钢丝绳不要碰到绝缘拉杆和瓷瓶,以免损坏产品。产品如长期存放,应定期检查并将机构的开关及接线端子等导电部分涂工业凡士林油,存放室内或棚屋中保管,并保持干燥通风。产品的贮存期为 15~20 年。
3.1安装前检查
为确保开关运行 , 安装前应进行下列检查方可进行安装。
? 包装拆除后,先检查开关的外观,如瓷瓶是否有裂纹,表面是否完好,铭牌数据与订货要求是否相符、紧固件是否松动、线头是否脱落等现象,发现问题请及时与本厂联系。使用前应对各传动部位进行润滑,手动合分一次,观察有无卡阻现象。
? 检查所带附件及资料是否,如合格证、产品说明书等13867771512。
? 产品运行前可先将加热器接通驱散潮气。
3.2安装和调试
3.2.1产品的安装
a.产品安装前应按需要准备好牢固的基础及必要的场地 , 如用户自建基础或埋杆 , 应按安装尺寸及进线孔图所示安装尺寸预埋螺栓或预留孔位 , 如使用我厂提供的过度架 , 需参考开关安装与基础图及基础与预埋件图。
b.安装产品时 , 用 6 个 M20 螺母将产品固定在基础上。
c.主回路接线时 , 先将接线端子搭接面清理干净 ,( 有镀银层 , 不允许用沙布打磨 ) 便可与外部端子相连 , 见所附端子图。
d.二次接线从断路器底部进线孔进入与端子排连接 ( 电流互感器必须可靠连接以***在运行时二次回路***不在开路状态 ), 再将进线孔密封以防止灰尘及小动物进入。
e.利用接地螺栓可靠连接接地线。
3.2.2产品的调试
按表 2 检查开关的机械特性 , 调整开距与超程的方法如图 2 所示 , 松开螺母 2, 调整导杆 7 的长度可以调整开距 ( 出厂前已调好 ) 的大小 , 松开联接头 9, 通过螺母 10 调整绝缘拉杆 11 的长度 , 可以调整开关的开距和接触行程。调整分闸弹簧拉杆可调整断路器的分合闸速度 , 调整机构的扣接量可调整断路器的分合闸时间 , 将凝露控制器调整到合格的温度和湿度 ( 出厂前已调好 ) 。*后按交接试验标准做交接试验。
