污水具有一定的腐蚀性能，除了细菌以外还含有阳离子和各种阴离子以及阴离子团组成的悬浮体，该悬浮体不显酸性就显碱性。污水池在酸、碱、盐、微生物、臭氧、紫外线等严酷的腐蚀环境条件下，引起成膜物分子结构的降解，因此，污水池防腐涂料的使用是非常有必要的。污水池防腐涂料选择应根据腐蚀机理并结合防腐涂料的特征来进行，否则满足不了防腐工程的需要。在选择防腐涂料时，要根据污水池材质和环境选择合适的涂料产品。

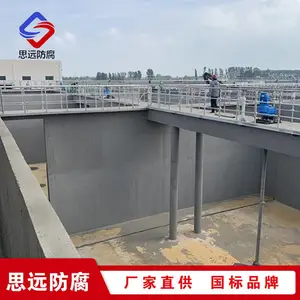

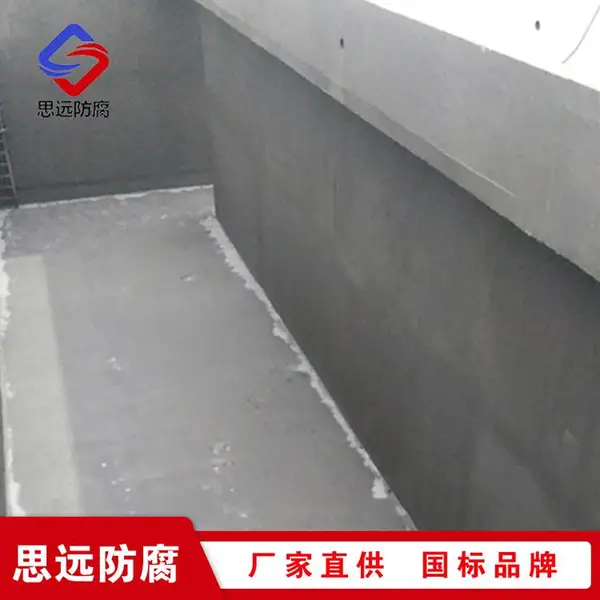

　　VRA-LM乙烯基酯防腐涂料，小编介绍一下它在污水处理厂的应用。

　　1、施工准备：首先要验收基层，不得有凹坑、掉皮、起砂、蜂窝、麻面等现象，否则应将原表面凿毛、清水冲刷，用1：2水泥砂浆找平，再做防腐层。

　　2、做防腐层时，行基层修补及涂刷基层处理剂，达到要求后方可进行VRA-LM乙烯基酯防腐涂料涂刷。

　　3、严格按出厂比例配置VRA-LM乙烯基酯防腐涂料，一桶液料配一袋粉料，配合比为1:1。

　　4、用电动搅拌机搅拌，搅拌时间不得少于5min，当观察无气泡上冒时方可使用，搅拌时不得掺入任何杂质；

　　5、搅拌好的VRA-LM防腐涂料应在一小时内用完，不用时须用清水将料桶、搅拌器、刷子等工具冲洗干净，以防固化成杂质，影响下次配料。

　　6、用150mm宽的板刷或滚动刷子涂刷。要求上下层纵横交错进行，力求平整、均匀，厚度一致。靠前遍涂刷完毕后，待涂膜表干后，涂刷***遍，同层涂料膜虽无接茬宽度要求，但搭接必须完全，不能出现少刷或漏刷现象。依次类推，直到平均厚度符合设计要求厚度为止。较后一遍涂刷完，24小时固化成膜后，进行下道工序。

　　7、平立面及转角处应抹成R≥20mm圆角，此部位为薄弱环节，应多刷两遍，涂刷宽度两侧均不小于100mm。

　　8、0.8-1.0mm厚涂膜需2～3遍刷完，两遍涂膜涂刷间隔时间要充足，确保上遍固化成膜后再进行下遍涂刷。
