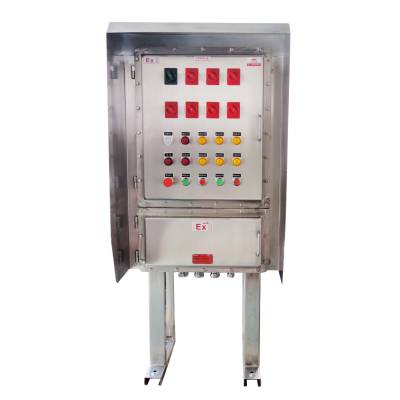

EGFB二工防爆-防爆配电箱（柜）-主要技术参数

防爆标志：Ex db /eb/IIBT4/T5/T6 Gb; Ex db /eb/IICT4/T5/T6 Gb;

Ex tb IIIA/IIIB/IIIC/T80℃/T85℃/T130℃/T135℃Db等

额定电压：AC220/AC380V, 非标准电压：12V/24V/36V/127V/660V；

总开关电流：10A—800A；分开关电流：1A—630A；

防护等级：IP54、IP55、IP65、IP66；

螺纹规格：DN15-DN100/G1/2-G4寸；

引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

引入引出方向：上进上出，下进下出、上进下出、下进上出（可按客户要求不受限制）

EGFB二工防爆-防爆配电箱（柜）-适用范围及符合标准：

1.1适用范围

EGFB二工防爆系列防爆配电箱（柜），适用于II类A级、B级或C级，温度组别为T1~T6，含有爆炸性气体环境危险场所的0区、1区、2区；以及含有爆炸性粉尘与空气混合物的20区、21区或22区等所有危险区场所（订货须注明）适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施及其它所有危险场所等。

1.2符合标准

GB/T3836.1-2021《爆炸性气体环境用电气设备 ***部分：防爆通用要求》

GB/T3836.2-2021《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》

GB/T3836.3-2021《爆炸性气体环境用电气设备 第3部分：增安型“e”》

GB/T3836.31-2021《爆炸性粉尘环境用电气设备 第31部分：防粉尘“t”》标准设计生产，经国家防爆检验中心检验合格，并颁发防爆合格证，检测报告、及通过国家强制性CCC认证、及***、***14001、OHSAS18001、等系列证书齐全！

EGFB二工防爆-防爆配电箱（柜）-产品特点、结构概述

1.1产品特点：外壳可采用Q235钢板折弯焊接成型，整体抛丸后内外高压静电喷塑；也可采用SUS304、SUS316、316L等优质不锈钢板折弯焊接成型，整体拉丝，颜色为不锈钢本色，也可根据用户要求，外表面喷塑，外形尺寸不受限制，可根据客户要求任意尺寸。

1.2防爆配电箱（柜）可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、触摸屏、断路器、交流接触器、热继电器、变压器、熔断器、计算机、显示器等所有电气元件，对用户内装设备基本不受限制，对于检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制，可控硅、固态继电器、电抗器、电阻器、需加散热装置，具有良好的散热功能等。

1.3防爆配电箱（柜）门板可安装Ex防爆与非防爆的控制元件如：按钮、信号灯、转换开关、电位器、数显仪表、触摸屏、变频器面板、显示器等其它工控设备，对于所安装的仪器仪表设备基本不受限制，如内装断路器也可通过防爆操作机构，用门板上的手柄实现分合，防爆处理后也可安装普通的仪器、仪表、触摸屏等可以实现直接箱外触摸功能；

2.1结构概述：防爆配电箱（柜）由柜、箱体、柜、箱门格兰等组成；

2.2二工防爆-防爆配电箱（柜）分为：立式上下结构、左右结构、琴台式、移动式、壁挂式等，均可定制，对于前后开门、对开门或多开门的方式，可根据客户要求定制任意形式。

EGFB二工防爆-防爆配电箱（柜）-产品的安装

1.1运输及搬运时注意，本产品严禁大幅度倾斜，倾斜度不大于40°安装定位时，严禁采用撬、锤等方式，否则，可能影响产品的密封性能，导致本产品无法正常运行。

1.2安装使用产品前应检查铭牌上的技术数据与使用情况是否相符；

1.3进、出线电缆穿过橡胶密封圈，须用垫圈及压紧螺母压紧或用防爆密封胶泥密封，***密封及电缆不得松动无间隙，以确保密封性能可靠；

1.4布线方式：电缆、钢管或防爆软管布线，备用进出线口，应用防爆堵头或防爆密封胶泥密封；

1.5本产品必须由专业人员进行安装，接线完毕时，扭紧正压腔门板螺丝，不得拆卸面板上的电器元件，以免影响柜体的气密性能；

1.6柜体安装位置：户内或户外有雨棚，无明显震动平坦的地方。

1.7本柜设置了安装孔，具体参数出厂详见技术附件或产品实物。

1.8用户自行安装电气元件需在安全区域内进行安装、设定、调试；

1.9用户需按电器系统图、接线图、端子图等，结合产品实际情况逐一对应进行接线。

1.10用户的接线、调试完毕后，将防爆配电箱（柜）关闭时，一定要***其密封性能，本柜内外必须按要求将接地线接到专用接地上。

本产品可涵盖：防爆配电箱（柜）、防爆配电柜、防爆配电箱、防爆照明箱（柜）、防爆动力箱（柜）、防爆检修箱（柜）、防爆箱（柜）、防爆启动箱（柜）、防爆电箱（柜）
